3KM Разъединители с предохранителями с изолированным втычным соединением до 400 А - 3KL, 3KM, 3NJ6 Разъединители с предохранителями

Область применения

3KM выключатели нагрузки защищают от перегрузки и токов короткого замыкания как главные выключатели , так и выключатели аварийного останова (EMERGENCY-STOP) в панелях, распределительных установках, в питающих и моторных фидерах. В сочетании с предохранителями для защиты электроники SITOR производства фирмы Сименс, они также могут использоваться в системах UPS, цепях с частотными преобразователями, компенсационных установках.

Все выключатели нагрузки SENTRON K климатически устойчивы и удовлетворяют требованиям IEC 60947-1, IEC 60947-3 и VDE 0660, часть107.

Дизайн

Все разъединители нагрузки конструктивно имеют двойное прерывание контактов и разрыв. Тем самым в состоянии ОТКЛ. предохранители разъединителя обесточены.

Разъединители-предохранители 3KM дополнительно оснащаются планкой с разъединяющими контактами. Это облегчает монтаж и соединение в шкафах управления двигательными нагрузками (MCC) в сочетании с вертикальными сборными шинами.

Как правило, все разъединители нагрузки SENTRON 3K. 5 с помощью навесного замка можно заблокировать от несанкционированного повторного включения.

Унифицированные аксессуары к разъединителям с предохранителями и без них SENTRON 3KA, 3KL и 3KM упрощают ведение склада.

Для использования в целлюлозно-бумажной промышленности по запросу поставляются также специальные исполнения с пониженными параметрами, особо устойчивые к условиям с большим содержанием серы.

Технические данные

Стандарты		IEC 60947-1, IEC 60947-3, VDE 0660 Part 107
Тип		3KM50	3KM52	3KM53	3KM55¹⁾	3KM57¹⁾
Ном. длительный ток I_u	A	63	125	160	250	400
Для плавких предохранителей DIN 43620, (при использовании предохранителей для полупроводников необходимо снижение номинальных параметров, см. каталог SITOR Configuration, Order No. E20001–A700–P302)	Типоразмер	00 и 000	00 и 000	00 и 000	1 и 2	1 и 2
Длительный ток в свободном исполнениии I_th²⁾	A	63	125	160	250	400
Номинальное напряжение изоляции U_i	В	690	1000	1000	1000	1000
Номинальное выдерживаемое импульсное напряжение U_imp	кВ	6	8	8	8	8
Ном. рабочее напряжение U_e
Переменный ток 50 Гц/60 Гц	V	690
Постоянный ток	V	440 (3 полюса соединены последовательно)
Постоянный ток	V	220 (2 полюса соединены последовательно)³⁾
Номинальная включающая способность с предохранителями ⁴⁾	кА (пиковая величина)	220	220	220	176	176
при переменном токе 50Гц/60Гц 690 В
Номинальный ток КЗ с предохранителями⁴⁾	kA (действ. величина)	100	100	100	80	80
At AC 50 Hz/60 Hz 690 V
Максю номинальный ток предохранителей I_n	A	80	160	160	400	400
Макс. возможные потери мощности уст. предохранителей
LV HRC	Вт	6	9	11.5	32	45
BS	Вт	8 (A2/A3)	11.5 (A4)	11.5	32	45
Допустимый ток через предохранители	kA	8	17	17	30⁵⁾	30⁵⁾
Максимальное значение ограниченного I²t	кA²с	55	223	223	1000	1000
Отключающая способность
(подвод электропитания сверху или снизу)
При 400 В AC
Ток отключения I_c (cosф = 0.35)	A (действ. величина)	500	1000	1280	2000	3200
РI_e with AC-21A, AC-22A, AC-23A	A	63	125	160	250	400
Коммутация моторной нагрузки катег. AC-23A	кВт	30	65	80	132	200
At 500 V AC
Ток отключения I_c (p.f. = 0.35)	A (действ. величина)	500	1000	1280	2000	3200
Номинальный ток I_e по категориям AC-21A, AC-22A, AC-23A	A	63	125	160	250	400
Коммутация моторной нагрузки катег. AC-23A	kW	40	90	110	185	280
При 690 V AC
Ток отключения I_c (p.f. = 0.35)	A (rms value)	500	1000	1280	2000	3200
Ном. раб. ток I_e with AC-21A, AC-22A, AC-23A	A	63	125	160	250	400
Коммутация моторной нагрузки катег. AC-23A	kW	50	110	150	220	375
При 440 V DC (3 последовательно соединенные полюса)⁶⁾
Ток отключения I_c (L/R = 15 ms)	A	250	500	640	100⁷⁾	1600
Номинальный ток I_e категория DC-23A	A	63	125	160	250⁸⁾	400
Rated short-time current (1 сек. ток)	kA(действ. величина)	2.5	3.2	3.2	8	11
Возможная нагрузка
Зависит от окр. температуры, для открытой установки в распредщитах, распредшкафах.
35 °C	A	63	125	160	250	400
40 °C	A	63	125	155	250	390
45 °C	A	63	125	150	250	380
50 °C	A	63	125	145	250	370
55 °C	A	63	125	140	240	360
Допустимая окружающая температура	°C	–25 ... +55 при эксплуатации⁵⁾
Допустимая окружающая температура	°C	–50 ... +80 при хранении
Механическая стойкость	Комм. циклов	15000	15000	15000	12000	12000
Требуемый момент	Нм	3	7.5	7.5	16	16
Степень защиты		IP00/IP20 (from the operator side, with fuse and terminal covers)
Потери мощности разъединителя на I_th	Вт	8.5	22	36	33	86
(плюс потери мощности предохраниетлей)
Подсоединения к гл. силовым цепям
Шинное подсоед-е, макс. габариты (w × t)	мм × мм	25 × 9	45 × 10	45 × 10	40 × 12	40 × 15
Кабельный наконечник, макс. сечение проводника (многожильный)	мм²	35	70	120	150	2 × 150 or 1 × 240
Крутящий момент	Нм	6–7.5	7–10	18–22	35–45	35–45
Винты зажимов		M6	M6	M8	M10	M10
PE/ клемма заземления
Плоские шины	мм × мм	–	–	–	20 × 2.5	20 × 2.5
Кабельный наконечник, макс. сечение проводника (многожильный)	mm²	–	–	–	70	120
4-й полюс для дооснащения (принадл.)
Раб. длительный ток I_u	A	–	125	125	400	400
Ном. рабочий ток I_e at AC-21A, 690 V AC	A	–	125	125	400	400
Подсоединения к гл. силовым цепям
Плоские шины	мм × мм	–	15 × 3	15 × 3	25 × 4	25 × 4
Кабельный наконечник, макс. сечение проводника (многожильный)	мм2	–	70	70	240	240
Доп. контакты 1 НО + 1 НЗ (принадл.)
Макс. возможное кол-во		1	2	2	2	2
Ном. рабочий ток I_eAC 50 Гц/ 60 Гц
I _e/AC-12	A	10
I _e/AC-15 at U_e = 220 V/230 V	A	6
I _e/AC-15 at U_e = 380 V/400 V	A	4
I _e/AC-15 at U_e = 500 V	A	2.5
I _e/AC-15 at U_e = 690 V	A	1.2
Ном. рабочий ток I_e при DC
I _e/DC-13 at U_e = 24 V	A	10
I _e/DC-13 at U_e = 48 V	A	4
I _e/DC-13 at U_e = 110 V	A	1.2
I _e/DC-13 at U_e = 220 V	A	0.4
I _e/DC-13 at U_e = 440 V	A	0.2
Подсоединение
Solid	мм2	2 × (0.5–1.5)
Многожильный с наконечником гильзой	мм2	2 × (1–2.5)
Вес
Комплектное решение	кг	1.936	2.960	2.960	7.160	7.450
Базовая версия	кг	1.820	2.600	2.600	6.147	6.443

1) Технические особенности по CSA апробации - по запросу..

2) Примечание: макс. допустимая температура для ножевых контактов предохранителей 135 °C, для подключений 100 °C.

3) 110 В (один полюс)

4) С 3KL61 для эксплуатации –25 °C ... +35 °C, при +55 °C: Ith = 570 A.

5) 3ND1 предохранители для защиты коммутационных аппаратов.

6) 220 В DC (L1 и L3 подклчены последовательно) или 110 В DC (один полюс) при DC-23A.

7) При 440 В L/R = 4 мс, при 220 В L/R = 15 мс.

8) При 440 В DC-22A, при 220 В DC-23A.

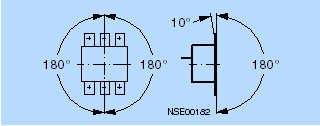

Допустимое рабочее положение

3KM

Схема подключения

Схема включения 3KM

(для 3KM50 и 3KM51, применяеся только один допконтакт)
