Адаптер блока управления CUA31 Адаптер блока управления CUA31 используется для преобразования интерфейса PM-IF в интерфейс DRIVE-CLiQ. Адаптер позволяет Силовым модулям книжного формата работать на Блоке управления CU320 или SIMOTION D.
Дизайн

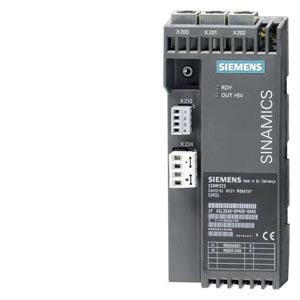

Адаптер блока управления CUA31 Адаптер блока управления CUA31 оснащен следующими интерфейсами:• 1 вход температурного датчика (KTY84 130 или PTC)• 3 гнезда DRIVE CLiQ• 1 разъем для питания электронной системы через разъем питания 24 В DC • 1 безопасный резервный вход (с возможностью импульса)Состояние Адаптера блока управления CUA31 отображается при помощи двух многоцветных светодиодных индикаторов
Интеграция

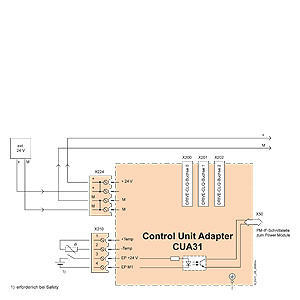

Адаптер блока управления CUA31 Адаптер блока управления CUA31 устанавливается на Силовой модуль книжного формата и подключается к Блоку управления CU320 или SIMOTION D через соединение DRIVE-CLiQ.Питание поступает на адаптер блока управления CUA31 при помощи Силового модуля через интерфейс PM-IF. Если адаптер блока управления CUA31 должен оставаться подключенным даже во время выключения Силового модуля, необходимо обеспечить питание с внешнего источника 24 В DC.Другие устройства DRIVE-CLiQ, например, Модули датчиков или Терминальные модули, могут подключаться на Адаптер блока управления CUA31
Технические данные
Адаптер блока управления CUA31 | Адаптер блока управления CUA31 | |
|---|---|
| Максимальное требование к значению тока при 24 В DC без DRIVE-CLiQ | 0.15 A |
| Максимальное сечение провода | 2.5 мм2 |
| Ширина | 73 мм (2.87 дюйм) |
| Высота | 165.8 мм (6.53 дюйм) |
| Глубина | 37.3 мм (1.47 дюйм) |
| Вес, примерно | 0.31 кг (0.68 фнт) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
