Адаптер блока управления CUA31 используется для преобразования интерфейса PM-IF в интерфейс DRIVE-CLiQ. Адаптер позволяет Силовым модулям книжного формата работать на Блоке управления CU320 или SIMOTION D.

Дизайн

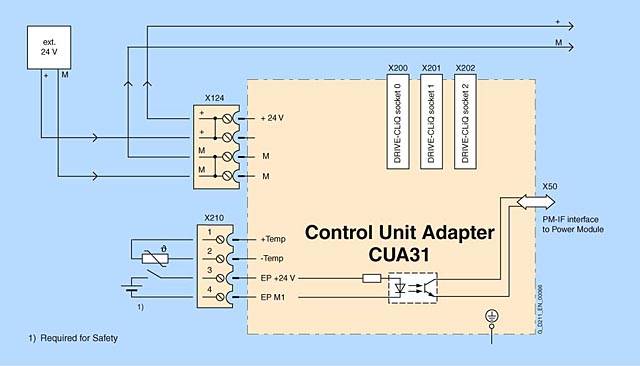

Адаптер блока управления CUA31 оснащен следующими интерфейсами:
• 1 вход температурного датчика (KTY84 130 или PTC)
• 3 гнезда DRIVE CLiQ
• 1 разъем для питания электронной системы через разъем питания 24 В DC
• 1 безопасный резервный вход (с возможностью импульса)
Состояние Адаптера блока управления CUA31 отображается при помощи двух многоцветных светодиодных индикаторов

Интеграция

Адаптер блока управления CUA31 устанавливается на Силовой модуль книжного формата и подключается к Блоку управления CU320 или SIMOTION D через соединение DRIVE-CLiQ.
Питание поступает на адаптер блока управления CUA31 при помощи Силового модуля через интерфейс PM-IF. Если адаптер блока управления CUA31 должен оставаться подключенным даже во время выключения Силового модуля, необходимо обеспечить питание с внешнего источника 24 В DC.
Другие устройства DRIVE-CLiQ, например, Модули датчиков или Терминальные модули, могут подключаться на Адаптер блока управления CUA31

Технические данные

Заказные данные
