Особенности

Штепсельная розетка SCHUKO со встроенной защитой от перенапряжений и комплект для модернизации для штепсельных розеток  используются для защиты однофазного оконечного оборудования в офисных и жилых зданиях. Они совместимы с системой розеток SCHUKO и соотв. DIN 49440/DIN 49441. Как и разрядник защиты от перенапряжений класса D для промышленных аппаратов, защитная штепсельная розетка SCHUKO и защитные адаптеры оснащены устройством мониторинга и изолирующим выключателем ограничителя перенапряжений, который, в случае перегрузки, отключает ограничитель перенапряжений от сети без отключения цепи электроснабжения. Этот статус отображается на индикаторе красной лампочкой.

• Подавитель выбросов тока с устройством контроля и изолирующим выключателем ограничителя перенапряжений  предназначенный для защиты однофазного оконечного оборудования.
• Функция визуальной индикации исправного состояния(зеленая лампочка)
• Индикация неисправностей (красная лампочка) для индикации выхода из строя ограничителя перенапряжений
• Полная готовность устройства к установке; для работы устройства не нужны дополнительные аксессуары
• Ограничители защиты от перенапряжений соответствуют следующим стандартам:

   - Ограничители защиты от перенапряжений класса D соответствуют E DIN VDE 0675, Часть -6:11.1989 и -6/A1:03.1996
   - SPD Тип 3 - EN 61643-11:2001
   - SPD класс III - IEC 61643-1:02.1998

В соответствии с концепцией  зональной защиты от ударов молний, они используются после защитных зон 2 и 3 и выше.

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

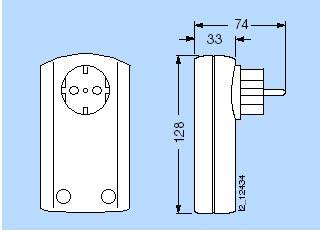

Чертеж

5SD7 335-0,
5SD7 335-1

Схема подключения

5UB1 ...;
5UH1 ...

5SD7 335-0,
5SD7 335-1
