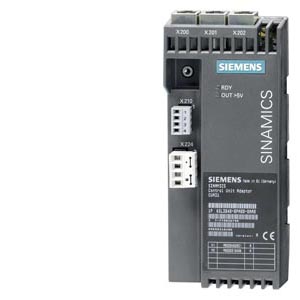

Адаптер управляющего модуля CUA31 Адаптер управляющего модуля CUA31 преобразует интерфейс PM−IF в интерфейс DRIVE−CLiQ. С адаптером управляющего модуля CUA31 силовые модули могут работать и с управляющим модулем CU320 или с NCU SINUMERIK solution line.
Дизайн
Адаптер управляющего модуля CUA31 Адаптер управляющего модуля CUA31 имеет следующие интерфейсы:
- 1 вход датчика температуры (KTY84−130 или PTC)
- 3 разъема DRIVE−CLiQ
- 1 разъем для питания электроники через штекер питания DC 24 В
- 1 вход безопасного останова (разрешение импульсов)
Состояние адаптера управляющего модуля CUA31 индицируется многоцветным LED.
Интеграция
Адаптер управляющего модуля CUA31 Адаптер управляющего модуля CUA31 подключается к силовым модулям блочного формата и связывается через соединение DRIVE−CLiQ с управляющим модулем CU320 или управляющим модулем SINUMERIK solution line.
Питание адаптера управляющего модуля CUA31 осуществляется с силовым модулем через интерфейс PM−IF. Если коммуникация должна выполняться и при отключенном силовом модуле, то необходимо внешнее питание адаптера управляющего модуля CUA31 DC 24 В.
К адаптеру управляющего модуля CUA31 могут подключаться другие участники DRIVE−CLiQ, например, модули датчиков, терминальные модули.
Технические данные
Адаптер управляющего модуля CUA31 | Адаптер управляющего модуля CUA31 | |
|---|---|
| Потребление тока при DC 24 В, макс.без питания DRIVE−CLiQ. | 0,15 A для CUA31 + макс. 0,5 Aдля силового модуля PM340 |
| 2.5 мм2 |
| Мощность потерь | < 4 Вт |
| Подключение РЕ | На корпусе винтом M5 |
| Размеры |
|
| 73 мм (2.87 in) |
| 165.8 мм (6.53 in) |
| 37.3 мм (1.47 in) |
| Вес, примерно | 0.31 кг (0.68 lb) |
| Допуски | cULus (File No.: E164110) |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3066-4CA00-0AA0 | 753 | SINAMICS ЗАГЛУШКА ДЛЯ ЗАЩИТЫ ОТ ПЫЛИ ДЛЯ ПОРТА DRIVE-CLIQ 50 ШТУК | 33.45 |
