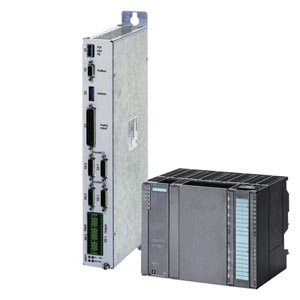

ADI 4 (Analog Drive Interface) Интерфейсный блок ADI 4 (аналоговый интерфейс приводов на 4 оси) может использоваться для управления 4 приводами с аналоговым интерфейсом задания по такт-синхронному PROFIBUS DP. Приводы могут быть электрическими или гидравлическими. Кроме того, ADI 4 может использоваться для подключения внешних датчиков к SIMOTION.
Область применения
ADI 4 (Analog Drive Interface) Истинные значения (значения датчиков) передаются из блока ADI 4 по PROFIBUS DP в систему управления движением SIMOTION. Регулятор положения в SIMOTION рассчитывает заданное значение скорости. Это значение передаётся по PROFIBUS DP в блок ADI 4 и выводится последним в виде аналогового сигнала задания.Блок ADI 4 не является стандартным ведомым устройством PROFIBUS DP и не поддерживает профиль PROFIdrive, и, таким образом, он предназначен для использования только вместе с SIMOTION C/P/D, SINUMERIK 802D / 840Di (смотри каталог NC 60) или SIMATIC CPU 317T-2 DP (смотри каталог ST70).По этим причинам блок ADI 4 не поддерживает ациклический обмен данными.Блок ADI 4 должен использоваться с такт-синхронным PROFIBUS DP со временем цикла DP от 1 мс.
Дизайн
ADI 4 (Analog Drive Interface) - Подключение к PROFIBUS DP для реализации функциональности управления движением (такт-синхронное, макс. 12 Мбит/с)
- 4 входа для инкрементальных датчиков положения (сигналы TTL) или опционально 4 входа для абсолютных датчиков положения (интерфейс SSI).Синусно-косинусные датчики положения (1 Vpp) могут подключаться к внешней электронике формирования импульсов (EXE), которая преобразует их сигналы в сигналы 5 В уровня TTL.
- 4 аналоговых выхода ±10 В для заданного значения.
- 4 релейных контакта для разрешения привода (от 1 до 4 оси)
- 8 цифровых выходов:
- DO 1 до DO 4
- DO 5 до DO 8, общие выходы или специфический для оси сигнал направления движения (для SIMOTION: только общие выходы)
- Релейный контакт 1 и 2 (не поддерживается SIMOTION)
- 10 цифровых специфических для привода входов
- BERO 1 до BERO 4
- Измерительный вход 1 и измерительный вход 2
- Сигнал готовности «Привод готов» для 1 ... 4 осей
- Интегрированная индикация состояния с помощью 4 светодиодов
Для работы блока и питания цифровых выходов необходим внешний источник питания (напряжение +24 В DC).
Функции
ADI 4 (Analog Drive Interface) При использовании вместе с SIMOTION доступны следующие функции:
- Оси, регулируемые по скорости
- Оси, регулируемые по положению
- Возврат в исходное положение по BERO
- Возврат в исходное положение по нулевой метке (не привязанная к расстоянию нулевая / реперная метки)
- Измерение с использованием измерительного входа 1 и измерительного входа 2 (фронт импульса, нарастающий или спадающий)
Интеграция
ADI 4 (Analog Drive Interface) Модули не сертифицированы для работы в качестве PROFIBUS DP ведомых устройств, поэтому они могут быть использованы только в связке с ведущим контроллером (например, SIMOTION C/P/D).Данные модули не поддерживают ациклическую передачу данных, по этой причине они могут работать только с энкодерами или внешними приводами.ADI 4 и IM 174 следует использовать в такт-синхронных сетях PROFIBUS DP.Поддерживаются следующие времена тактов PROFIBUS DP:
- ADI 4: 1 мс и выше (макс. 12 МБит/с)
- IM 174: 1.5 мс и выше (макс. 12 МБит/с)
Технические данные
ADI 4 (Analog Drive Interface) | ADI 4 (Аналоговый интерфейс приводов для 4 осей) | |
|---|---|
| Входное напряжение | 24 В DC |
| Потребляемая мощность, макс. | 30 Вт |
| Входы и выходы | потенциальная развязка |
| Степень защиты по DIN EN 60 529 | IP20 |
| Конденсация влаги | не допустимо |
| Допустимая температура окружающей среды: |
|
| хранение | -20°C... +55 °C |
| транспортировка | -40°C... +70°C |
| работа | 0°C... +55 °C |
| Масса, приблизительно | 1.5 кг |
| Размеры (В х Ш х Г) | 48,5 мм х 325 мм х 154,4 мм |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7174-0AA10-0AA0 | 230 | SIMATIC S7-300, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM174, ДЛЯ ПОДКЛЮЧЕНИЯ АНАЛОГОВЫХ ПРИВОДОВ И ШАГОВЫХ ПРИВОДОВ ЧЕРЕЗ ИЗОХРОННУЮ ШИНУ PROFIBUS К КОНТРОЛЛЕРАМ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ, 4 КАНАЛА (4 ВХОДА ЭНКОДЕРОВ., 4 AO), НАСТРОЙКА В STEP7 V5.4 SP4 | 821.50 |
| 6FC5211-0BA01-0AA4 | 718 | SINUMERIK ПЕРИФЕРИЯ ANALOG DRIVE INTERFACE (ADI4) ДЛЯ 4 ОСЕЙ ЧЕРЕЗ PROFIBUS DP С ФУНКЦИОНАЛЬНОСТЬЮ MOTION CONTROL МИКРОПО 01.04.07 | 965.27 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7392-1AM00-1AB0 | 230 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ, УПАКОВКА ИЗ 100 ШТУК | 3638.98 |
| 6ES7392-1BM01-1AB0 | 230 | SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 40-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ | 3638.98 |
