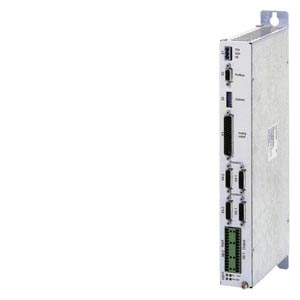

ADI 4 (модуль аналогового интерфейса для 4 осей)

C модулем интерфейсов ADI 4 (Analog Drive Interface for 4 Axes) могут работать до 4-х приводов с аналоговым интерфейсом заданного значения. К SINUMERIK 840Di может быть подключено несколько модулей ADI 4, таким образом, макс. все оси 840Di получают аналоговое управление. Возможна смешанная эксплуатация цифровых приводов (SIMODRIVE 611 universal и SIMODRIVE POSMO SI/CD/CA) и ADI 4, оси могут интерполировать друг с другом.






Особенности

Скачать Интеграция
ADI 4 (модуль аналогового интерфейса для 4 осей)
  • подключение через PROFIBUS DP с функциональностью Motion-Control (синхронно с тактом)
  • 4 входа для инкрементальных датчиков (сигналы TTL) или по выбору 4 входа для абсолютных датчиков (интерфейс SSI)
  • 4 аналоговых выхода ±10 В для заданного значения
  • 4 релейных контакта для разрешения привода оси 1 до 4
  • 10 цифровых выхода (4 общих, 6 специфических для приводов)
  • 10 цифровых специфических для приводов входов
  • индикация состояния Onboard через 4 диагностических LED

Для питания модуля и цифровых выходов необходим внешний источник питания (+24 В DC).










Дизайн

Скачать Интеграция
ADI 4 (модуль аналогового интерфейса для 4 осей)
  • 4 входа для инкрементных кодировщиков (сигналы TTL) или, по желанию, 4 входа 1) для абсолютных кодировщиков (SSI-интерфейс)
  • 4 аналоговых выхода ± 10 В для установки
  • 4 релейных контакта для включения приводов осей 1-4
  • 10 цифровых выходов 2)(4 общих, 6 для приводов)
  • 10 цифровых входов для приводов 2)
  • Встроенный индикатор состояния на 4 диагностических светодиодных индикаторах

Для питания модульных и цифровых выходов требуется внешний источник постоянного тока в 24 В.



1) Не для использования с SINUMERIK 802D sl/802D/802D base line.

2) С SINUMERIK 802D sl/802D/802D base line можно использовать только 9.




Интеграция

Скачать Интеграция
ADI 4 (модуль аналогового интерфейса для 4 осей)

Обзор подключений ADI 4

Просьба учитывать максимально допустимые длины кабеля (к примеру, ≤ 25 м). Использование кабелей большей длины может привести к нарушению функций.










Технические данные

Скачать Интеграция
ADI 4 (модуль аналогового интерфейса для 4 осей)



6FC5211-0BA01-0AA4



SINUMERIK Модуль аналогового интерфейса для 4 осей  ADI 4

Входное напряжение

24 В DC

Потребляемая мощность, макс.

30.2 Вт

Степень защиты согласно стандарту EN 60529 (IEC 60529)

IP20

Уровень влажности в соответствии с EN 60721-3-3

Класс 3K5. Мин. температура воздуха 0 °C (32 °F). Конденсация и образование наледи не допускается.

Относительная влажность



  • Хранение

5 ... 95 % при 25 °C (77 °F)

  • Транспортировка

5 ... 95 % при 25 °C (77 °F)

  • Работа

5 ... 95 % при 25 °C (77 °F)

Температура окружающей среды



  • Хранение

-20 ... +55 °C (-4 ... +131 °F)

  • Транспортировка

-40 ... +70 °C (-40 ... +158 °F)

  • Работа

0 ... 55 °C (32 ... 131 °F)

Размеры



  • Ширина

48.5 мм (1.91 in)

  • Высота

325 мм (12.8 in)

  • Глубина

154 мм (6.1 in)

Вес, прибл.

1.5 кг (3.31 lb)

Разрешения, согласно с

CE, cULus






Заказные данные

Скачать Интеграция

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6FC5211-0BA01-0AA4718SINUMERIK ПЕРИФЕРИЯ ANALOG DRIVE INTERFACE (ADI4) ДЛЯ 4 ОСЕЙ ЧЕРЕЗ PROFIBUS DP С ФУНКЦИОНАЛЬНОСТЬЮ MOTION CONTROL МИКРОПО 01.04.07 965.27




Аксессуары

Скачать Интеграция

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6FX50.2-2CC11-....764СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК SSI 6FX2001-5) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ 58.44
6FX50.2-2CD24-....764СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В ) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ 51.95
6FX80.2-2CC11-....764СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (SSI АБСОЛЮТНЫЙ ДАТЧИК 6FX2001-5) 4X2X0,34+4X0,5 C ВОЛОЧАЩИЙСЯ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 DMAКС. = 9,3 ММ 54.91
6FX80.2-2CD24-....764СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ИНКР.ДАТЧИК TTL 24В) 4X2X0,34 + 4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,3 ММ, 60.11
6FX8002-2CR00-....764СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ, (ИНКР. ДАТЧИК TTL 6FX2001-2 ДЛЯ SINAMICS S120) 4X2X0,34+4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION CONNECT 800, DМАКС. = 9,3 ММ, ДЛИНА (M) = 59.82
