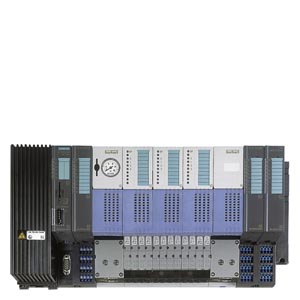

AirLINE Ex: Пневмоострова интегрированные с ET 200iSP AirLINE Ex 8650 представляет собой пневмоостров, специально разработанный для ET 200iSP, распределенных систем SIMATIC PCS 7 и используется для процесса управления и в зонах повышенной опасности Zone 1/21. Благодаря интеграции пневмораспределителей в станцию ET 200iSP , электрические I/O функции расширены пневмораспределителями 3/2 или 5/2.
Пневмоострова снижают стоимость по электромонтажу и соответствующей документации. Они сохраняют пространство, сокращают потери энергии и самонагрев.
Типичные приложения пневмоостровов находятся в таких отраслях как: биотехнология, фармацевтика и химия.
Примечание:Как составная часть ET 200iSP, пневмоостров AirLINE Ex 8650 может быть использован в SIMATIC PCS 7 V6.1 or V7. Он подключается с помощью 152-1 интерфейсного модуля, станции ET 200iSP. Это поддерживается с помощь. Generic Station Description (GSD), Electronic Device Description (EDD) и Hardware Support Package (HSP).
Дизайн
AirLINE Ex: Пневмоострова интегрированные с ET 200iSP Пневмоостров AirLINE Ex 8650, собирается из частей, состоящих из терминального модуля, функционального модуля и пневматического модуля.

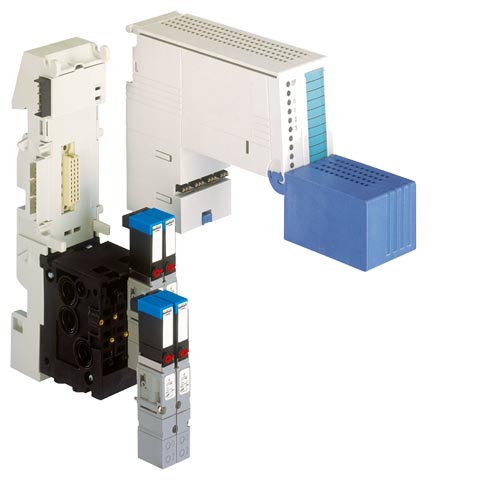

Пневмосекция включает в себя терминальный модуль с электроразводкой, оснащенный основным электронным модулем (вверху) и пневматическим модулем (внизу), на котором установлены клапаны.
Пневмосекция
Клапаны и их электронные модули электробезопасные (EEx-i). Для целей обслуживания они легко вынимаются и заменяются спереди пневмоострова.
Пневмоостров AirLINE Ex 8650 питается сжатым воздухом через воздушные каналы, отработанный воздух выходит таким же образом. Соединительные прокладки заканчиваются с каждой стороны модулями ET 200iSP. Пневмосекции могут совмещаться между собой с двумя возможными расходами воздуха 300 л/мин и 700 л/мин.
В зависимости от конфигурации, питающие элементы могут быть продолжены, используя следующее пневматическое соединение для промежуточного питания. Это дает возможность гарантировать подачу воздуха для всех клапанов, даже в критических ситуациях и сделать сегменты для различных давлений.
Конфигуратор от Bürkert Fluid Control Systems может помочь Вам в процессе выбора комбинаций из компонентов, сделать документацию, спецификацию, размеры и различные диаграммы для Вашей конфигурации.
Функции
AirLINE Ex: Пневмоострова интегрированные с ET 200iSP Пневмоостров AirLINE Ex 8650 может быть использован для реализации 3/2 и 5/2 функций распределения для управления клапанами, реверсивных и нереверсивных пневмоцилиндров, линейных или вращательных приводов и т.д. Пневмосекции с расходами 300 л/мин или 700 л/мин ведут себя как дискретные выходные модули. Они преобразуют электрический управляющий сигнал в пневматический выходной сигнал.
Клапаны имеют низкое энергопотребление и позволяют переключения с высоким давлением за короткий промежуток времени. Имеется опциональная возможность принудительного ручного управления. Доступны версии с нереверсивными клапанами или с раздельной подачей воздуха для использования с расширенными диапазонами давлений. Конфигурация может быть индивидуально адаптирована, используя элементы глушителей или отсечки давления.
Свыше 88 функций могут быть сконфигурированы в зависимости от типов используемых клапанов.
Электронные модули пневмосекций отображают статус модуля (групповые ошибки) и статус канала (канал открыт/закрыт) на светодиодах. Статус и счетчик циклов переключений может быть прочитан через PROFIBUS.
Технические данные
AirLINE Ex: Пневмоострова интегрированные с ET 200iSP | AirLINE Ex | |
| Max. number of valve functions | 88 (depending on type of valve) |
| Max. width of complete station | 1070 mm |
| Rated flow | 300 l/min or 700 l/min |
| Pressure range | 0 … 8 bar |
| Ambient temperature in operation | |
| 0 … 55 °C |
| 0 … 50 °C |
| Ambient temperature during storage | -40 … +70 °C |
| Degree of protection | IP 30 |
| Approvals | KEMA 06 ATEX 0092, KEMA 06 ATEX 0093, IEC Ex KEM 07.0032, IEC Ex KEM 07.0033, FM available soon |
