Аксессуары для силовых кабелей - Flange и HF clamp

Аксессуары для силовых кабелей - Flange и HF clamp - Аксессуары для силовых/сигнальных кабелей

Фланец

Фланцы используются для вывода или крепления разъемов, например, в шкафах управления. Фланецможет быть смонтирован как на разъемы с накидной гайкой, так и с наружной резьбой, за исключением прямоугольных разъемов.

HF (высокочастотный) зажим

Для правильного «заземления» на подвижный короб или стенку шкафа в качестве комплектующихможно заказать заземляющий зажим вместе с фланцами для отвода высокочастотных помех на больших участках.

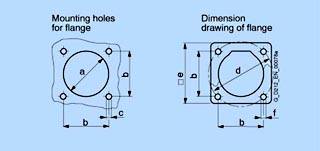

Чертеж

Размеры в мм (дм)

	Разъем размер 1	Разъем размер 1.5	Разъем размер 3
a	∅ 27.8 (1.09)	∅ 46 (1.81)	∅ 65 (2.56)
b	28.3 (1.11)	42.4 (1.67)	75 (2.95)
c	M3 (4×)	M4 (4×)	M4 (4×)
d	28.3 (1.11)	42.4 (1.67)	75 (2.95)
e	∅ 40 (1.57)	∅ 60 (2.36)	∅ 63 (2.48)
f	35 (1.38)	55 (2.17)	85 (3.35)
g	28.3 (1.11)	42.4 (1.67)	75 (2.95)
h	∅ 3.2 (0.13)	∅ 4.4 (0.17)	∅ 4.5 (0.18)

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6FX2003-7AX00	МОНТАЖН. ФЛАНЕЦ ДЛЯ ШТЕКЕР РАЗМЕР 3 ВЕРСИЯ 2004 (ПРИМЕН. КАК НА ШТЕКЕР С НАКИДНОЙ ГАЙКОЙ ТАК И С НАРУЖНОЙ РЕЗЬБОЙ)	0.337	4 - 6 недель (B)	1
6FX2003-7BX00	МОНТАЖН. ФЛАНЕЦ ДЛЯ ШТЕКЕР РАЗМЕР1 (ПРИМЕН. КАК НА ШТЕКЕР С НАКИДНОЙ ГАЙКОЙ ТАК И С НАРУЖНОЙ РЕЗЬБОЙ)	0.03	4 - 6 недель (B)	1
6FX2003-7CX00	МОНТАЖН. ФЛАНЕЦ ШТЕКЕР РАЗМЕР1,5 (ПРИМЕН. КАК НА ШТЕКЕР С НАКИДНОЙ ГАЙКОЙ ТАК И С НАРУЖНОЙ РЕЗЬБОЙ)	0.063	4 - 6 недель (B)	1
6FX2003-7DX00	МОНТАЖН. ФЛАНЕЦ СИГНАЛЬНЫЙ ШТЕКЕР (ПРИМЕН. КАК НА ШТЕКЕР С НАКИДНОЙ ГАЙКОЙ ТАК И С НАРУЖНОЙ РЕЗЬБОЙ)	0.031	4 - 6 недель (B)	1
