Аксессуары для силовых модулей ET 200S

Разделы

Аксессуары для силовых модулей ET 200S - ET 200S

Аксессуары для силовых модулей ET 200S - ET 200S

Принадлежности для преобразователей частоты

  • Модули управления торможением XB1 и XB3
    При необходимости модули управления торможением XB1 и XB3 могут быть установлены с правой стороны рядом с силовой секцией IPM25 преобразователя частоты ET 200S FC. Использование модуля управления торможением возможно при подключении электромеханического тормоза  двигателя к преобразователю. Приведение в действие тормоза осуществляется через встроенную в преобразователь функцию управления торможением.
  • Фильтр электромагнитной совместимости EMC для преобразователя частоты
    EMC класса A достигается установкой фильтра EMC перед преобразователем частоты. Дополнительно требуются экранированные кабели к двигателю и EMC-совместимое подключение. EMC фильтр доступен в двух типоразмерах для номинальных токов 25 A и 50 A. Оба EMC фильтра были разработаны для максимальной длины кабеля - 350 м. Эта длина кабеля включает общее суммарное количество всех кабелей двигателей от преобразователей, питающихся от одних силовых шин.
  • MMC запоминание параметров
    При необходимости может быть использован дополнительный носитель данных для параметризации преобразователя частоты.  MMC позволяет заменять модуль управления ICU24/ICU24F с автоматической загрузкой параметров из MMC во внутреннюю память для параметров ICU24/ICU24F.
    Пригодный для  MMC слот модуля управления ICU24/ICU24F. Другие карты памяти не пригодны для ICU24/ICU24F.
  • Соединительный кабель от PC к модулям управления ICU24/ICU24F
    Кабель предназначен для соединения PC и модуля управления  ICU24/ICU24F с целью ввода в действие преобразователя с использованием программного инструмента для параметрирования  "STARTER".

Технические данные



Модуль управления элктромагнитным тормозом XB1

Модуль управления элктромагнитным тормозом XB3

Модуль управления элктромагнитным тормозом XB2

Модуль управления элктромагнитным тормозом XB4

Габариты с терминальным модулем

15 x 196,5 x 125,5 мм

Количество дискретных выходов силового модуля, используемых для управления работой модуля xB

1

Номинальное рабочее напряжение

DC 24 В

DC 500 В (мин. 100 В)

Питание

внешнее через терминальный модуль

от brake rectifier через терминальный модуль

Длительно допустимый ток, не более

4 А

0,7 А

Защита от неправильной полярности напряжения

нет, при ошибке полярности тормоз отпущен и защиты от перегрузки, короткого замыкания не действуют

Защита от перегрузки/короткого замыкания

да, электрическая

Поперечное сечение проводника терминального модуля для модуля управления электромагнитным тормозом

1 x 2,5 мм2 без обжимной гильзы
1 x 1,5 мм2 с обжимной гильзой

Количество выходов

0

2 (используется внутри)

0

2 (используется внутри)

Количество входов

0

2

0

2

Адресное пространство на модуль:


  • с суммированием

0

2 Бит

0

2 Бит
  • без суммирования

0

1 Байт

0

1 Байт

Диагностика


  • Индикация обобщенного сигнала отказа

Красный светодиод "SF"
  • Индикация состояния тормоза

Желтый светодиод “STAT” (отключен при заторможенном двигателе)
  • Индикация состояний дискретных входов

--

Зеленый светодиод на каждый канал

--

Зеленый светодиод на каждый канал

Параметры (значения по умолчанию подчеркнуты)


  • Диагностика перегрузки тормоза

--

запрещена/ разрешена

--

запрещена/
разрешена
  • Задержка распространения входного сигнала

--

0 / 0,1 / 0,5 / 3 / 15 мс

--

0 / 0,1 / 0,5 / 3 / 15 мс

Ширина модуля

15 мм

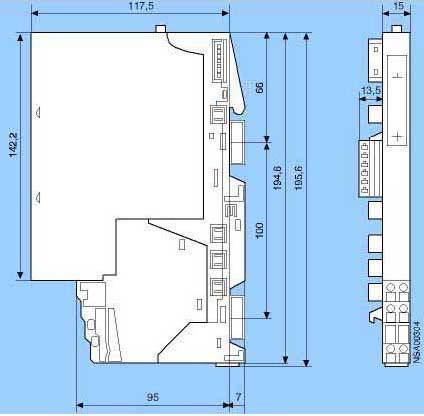

Чертеж

Модуль управления электромагнитным модулем xB1 ... 4 с терминальным модулем TM-xB215

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RK1903-0AE00SIMATIC DP, ET200S, L123: МОДУЛЬ С ВСТРОЕННЫМ УЧАСТКОМ 3-ФАЗНОЙ ШИНЫ; ШИРИНА 15 MM; УСТАНОВКА НА НИЖНЮЮ ЧАСТЬ ТЕРМИНАЛЬНЫХ БЛОКОВ ШИРИНОЙ 15 ММ0.0273 - 5 недель (A)1
3RK1903-0AF00SIMATIC DP, ET200S, L123: МОДУЛЬ С ВСТРОЕННЫМ УЧАСТКОМ 3-ФАЗНОЙ ШИНЫ; ШИРИНА 30 MM; УСТАНОВКА НА НИЖНЮЮ ЧАСТЬ ТЕРМИНАЛЬНЫХ БЛОКОВ ШИРИНОЙ 30 ММ0.0463 - 5 недель (A)1
3RK1903-0AG00SIMATIC DP, ET200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-XB15 S24-01 ДЛЯ УСТАНОВКИ МОДУЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ XB1/XB2; УСТАНОВКА СПРАВА ОТ СИЛОВОГО ТЕРМИНАЛЬНОГО МОДУЛЯ С DS-X/RS-X/RS1-X0.1743 - 5 недель (A)1
3RK1903-0AG01SIMATIC DP, ET200S, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-XB215 S24-01 ДЛЯ УСТАНОВКИ МОДУЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ XB3/XB4; УСТАНОВКА СПРАВА ОТ СИЛОВОГО ТЕРМИНАЛЬНОГО МОДУЛЯ С RS1-X0.1883 - 5 недель (A)1
3RK1903-0AH00SIMATIC DP, ET 200S, M15-PE/N: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 30 ММ ДЛЯ УСТАНОВКИ НА ТЕРМИНАЛЬНЫЕ МОДУЛИ ШИРИНОЙ 15 ММ; СО СКВОЗНЫМ УЧАСТКОМ ШИНЫ НЕЙТРАЛЬНОГО ПРОВОДА (N) ИЛИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (PE); C КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К PE/N0.0193 - 5 недель (A)1
3RK1903-0AJ00SIMATIC DP, ET 200S, M30-PE/N: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 30 ММ ДЛЯ УСТАНОВКИ НА ТЕРМИНАЛЬНЫЕ МОДУЛИ ШИРИНОЙ 30 ММ; СО СКВОЗНЫМ УЧАСТКОМ ШИНЫ НЕЙТРАЛЬНОГО ПРОВОДА (N) ИЛИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (PE); C КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К PE/N0.0323 - 5 недель (A)1
3RK1903-0CA00SIMATIC DP, ET200S, КОМПЛЕКТ УПРАВЛЕНИЯ СИЛОВЫМ МОДУЛЕМ СТАНЦИИ ET200S0.0153 - 5 недель (A)1
3RK1903-0CB00SIMATIC DP, ET 200S, XB1: МОДУЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ =24 В/ 4 А; ШИРИНА 15 ММ0.1063 - 5 недель (A)1
3RK1903-0CC00SIMATIC DP, ET 200S, XB2: МОДУЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ =500 В/ 0.7 А; ШИРИНА 15 ММ0.1093 - 5 недель (A)1
3RK1903-0CD00SIMATIC DP, ET 200S, DM-V15, РАЗДЕЛИТЕЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 15 ММ: ДЛЯ УСТАНОВКИ МЕЖДУ ДВУМЯ СИЛОВЫМИ МОДУЛЯМИ С БОЛЬШИМ ТЕПЛОВЫДЕЛЕНИЕМ ДЛЯ УЛУЧШЕНИЯ УСЛОВИЙ ИХ ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ0.1283 - 5 недель (A)1
3RK1903-0CE00SIMATIC DP, ET 200S, XB3: МОДУЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ =24 В/ 4 А; ДВА ДИСКРЕТНЫХ ВХОДА =24 В ДЛЯ ВНЕШНЕГО УПРАВЛЕНИЯ ТОРМОЗОМ; ШИРИНА 15 ММ0.113 - 5 недель (A)1
3RK1903-0CF00SIMATIC DP, ET 200S, XB4: МОДУЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОМАГНИТНЫМ ТОРМОЗОМ =500 В/ 0.7 А; ДВА ДИСКРЕТНЫХ ВХОДА =24 В ДЛЯ ВНЕШНЕГО УПРАВЛЕНИЯ ТОРМОЗОМ; ШИРИНА 15 ММ0.1143 - 5 недель (A)1
3RK1903-0CG00SIMATIC DP, ET200S, БЛОК УПРАВЛЕНИЯ ДЛЯ ET200S0.0383 - 5 недель (A)1
3RK1903-0CH10SIMATIC DP, ET 200S, 2DI: ОПЦИОНАЛЬНЫЙ МОДУЛЬ, МОНТИРУЕМЫЙ НА ФРОНТАЛЬНУЮ ПАНЕЛЬ СИЛОВЫХ МОДУЛЕЙ DS1E-X, RS1E-X, DSS1E-X; ДВА ДИСКРЕТНЫХ ВХОДА =24 В ДЛЯ УПРАВЛЕНИЯ КОНТАКТОРОМ МОДУЛЯ; С ИНТЕРФЕЙСОМ ДЛЯ ПОДКЛЮЧЕНИЯ СОЕДИНИТЕЛЬНОГО КАБЕЛЯ 6ED1057-1AA00-0BA00.0253 - 5 недель (A)1
3RK1903-0CH202DI 24VDC LC COM CONTROL MODULE FOR ET200S HIGH FEATURE STARTER FOR ET 200S FAILSSAFE STARTER FOR LOCAL INPUT FUNCTIONS OR F. MANUAL УПРАВЛЕНИЕ WITH COM INTERFACE FOR PC CABLE 6ED1057-1AA00-0BA00.0253 - 5 недель (A)1
3RK1922-3BA00HAND-HELD UNIT FOR ET 200PRO MOTOR STARTER ; ECOFAST MOTOR STARTER AND ET 200S MOTOR STARTER HF FOR OPERATOR TERMINAL SERIAL INTERFACE CABLE MUST BE ORDERED SEPARATELY 3RK1922-2BP00 (ET 200PRO MS) 3RK1911-0BN20 (ECOFAST MS) 6ED1057-1AA00-0BA0 (ET 200S MS)0.134 - 6 недель (B)1
6ED1057-1AA00-0BA0СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ LOGO! <-> PC ДЛЯ ПРОГРАММИРОВАНИЯ ЛОГИЧЕСКИХ МОДУЛЕЙ LOGO! С КОМПЬЮТЕРА0.1593 - 5 недель (A)1
6ES7901-1BF00-0XA0SIMATIC S7, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ (НУЛЬ-МОДЕМНЫЙ КАБЕЛЬ RS 232) ДЛЯ HMI-АДАПТЕРА И PC/TS АДАПТЕРА, ДЛИНА 5M0.283 - 5 недель (A)1
6SL3203-0BE22-5AA0EMC FILTER FOR ET 200S FREQUENCY CONVERTER 380V-480V 3AC 25A CLASS A EXTERNAL ASSEMBLY INFEED OF THE POWER BUS VIA FILTER AND SHIELDED CABLES 2.73 - 5 недель (A)1
6SL3203-0BE25-0AA0EMC FILTER FOR ET 200S FREQUENCY CONVERTER 380V-480V 3AC 50A CLASS A EXTERNAL ASSEMBLY INFEED OF THE POWER BUS VIA FILTER AND SHIELDED CABLES 33 - 5 недель (A)1
6SL3254-0AM00-0AA0MMC PARAMETER STORAGE FOR ET 200S FC/SINAMICS G120 0.053 - 5 недель (A)1
