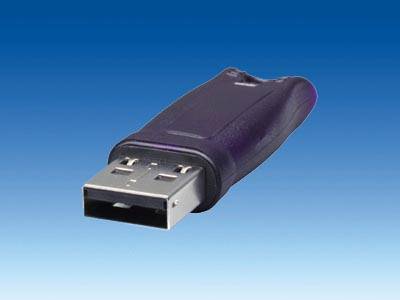

ФункцииЗащитная заглушка (аппаратный ключ)  Для работы в полностью лицензированном режиме программное обеспечение Visionscape требует наличия платы Visionscape или камеры со встроенной логикой. Если пользователю нужно прогонять Visionscape на отдельном хосте без платы или включенной в сеть камеры, например, для автономной разработки приложения, то для получения разрешения на использование этого программного обеспечения необходим аппаратный ключ (Hardware Key). Кроме того, если система плат Visionscape должна использоваться с опцией распознавания изображения по контуру Intellifind, то необходимо наличие аппаратного ключа Intellifind (Intellifind Hardware Key). Аппаратные ключи имеются в конфигурациях с параллельным портом DB25 или USB. Аппаратный ключ Intellifind разрешает также программирование Visionscape в режиме offline. Имеются следующие защитные заглушки: - параллельная защитная заглушка Visionscape
- защитная заглушка Visionscape USB
- параллельная защитная заглушка Intellifind
- защитная заглушка Intellifind USB
Камеры  Платы Visionscape поддерживают широкий диапазон камер для систем промышленного зрения. Такие платы как 0300 и 4300 спроектированы для поддержки чересстрочных камер стандартного разрешения с выходом, соответствующим видеостандартам RS-170 (США) или CCIR (Европа).
Кроме стандартных чересстрочных камер, платы 0740 и 4740 могут взаимодействовать с широким диапазоном нестандартных аналоговых камер с такими характеристиками, как получение изображений с двойной скоростью, высоким разрешением или последовательной разверткой. Плата 0740 может быть сконфигурирована для одновременного взаимодействия с двумя различными типами камер.
Перечисленные ниже камеры считаются стандартными для указанных плат. Если Вы предполагаете использовать другие камеры, проконсультируйтесь, пожалуйста, у специалиста фирмы Siemens по системам машинного зрения.

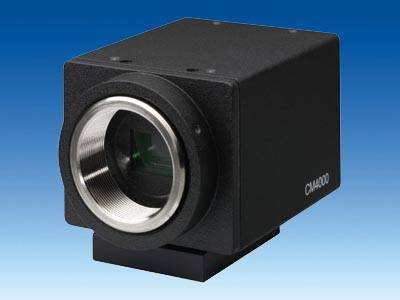

Камеры для всех плат: - CM4000, стандартное разрешение (640 x 480 пикселов), 60 Гц, RS170, ½” CCD, чересстрочная
- CM4001, стандартное разрешение, (768 x 572 пиксела), 50 Гц, CCIR, ½” CCD, чересстрочная
| Тип | CM4000 | CM4001 | | Разрешение | 640 x 480 пикселов | 768 x 572 пиксела | | Видеостандарт | RS170 | CCIR | | Размеры (ширина x высота x длина) в мм | 46 x 39 x 66 | | Чип CCD | 1/2‘’ | | Монтаж линзы | C mount | | Питание | от кабеля камеры |
Камеры для плат 0740 и 4740 - CM1100, двойная скорость, асинхронный сброс, последовательная развертка
CM1100 – это камера с двойной скоростью (60 кадров в секунду), с асинхронным сбросом, с электронным затвором и запуском кадра по запросу. Электронный затвор может быть использован для оптимизации экспозиции и остановки перемещения в ситуациях, когда стробирующее освещение невозможно. Минимальная экспозиция составляет 50 мкс.
- Камера CMCVA1 высокого разрешения с асинхронным сбросом и последовательной разверткой
CMCVA1 – это компактная высокого разрешения (1,3 мегапиксела) с последовательной разверткой, с электронным затвором и запуском кадра по запросу. Электронный затвор может быть использован для оптимизации экспозиции и остановки перемещения в ситуациях, когда стробирующее освещение невозможно. Высокое разрешение камеры CMCVA1 позволяет выполнять точные измерения в измерительных приложениях и обнаруживать мелкие дефекты в приложениях, используемых для контроля. Размер датчика CCD равен ½”. В нормальном режиме камера дает 20 кадров в секунду. Она может использоваться также в режиме частичной развертки при более высоких частотах смены кадров.
| Тип | CM1100 | CMCVA1 | | Разрешающая способность Visionscape | 644 x 492 пиксела | 1392 x 1040 пикселов | | Размеры (ширина x высота x длина) в мм | 31 x 29 x 73 | 44 x 29 x 66 | | Чип CCD | 1/3‘’ | 1/2‘’ | | Монтаж линзы | C mount | | Питание | от кабеля камеры |

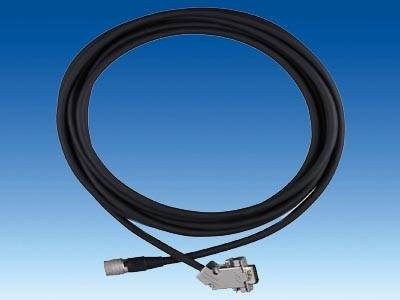

Питающий и сигнальный кабель камеры  По этому кабелю передаются видеосигналы и сигналы синхронизации, а также питание камеры. Он имеется в следующих исполнениях: - Для камер CM4000, CM4001, CM1100:
- Для камеры CMCVA1:
- 3 м
- 7.5 м
- 15 м
Относительно других длин кабелей проконсультируйтесь с местным специалистом по машинному зрению фирмы Siemens.
Платы ввода/вывода Для Visionscape имеются две различных платы ввода/вывода: - Плата ввода/вывода, устанавливаемая внутри ПК
Для легкого и удобного соединения входов/выходов с максимум 2 входами/выходами для датчиков для запуска камеры и стробирования, с кабелем - Внешняя комбинированная плата ввода/вывода
Для гибкого соединения нескольких входов/выходов (цифровых и аналоговых) с максимум 4 входами/ выходами для датчиков для запуска камеры и стробирования

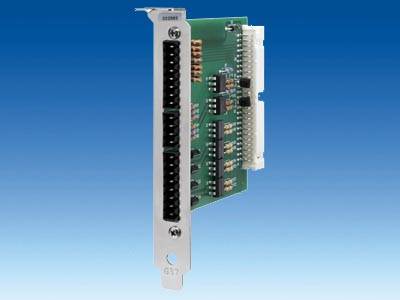

Плата ввода/вывода для установки внутри ПК  Плата ввода/вывода для установки внутри ПК обеспечивает удобное подключение для цифровых сигналов ввода/вывода к платам Visionscape. Плата ввода/ вывода обеспечивает соединение с цифровыми входами/выходами на платах PCI устройств машинного зрения Visionscape через клеммы с винтовым креплением на перегородке ПК. Плата ввода/вывода для установки внутри ПК обеспечивает соединение с использованием оптической развязки с: - 2 цифровыми входами
- 4 цифровыми выходами
- 2 входами датчиков
- 2 стробирующими выходами

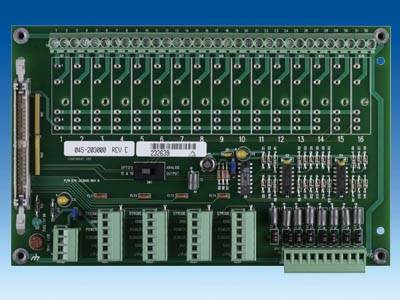

 Конфигурация платы ввода/ для установки внутри ПК Внешняя комбинированная плата ввода/вывода  Внешняя комбинированная плата ввода/вывода подключается к плате Visionscape с помощью 50-жильного плоского кабеля (подключаемого к ПК снаружи через перегородку со слотами) и предоставляет клеммное винтовое соединение с полевыми устройствами для следующих сигналов: - цифровые входы или выходы через подходящие модули оптической развязки (см. ниже)
- аналоговые выходы через соответствующие модули оптической развязки (см. ниже)
- 4 входа для датчиков/запуска
- 4 стробирующих выхода
Внешняя комбинированная плата ввода/вывода снабжена разъемом порта ввода/вывода Visioncape, который доводит встроенные элементы подключения ввода/вывода до 50-контактной колодки, смонтированной в перегородке для слотов PCI, и 50-жильному плоскому кабелю.
Могут быть поставлены следующие модули оптической развязки:
- Входной модуль, 2.5 - 28 В пост. тока, 1 мс/1,5 мс
- Входной модуль, 10 - 32 В пост. тока, 5 мс/5 мс
- Входной модуль, 2.5 - 16 В пост. тока, 25 мкс/25 мкс
- Выходной модуль, 5 - 60 В пост. тока, 50 мкс/50 мкс Выходной
- Выходной модуль, 24 - 280 В перем. тока, ½ цикл./ ½ цикл
- Выходной модуль, с выключателем
 Конфигурация внешней комбинированной платы ввода/вывода Кабели Slave-кабель для нескольких плат Платы Visionscape поддерживают одновременное получение изображений через несколько плат с помощью синхронизации запуска Master/Slave. Это свойство реализуется с помощью кабеля, который связывает все клеммы синхронного запуска на платах, подлежащих синхронизации.
Slave-кабель для нескольких плат состоит из многожильного кабеля с несколькими соединительными элементами и проволочными петлями, которые соответствуют платам, подлежащим синхронизации. Пользователь должен отрезать проволочную петлю, соответствующую плате, которая должна быть master-устройством.
|

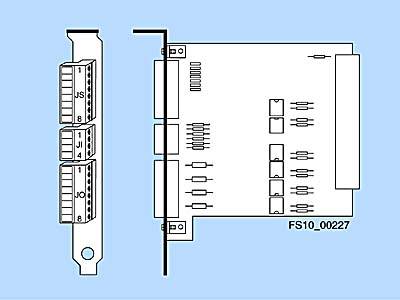

ИнтеграцияПлата ввода/вывода для установки внутри ПК Плата ввода/вывода для установки внутри ПК поставляется с соединителями, снабженными винтовыми зажимами JS, JI и JO.  Плата ввода/вывода Visionscape для установки внутри ПК | Соединитель | Назначение | | JS | Два входа датчиков и два выхода датчиков плюс питание датчиков | | JI | Два входа с оптической развязкой | | JO | Четыре выхода с оптической развязкой |

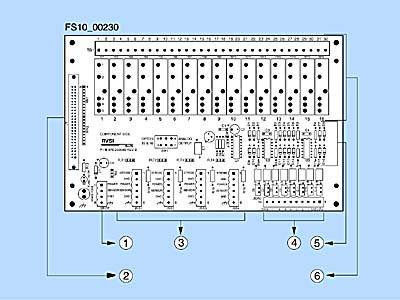

Внешняя комбинированная плата ввода/вывода  Внешняя комбинированная плата ввода/вывода Visionscape | №. | Внешняя комбинированная плата ввода/вывода обладает следующими интерфейсами | | 1 | Перемычка VREF
При отключении опорное напряжение датчика по умолчанию принимает значение на уровне TTL (1,4 В). Если между VREF и VREF_GND приложено напряжение, то внутреннее опорное напряжение падает до половины напряжения VREF. | | 2 | Подключение ввода/вывода от ПК
Связь с соединительным устройством ввода/вывода на перегородке для слота через 50-жильный плоский кабель. | | 3 | - Вход для датчика
Соединение, предназначенное для датчика или устройства запуска (4 канала) - Стробирующий выход
Соединение, предназначенное для запуска стробирования (4 канала) | | 4 | Аналоговый выход 8 каналов аналогового вывода, которые представляют собой выходы, выбираемые с помощью перемычки для диапазонов 0-5 В или 0-10 В с 6-битовым (вровень 64) разрешением. Когда выбран аналоговый выход, точки 15 и 16 цифрового ввода/вывода недоступны. | | 5 | ЦАП | | 6 | Цифровой ввод/вывод
Соединяет с 16 цифровыми входами/выходами на плате Visionscape. Эти 16 входов/выходов могут быть использованы для подключения к внешним устройствам, например, переключателям, источникам света или ПЛК с помощью модулей оптической развязки. Эти контакты конфигурируются как входы или выходы программой Visionscape. |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GF3080-0VS00-1KF0 | INTELLIFIND PARALLEL PORT DONGLE, PARALLEL PORT (DB25 FEEDTHROUGH) HARDWARE-DONGLE TO ENABLE INTELLIFIND OBJECT LOCATOR TOOL | 0.544 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS00-1KS0 | SIMATIC VISIONSCAPE PARALLEL PORT DONGLE, PARALLEL PORT (DB25 FEEDTHROUGH) HARDWARE KEY TO ENABLE SIMATIC VISIONSCAPE SW ON PC SYSTEMS THAT DOES NOT INCLUDE A VISIONSCAPE BOARD OR A CONNECTED SMART CAMERA HAWKEYE 1600T | 0.544 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS00-1SM0 | INPUT MODULE WITH SWITCH, FOR EXTERNAL I/O BOARD (6GF3080-0VS24-0SM0) | 0.635 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS00-2KF0 | INTELLIFIND USB DONGLE, USB HARDWARE DONGLE TO ENABLE INTELLIFIND OBJECT LOCATOR TOOL | 0.544 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS00-2KS0 | SIMATIC VISIONSCAPE USB DONGLE, USB HARDWARE KEY TO ENABLE SIMATIC VISIONSCAPE SW ON PC SYSTEMS THAT DOES NOT INCLUDE A VISIONSCAPE BOARD OR A CONNECTED SMART CAMERA HAWKEYE 1600T | 0.544 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS00-2SM0 | OUTPUT MODULE WITH SWITCH, FOR EXTERNAL I/O BOARD (6GF3080-0VS24-0SM0) | 0.635 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS01-0CX0 | ANALOG CAMERA A33A VGA PROGRESSIVE SCAN, RESOLUTION: 640 X 494 (VGA), MONOCHROME, 60/90 HZ PROGRESSIVE SCAN, 1/3" CCD SENSOR, C LENS MOUNTING, SIZE: 28MM X 28MM X 46.3MM (INCL. LENS MOUNT AND CONNECTORS), COMPATIBLE ONLY WITH X740 SERIES BOARDS (0740, 474 | 0.68 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS03-0XC0 | ANALOG CAMERA CABLE CM400X - 10FT/3M, VIDEO SIGNAL & POWER TRANSFER, FOR CAMERAS: CM4000, CM4001 | 0.581 | 6 - 8 недель (C) | 1 | | 6GF3080-0VS03-1XC0 | ANALOG CAMERA CABLE AXXA - 10FT/3M, VIDEO SIGNAL & POWER TRANSFER, FOR CAMERAS: A33A, A152A | 0.544 | 6 - 8 недель (C) | 1 | | 6GF3080-0VS07-0XC0 | ANALOG CAMERA CABLE CM400X - 25FT/7.5M, VIDEO SIGNAL & POWER TRANSFER, FOR CAMERAS: CM4000, CM4001 | 0.699 | 6 - 8 недель (C) | 1 | | 6GF3080-0VS07-1XC0 | ANALOG CAMERA CABLE AXXA - 25FT/7.5M, VIDEO SIGNAL & POWER TRANSFER, FOR CAMERAS: A33A, A152A | 0.544 | 6 - 8 недель (C) | 1 | | 6GF3080-0VS08-0EC0 | ENCODER CABLE FOR LINE SCAN SYNC, INTERNAL ENCODER CABLE WITH BEZEL TO SYNCHRONIZE LINE SCAN CAMERAS, FOR 0800 BOARD ONLY, REQUIRES ADDITIONAL FREE PC SLOT TO MOUNT BEZEL | 0.544 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS10-0SM0 | INTERNAL 10-PT I/O & STROBE CTRL BOARD, CONTAINS 2 TRIGGER-INS, 2 STROBE-OUTS, 4 DIGITAL OUTPUTS, 2 DIGITAL INPUTS (ALL OPTO-ISOLATED), INCLUDES: RIBBON CABLE TO CONNECT TO VISION BOARD, MOUNTS WITH BEZEL IN OPEN PC SLOT (NO PC-BUS CONNECTION), NOT RECOMM | 3.084 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS15-1XC0 | ANALOG CAMERA CABLE AXXA - 50FT/15M, VIDEO SIGNAL & POWER TRANSFER, FOR CAMERAS: A33A, A152A | 0.544 | 6 - 8 недель (C) | 1 | | 6GF3080-0VS16-1SM0 | INPUT MODULE 2.5-16V DC (25 MICROSEC/25 MICROSEC), FOR EXTERNAL I/O BOARD (6GF3080-0VS24-0SM0) | 0.635 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS24-0SM0 | EXTERNAL 16-PT I/O & STROBE CTRL BOARD, SUPPORTS 4 DEDICATED CHANNELS FOR TRIGGER AND STROBE, CONTAINS 16 SLOTS FOR SELECTABLE OPTO-ISOLATED I/O MODULES, ALSO SUPPORTS 8 CHANNELS OF ANALOG OUTPUT, INCLUDES: CONNECTION RIBBON CABLE TO I/O FILTER BOARD BEZE | 0.635 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS28-1SM0 | INPUT MODULE 2.5 - 28V DC (1MS/1.5MS RESPONSE), FOR EXTERNAL I/O BOARD (6GF3080-0VS24-0SM0) | 0.635 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS28-2SM0 | OUTPUT MODULE 24-280V AC (1/2 CYKL./ 1/2 CYKL.), FOR EXTERNAL I/O BOARD (6GF3080-0VS24-0SM0) | 0.635 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS30-0XC0 | ANALOG CAMERA CABLE CM400X - 100FT/30M, VIDEO SIGNAL & POWER TRANSFER, FOR CAMERAS: CM4000, CM4001 | 2.495 | по запросу (D) | 1 | | 6GF3080-0VS31-0CX0 | ANALOG CAMERA A152A SXGA PROGRESSIVE SCAN, RESOLUTION: 1352 X 1040 (SXGA), MONOCHROME, 16HZ PROGRESSIVE SCAN, 1/2" CCD SENSOR, C LENS MOUNTING, SIZE: 28MM X 28MM X 46.3MM (INCL. LENS MOUNT AND CONNECTORS), COMPATIBLE ONLY WITH X740 SERIES BOARDS (0740, 47 | 0.68 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS32-1SM0 | INPUT MODULE 10 - 32V DC (5MS/5MS RESPONSE), FOR EXTERNAL I/O BOARD (6GF3080-0VS24-0SM0) | 0.635 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS40-0CM0 | ANALOG CAMERA CM4000 VGA INTERLACED, RESOLUTION: 640 X 480 (VGA), 60HZ INTERLACED, 1/2" CCD SENSOR, C LENS MOUNTING, SIZE: 46 X 39 X 66, COMPATIBLE WITH X300 SERIES AND X740 SERIES PCI BOARDS (0300, 0740, 4300, 4740) | 0.68 | 6 - 8 недель (C) | 1 | | 6GF3080-0VS40-0TC0 | MULTI-BOARD SYNC CABLE FOR 4000 BOARDS, CONNECT MULTIPLE 4000 BOARDS IN ONE PC FOR MASTER/SLAVE OPERATION | 0.544 | 3 - 5 недель (A) | 1 | | 6GF3080-0VS41-0CM0 | ANALOG CAMERA CM4001 CCIR INTERLACED, RESOLUTION: 768 X 572 (CCIR), 50HZ INTERLACED, 1/2" CCD SENSOR, C LENS MOUNTING, SIZE: 46 X 39 X 66, COMPATIBLE WITH X300 SERIES AND X740 SERIES PCI BOARDS (0300, 0740, 4300, 4740) | 0.68 | 6 - 8 недель (C) | 1 | | 6GF3080-0VS60-2SM0 | OUTPUT MODULE 5-60V DC (50 MICROSEC/50 MICROSEC), FOR EXTERNAL I/O BOARD (6GF3080-0VS24-0SM0) | 0.635 | 3 - 5 недель (A) | 1 |
|
