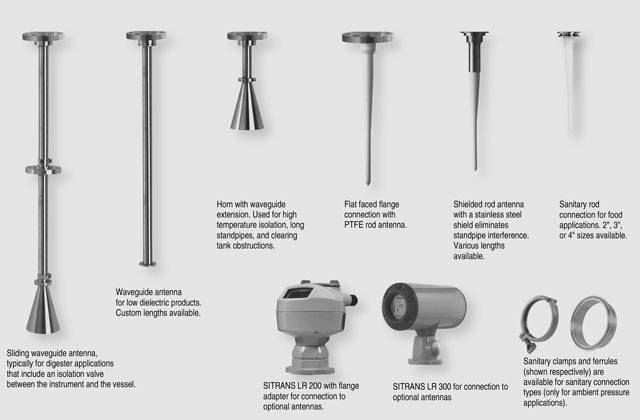

Технические данные | Antenna Types | Flat Faced Flange with Rod | Threaded Rod | Shielded Rod | Sanitary Rod
(1 piece construction) | Horn (4", 6", 8" sizes available) | Waveguide | | Connection Type | flat face flange
nominal pipe sizes 50, 80, 100, 150 mm (2, 3, 4, 6") | 1½" and 2" sizes, NPT, BSP, G | 2" threaded NPT, BSP, G or flat face flange
nominal pipe sizes 80, 100 mm (3", 4") | Sanitary tri-clamp 2", 3", 4" sizes | flat face flange
nominal pipe sizes 50, 80, 100, 150 mm (2, 3, 4, 6") | flat face flange
nominal pipe sizes 50, 80, 100, 150 mm (2, 3, 4, 6") | | Wetted Parts | PTFE | PTFE, 316 stainless steel, FKM o-ring | PTFE, 316 stainless steel, FKM o-ring | UHME-PE or PTFE | 316 stainless steel
PTFE | 316 stainless steel
PTFE | | Extensions | 50 or 100 mm (2" or 4") PTFE or UHMW-PE | 50 or 100 mm (2 or 4") PTFE or UHMW-PE | 100, 150, 200 or 250 mm (4, 6, 8 or 10") standard shield length | N/A | use waveguide for extensions to 6 m (20 ft) long | two sections (max.) can be connected together | | Dielectric | > 3 | > 3 | > 3 | > 3 | > 3 | > 1.8 | | Insertion | 41 cm (16.3") | 41 cm (16.3") | Variabel | 41 cm (16.3") | variable with extension | variable | | Purging Option (Liquid or Gas)) | No | No | No | No | Yes | Yes | | Sliding Waveguide Option for Digesters 2) | Ja | No | No | No | Ja | N/A | | Weight 3) | 6.5 kg (14.3 lb) | 5.0 kg (11 lb) | 5,0 kg (11 lb) | 5.0 kg (11 lb) | 7.5 kg (16.5 lb) | 8.0 kg (17.6 lb)
(1 m length) | | Approvals | 1) | 1) | 1) | 3A | 1) | 1) |
1) Please see a Siemens Milltronics representative for a list of safety and radio approvals

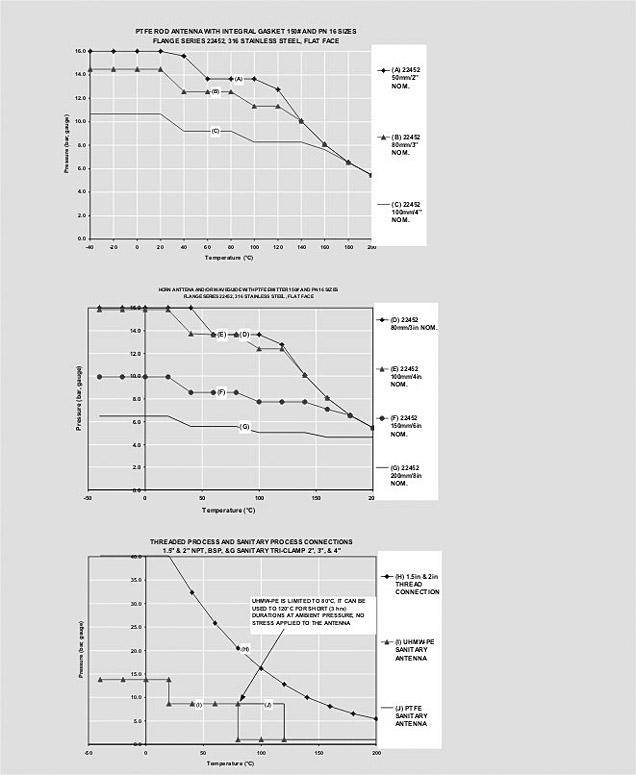

2) Maximum pressure 0.5 bar at 60 °C (7.25 psi at 140 °F)
3) Not including extensions. Includes SITRANS LR 200 or SITRANS LR 300 and smallest process connection. |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | PBD:25500K02A | 80 ММ РУПОРНАЯ АНТЕННА | 0.8 | по запросу (D) | 1 | | PBD:25500K03A | 100 ММ РУПОРНАЯ АНТЕННА | 1.5 | по запросу (D) | 1 | | PBD:25500K05A | 150 ММ РУПОРНАЯ АНТЕННА | 1.2 | по запросу (D) | 1 | | PBD:25500K07A | 200 ММ РУПОРНАЯ АНТЕННА | 1.5 | по запросу (D) | 1 | | PBD:51002K0100AAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 2" NPT, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3.5 | по запросу (D) | 1 | | PBD:51002K0100BAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 2" BSP, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3.5 | по запросу (D) | 1 | | PBD:51002K0100CAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 2" G, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3.5 | по запросу (D) | 1 | | PBD:51003K020AAAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, 2" ANSI, 150 LB | 4 | по запросу (D) | 1 | | PBD:51003K050AJAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, DN50 PN16 | 4 | по запросу (D) | 1 | | PBD:51003K050AOAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, JIS 10K DN50 | 4 | по запросу (D) | 1 | | PBD:51004K2AAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 1,5" BSP, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3 | по запросу (D) | 1 | | PBD:51004K3AAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 1,5" G, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3 | по запросу (D) | 1 | | PBD:51005K1AAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 2" NPT, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3 | по запросу (D) | 1 | | PBD:51005K2AAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 2" BSP, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3 | по запросу (D) | 1 | | PBD:51005K3AAA | СТЕРЖНЕВАЯ АНТЕННА PTFE, РЕЗЬБА 2" G, СТАЛЬ 1.4401 (316), УПЛОТНЕНИЕ FKM | 3 | по запросу (D) | 1 | | PBD:51006K020AAAA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ 2" ANSI, СТАЛЬ 1.4401 (316), 3" ДИАМЕТР РУПОРА, PTFE ЭМИТТЕР | 4 | по запросу (D) | 1 | | PBD:51006K020AABA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ 2" ANSI, СТАЛЬ 1.4401 (316), 4" ДИАМЕТР РУПОРА, PTFE ЭМИТТЕР | 4 | по запросу (D) | 1 | | PBD:51006K020AACA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ 2" ANSI, СТАЛЬ 1.4401 (316), 6" ДИАМЕТР РУПОРА, PTFE ЭМИТТЕР | 4 | по запросу (D) | 1 | | PBD:51006K020AADA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ 2" ANSI, СТАЛЬ 1.4401 (316), 8" ДИАМЕТР РУПОРА, PTFE ЭМИТТЕР | 4 | по запросу (D) | 1 | | PBD:51006K050AJAA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ DN50 PN16, СТАЛЬ 1.4401 (316), 80 ММ ДИАМЕТР РУПОРА, PTFE ЭМИТТЕР | 4 | по запросу (D) | 1 | | PBD:51006K050AJBA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ DN50 PN16, СТАЛЬ 1.4401 (316), 100 ММ ДИАМЕТР РУПОРА, PTFE ЭМИТТЕР | 4 | по запросу (D) | 1 | | PBD:51006K050AJCA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ DN50 PN16, СТАЛЬ 1.4401 (316), 150 ММ ДИАМЕТР РУПОРА, PTFE ЭМИТТЕР | 4 | по запросу (D) | 1 | | PBD:51006K050AJDA | РУПОРНАЯ АНТЕННА, ФЛАНЕЦ DN50 PN16, СТАЛЬ 1.4401 (316), 200 ММ ДИАМЕТР РУПОРА | 4 | по запросу (D) | 1 | | PBD:51010K1AA | PTFE ГИГИЕНИЧЕСКАЯ АНТЕННА, 2" ПРИСОЕДИНЕНИЕ | 3.5 | по запросу (D) | 1 | | PBD:51010K1AB | UHMW-PE ГИГИЕНИЧЕСКАЯ АНТЕННА, 2" ПРИСОЕДИНЕНИЕ | 3.5 | по запросу (D) | 1 | | PBD:51010K2AA | PTFE ГИГИЕНИЧЕСКАЯ АНТЕННА, 3" ПРИСОЕДИНЕНИЕ | 3.5 | по запросу (D) | 1 | | PBD:51010K2AB | UHMW-PE ГИГИЕНИЧЕСКАЯ АНТЕННА, 3" ПРИСОЕДИНЕНИЕ | 3.5 | по запросу (D) | 1 | | PBD:51010K3AA | PTFE ГИГИЕНИЧЕСКАЯ АНТЕННА, 4" ПРИСОЕДИНЕНИЕ | 3.5 | по запросу (D) | 1 | | PBD:51010K3AB | UHMW-PE ГИГИЕНИЧЕСКАЯ АНТЕННА, 4" ПРИСОЕДИНЕНИЕ | 3.5 | по запросу (D) | 1 | | PBD:51014K0100AAA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ 3" ANSI 150 LB, 100 ММ СТАЛЬНОЙ ЭКРАН | 3.5 | по запросу (D) | 1 | | PBD:51014K0100EJA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ DN80 PN16, 100 ММ СТАЛЬНОЙ ЭКРАН | 4.5 | по запросу (D) | 1 | | PBD:51014K0150AAA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ 3" ANSI 150 LB, 150 ММ СТАЛЬНОЙ ЭКРАН | 4.5 | по запросу (D) | 1 | | PBD:51014K0150EJA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ DN80 PN16, 150 ММ СТАЛЬНОЙ ЭКРАН | 4.5 | по запросу (D) | 1 | | PBD:51014K0200AAA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ 3" ANSI 150 LB, 200 ММ СТАЛЬНОЙ ЭКРАН | 4.5 | по запросу (D) | 1 | | PBD:51014K0200EJA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ 3" ANSI 150 LB, 200 ММ СТАЛЬНОЙ ЭКРАН | 4.5 | по запросу (D) | 1 | | PBD:51014K0250AAA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ 3" ANSI 150 LB, 250 ММ СТАЛЬНОЙ ЭКРАН | 4.5 | по запросу (D) | 1 | | PBD:51014K0250EJA | ЭКРАНИРОВАННАЯ PTFE СТЕРЖНЕВАЯ АНТЕННА, ФЛАНЕЦ 3" ANSI 150 LB, 250 ММ СТАЛЬНОЙ ЭКРАН | 4.5 | по запросу (D) | 1 | | PBD:51035336 | АЛЮМИНИЕВЫЙ КОРПУС С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК G, HART | 5 | по запросу (D) | 1 | | PBD:51035377 | АЛЮМИНИЕВЫЙ КОРПУС С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК E, HART | 5 | по запросу (D) | 1 | | PBD:51035566 | АЛЮМИНИЕВЫЙ КОРПУС С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК J, HART | 5 | по запросу (D) | 1 | | PBD:51035860 | АЛЮМИНИЕВЫЙ КОРПУС С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК А, HART | 5 | по запросу (D) | 1 | | PBD:51036053 | АЛЮМИНИЕВЫЙ КОРПУС LR300 С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК A, PROFIBUS | 5 | по запросу (D) | 1 | | PBD:51036054 | АЛЮМИНИЕВЫЙ КОРПУС LR300 С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК E, PROFIBUS | 5 | по запросу (D) | 1 | | PBD:51036055 | АЛЮМИНИЕВЫЙ КОРПУС LR300 С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК G, PROFIBUS | 5 | по запросу (D) | 1 | | PBD:51036056 | АЛЮМИНИЕВЫЙ КОРПУС LR300 С БЛОКОМ ЭЛЕКТРОНИКИ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК J, PROFIBUS | 5 | по запросу (D) | 1 | | PBD:51036169 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С БЛОКОМ ЭЛЕКТРОНИКИ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК А, HARТ | 3.5 | по запросу (D) | 1 | | PBD:51036236 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С БЛОКОМ ЭЛЕКТРОНИКИ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК Е, HARТ | 3.5 | по запросу (D) | 1 | | PBD:51036530 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 6,3 ГГЦ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК С, HART | 3.5 | по запросу (D) | 1 | | PBD:51036531 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК Е, PROFIBUS | 3.5 | по запросу (D) | 1 | | PBD:51036532 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК А, PROFIBUS | 3.5 | по запросу (D) | 1 | | PBD:51036533 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 6,3 ГГЦ, КАБЕЛЬНЫЙ ВВОД М20, ДОПУСК С, PROFIBUS | 3.5 | по запросу (D) | 1 | | PBD:51036534 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД NPT, ДОПУСК А, HART | 3.5 | по запросу (D) | 1 | | PBD:51036535 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 6,3 ГГЦ, КАБЕЛЬНЫЙ ВВОД NPT, ДОПУСК С, HART | 3.5 | по запросу (D) | 1 | | PBD:51036536 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД NPT, ДОПУСК Е, HART | 3.5 | по запросу (D) | 1 | | PBD:51036537 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД NPT, ДОПУСК А, PROFIBUS | 3.5 | по запросу (D) | 1 | | PBD:51036538 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 6,3 ГГЦ, КАБЕЛЬНЫЙ ВВОД NPT, ДОПУСК С, PROFIBUS | 3.5 | по запросу (D) | 1 | | PBD:51036539 | АЛЮМИНИЕВЫЙ КОРПУС LR200 С ЭЛЕКТРОНИКОЙ, 5,8 ГГЦ, КАБЕЛЬНЫЙ ВВОД NPT, ДОПУСК Е, PROFIBUS | 3.5 | по запросу (D) | 1 |
|
