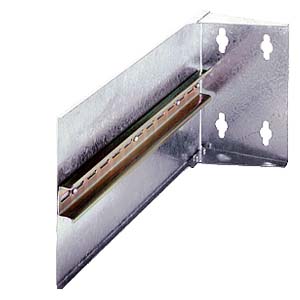

Аксессуары Монтажные скобы
Монтажные скобы позволяют монтировать блоки питания SITOP power в шкафах управления под углом 90° к плоскости крепления. (ширина блока питания становится монтажной глубиной). Монтажные скобы имеют две модификации с монтажной глубиной 240 и 320 мм.
Монтажные адаптеры и силовые перемычки
Однофазные блоки питания SITOP power =24 B/2 A (6ES7 307-1BA00-0AA0 и 6AG1 305-1BA80-2AA0), =24 B/5 A (6ES7 307-1EA00-0AA0 и 6AG1 307-1EA80-2AA0) и =24 В/10 А (6ES7 307-1KA01-0AA0) имеют конструктивное исполнение модулей программируемого контроллера S7-300 и рассчитаны на установку на профильные шины S7-300/ ET 200M. В комплект поставки каждого блока питания входит силовая перемычка для подключения питания к центральному процессору контроллера S7-300 или интерфейсному модулю станции ET 200M. В случае необходимости такая перемычка может заказываться отдельно (6ES7 390-7BA00-0AA0). Следует отметить, что соединения между блоком питания и центральным процессором или интерфейсным модулем могут быть выполнены и обычными проводами.
Все перечисленные блоки питания могут комплектоваться адаптером 6ES7 390-6BA00-0AA0, позволяющим выполнять их установку на профильную шину DIN EN 50022-35x15/7.5.
Технические данные
Аксессуары Монтажные скобы для стандартного источника питания SITOP 24 V
| Монтажная скоба | глубина 240 мм | глубина 320 мм |
|---|---|---|
| Заказной номер | 6EP1 971-1AA01 | 6EP1 971-2BA00 |
| Размеры (Ш x В x Г) в мм/ дюйм | 50 x 159 x 236/ 1.95 x 6.20 x 9.20 | 100 x 150 x 320/ 3.90 x 5.85 x 12.48 |
| Толщина металла | 2 мм | 1.5 мм |
| Соответствующая монтажная шина | Стандартная профильная шина, согласно DIN EN 50022-35x7.5 | Стандартная профильная шина, согласно DIN EN 50022-35x15 |
| Приблизительный вес | 0.9 кг | 0.9 кг |
| Монтаж | Для винтового монтажа на плоскую поверхность (глубина сверления по винты М5 147.5 мм в высоту) | Для винтового монтажа на плоскую поверхность (глубина сверления под винты М6 – 90 мм в высоту, 50 мм в боковую поверхность) |
| Аксессуары | Комбинированный винт M5 – 2 шт и саморез M5 – 2 шт | Комбинированный винт М6 – 4 шт |
| Подходит для | SITOP 24 V/3.5 A (6EP1 332-1SH31) SITOP 24 V/5 A (6EP1 333-1AL11) SITOP 24 V/10 A (6EP1 334-1AL11) SITOP DC UPS модуль 6EP1 931-2FC01) | SITOP 24 V/10 A (6EP1 434-2BA00) SITOP 24 V/20 A (6EP1 436-2BA00) SITOP 24 V/30 A (6EP1 437-2BA00) SITOP 24 V/40 A (6EP1 437-2BA10) |
Дополнительные аксессуары
PS-CPU силовой соединитель, монтажный адаптер для S7 профильной шины, уплотняющий разъем IP 65, цилиндрический входной разъем, соединительный модуль PG для AS-интерфейса
| Аксессуары | Заказной номер |
|---|---|
| Силовой соединитель PS-CPU | 6ES7390-7BA00-0AA0 |
| Монтажный адаптер для профильной шины DIN EN 50 022-35x15 | 6ES7 390-6BA00-0AA0 |
| IP 65 уплотняющий разъем для источника питания 6EP1 334-2CA00 | 6EP1 971-2CA00 |
| 6-полюсный цилиндрический входной гнездовой разъем. | 6ES5 760-2CA11 |
| Соединительный модуль PG-AS-интерфейса | 3RG9 220-0AA00 |
Чертеж
Аксессуары
Поставочный номер

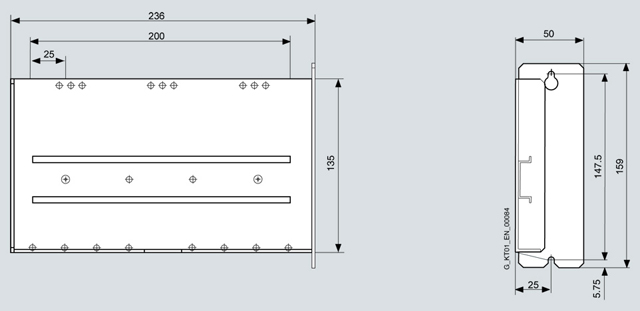

6EP1 971-1AA01

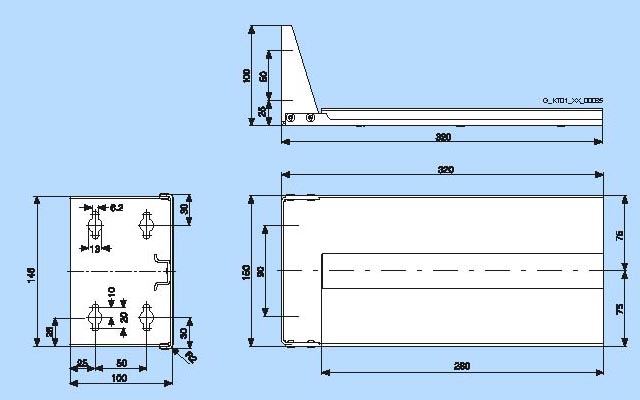

Поставочный номер6EP1 971-2BA00
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK1911-2BE50 | 42D | 5 CONTACT SOCKETS 2,5MM2 CONNECTOR SET POWER SUPPLY F. CONNECTION TO MS, RSM OF ET 200PRO W. SLEEVE HOUSING ANGLED OUTLET SOCKET INSERT HAN Q4/2 INCL. SCREW FITTING | 39.22 |
| 3RT1900-1SB20 | 41B | ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА 20X7 MM БИРЮЗОВЫЙ ЦВЕТ УПАКОВКА С 17 РАМК. 20 ТАБЛИЧЕК НА РАМКУ = 340 ТАБЛИЧЕК (ПРЕДПОЧТИТЕЛЬНЫЙ ТИП) | 26.68 |
| 6EP1971-1BA00 | 589 | SIMATIC S7-300, УСТАНОВОЧНЫЙ АДАПТЕР ДЛЯ УСТАНОВКИ PS307 НА DIN-РЕЙКУ 35X15/7,5 M, ПРИГОДЕН ДЛЯ УСТАНОВКИ 6ES7307-1BA01*, -1EA01*, -1KA02* И БОЛЕЕ НОВЫХ | 14.84 |
| 6EP1971-2BA00 | 588 | МОНТАЖНЫЙ УГОЛОК ДЛЯ УСТАНОВКИ БЛОКОВ ПИТАНИЯ 6EP1434-2BA00/ 6EP1436-2BA00/ 6EP1437-2BA00/ 6EP1437-2BA10 ПОД УГЛОМ 90° К ПЛОСКОЙ ПОВЕРХНОСТИ | 36.04 |
| 6EP1975-2ES00 | 585 | НАБОР СОЕДИНИТЕЛЕЙ ДЛЯ UPS500P 6EP1933-2NC01 И 6EP1933-2NC11 ВКЛЮЧАЕТ В СЕБЯ: ВХОДНОЙ И ВЫХОДНОЙ СОЕДИНИТЕЛИ, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ USB ДЛИНОЙ 2 М, СТЕПЕНЬ ЗАЩИТЫ IP65 | 73.14 |
| 6ES7390-6BA00-0AA0 | 589 | SIMATIC S7-300, АДАПТЕР ДЛЯ УСТАНОВКИ БЛОКА ПИТАНИЯ PS 307 НА 35MM ПРОФИЛЬНУЮ ШИНУ | 19.08 |
