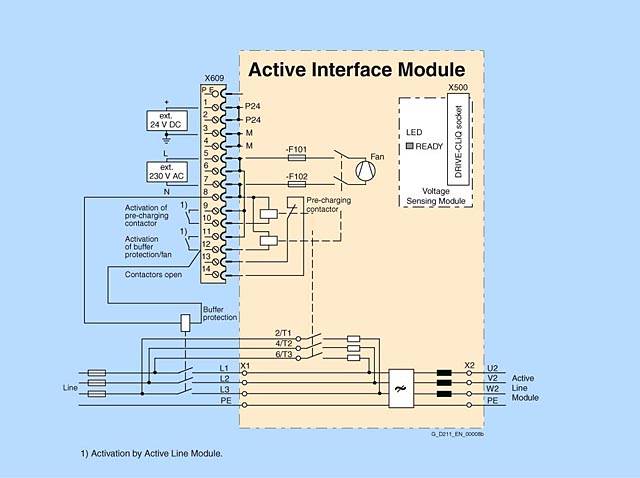

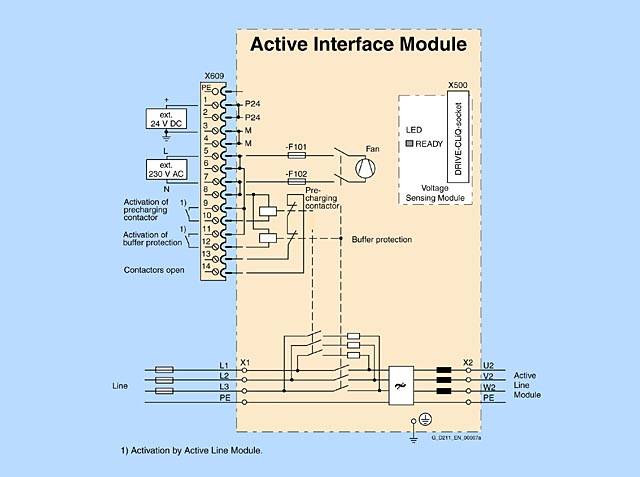

Активные интерфейсные модули используются в комбинации с активным модулем питания формата шасси. Активные интерфейсные модули содержат силовой фильтр для подавления радиопомех, предзарядное устройство для активных модулей питания. Буферная защита встроена во все модули размеров FI и GI и предоставляется отдельно для размеров HI и JI. Большинство мешающих гармоник подавляются силовым фильтром . В поставку активных интерфейсных модулей входит: - Тип FI:
- 0.60 м (1.97 футов) кабель DRIVE-CLiQ для соединения активного интерфейсного модуля с активным модулем питания
- 1.45 м (4.76 футов) кабель DRIVE-CLiQ для соединения CU320 Control Unit и первого двигательного модуля
- Тип GI:
- 0.95 м (3.12 футов) кабель DRIVE-CLiQ для соединения активного интерфейсного модуля с активным модулем питания
- 1.45 м (4.76 футов) кабель кабель DRIVE-CLiQ для соединения CU320 Control Unit и первого двигательного модуля
- Типы HI и JI:
- 2.40 м (7.88 футов)DRIVE-CLiQ кабель DRIVE-CLiQ для соединения активного интерфейсного модуля с активным модулем питания
|
Технические данные | Сетевое напряжение от
380 В до 480 В 3 AC | Активные интерфейсные модули во встраиваемом исполнении | | | 6SL3300-7TE32-6AA0 | 6SL3300-7TE33-8AA0 | 6SL3300-7TE35-0AA0 | | Подходит для сетевого модуля
Active | Тип | 6SL3330-7TE32-1AA0 | 6SL3330-7TE32-6AA0 | 6SL3330-7TE33-8AA0 | 6SL3330-7TE35-0AA0 | | Входная мощность модуля Active1) | кВт (л.с.) | 132
(200) | 160
(225) | 235
(350) | 300
(450) | | Ном. ток | A | 210 | 260 | 380 | 490 | | Буферная защита | | входит | входит | входит | входит | | Макс. потребление по 24 В питание электроники | A | 0.17 | 0.17 | 0.17 | 0.17 | | Макс. потребление 230 В AC | A | 0.6 | 0.6 | 1.2 | 1.2 | | Потери | кВт | 2.1 | 2.2 | 3.0 | 3.9 | | Потребность в охлаждающем воздухе | m3/s (ft3/s) | 0.24
(8.48) | 0.24
(8.48) | 0.47
(16.6) | 0.47
(16.6) | | Уровень звукового давления2) 50 Гц/60 Гц | dB (A) | 74/76 | 75/77 | 76/78 | 76/78 | | Сеть/силовое
подключение
L1, L2, L3 / U2, V2, W2 | | Фланцевое соединение с болтом М10 | Фланцевое соединение с болтом М10 | Фланцевое соединение с болтом М10 | Фланцевое соединение с болтом М10 | | Макс. сечение проводников | | 2 × 185 mm2 на клемму | 2 × 185 mm2 на клемму | 2 × 185 mm2 на клемму | 2 × 185 mm2 на клемму | | Подключение PE | | болт M10 | болт M10 | болт M10 | болт M10 | | Макс. сечение проводника | | 2 × 185 mm2 | 2 × 185 mm2 | 2 × 185 mm2 | 2 × 185 mm2 | | Степень защиты | | IP20 | IP20 | IP20 | IP20 | | Ширина | mm (inch) | 325
(12.8) | 325
(12.8) | 325
(12.8) | 325
(12.8) | | Высота | mm (inch) | 1400
(55.12) | 1400
(55.12) | 1533
(60.35) | 1533
(60.35) | | Глубина | mm (inch) | 355
(13.98) | 355
(13.98) | 544
(21.42) | 544
(21.42) | | Формфактор | | FI | FI | GI | GI | | Вес, примерно. | кг (lb) | 135
(298) | 135
(298) | 190
(419) | 190
(419) |
1) Номинальные значения в л.с. приводятся только для выбора компонентов.
2) Уровень звукового давления активного интерфейса с сетевым модулем Active. | Line voltage 380 V to 480 V
3 AC | Active Interface Modules in chassis format | | | 6SL3300-7TE38-4AA0 | 6SL3300-7TE41-4AA0 | | Suitable for
Active Line Module | Type | 6SL3330-7TE36-1AA0 | 6SL3330-7TE38-4AA0 | 6SL3330-7TE41-0AA0 | 6SL3330-7TE41-4AA0 | | Active Line Module infeed power 1) | kW (HP) | 380
(550) | 500
(700) | 630
(800) | 900
(1150) | | Rated current | A | 605 | 840 | 985 | 1405 | | Buffer protection | | 3RT1476-6AP36 | 3WL1110-2BB34-4AN2-Z
Z=C22 | 3WL1112-2BB34-4AN2-Z
Z=C22 | 3WL2226-2BB34-4AN2-Z
Z=C22 | | Max. current requirement
24 V DC electronics power supply | A | 0.17 | 0.17 | 0.17 | 0.17 | | Max. current requirements
230 V AC | A | 4.6 | 4.6 | 4.9 | 4.9 | | Power loss | kW | 5.5 | 6.1 | 7.5 | 8.5 | | Cooling air requirement | m3/s (ft3/s) | 0.4
(14.13) | 0.4
(14.13) | 0.4
(14.13) | 0.4
(14.13) | | Sound pressure level 2) 50 Hz/60 Hz | dB (A) | 78/80 | 78/80 | 78/80 | 78/80 | | Line/power connection
L1, L2, L3 / U2, V2, W2 | | Flange connection with M12 screws | Flange connection with M12 screws | Flange connection with M12 screws | Flange connection with M12 screws | | Max. conductor cross section | | 4 × 240 mm2 per connection | 4 × 240 mm2 per connection | 6 × 240 mm2 per connection | 6 × 240 mm2 per connection | | PE connection | | M12 screw | M12 screw | M12 screw | M12 screw | | Max. conductor cross section | | 2 × 240 mm2 | 2 × 240 mm2 | 4 × 240 mm2 | 4 × 240 mm2 | | Degree of protection | | IP00 | IP00 | IP00 | IP00 | | Width | mm (inch) | 305
(12) | 305
(12) | 505
(19.88) | 505
(19.88) | | Height | mm (inch) | 1750
(68.9) | 1750
(68.9) | 1750
(68.9) | 1750
(68.9) | | Depth | mm (inch) | 545
(21.46) | 545
(21.46) | 545
(21.46) | 545
(21.46) | | Size | | HI | HI | JI | JI | | Weight, approx. | kg (lb) | 390
(860) | 390
(860) | 620
(1367) | 620
(1367) |
1) Nominal HP ratings are provided for ease of assigning components only.
2) Sound pressure level of Active Interface Module and Active Line Module. | Line voltage 660 V to 690 V
3 AC | Active Interface Modules in chassis format | | | 6SL3300-7TH35-8AA0 | 6SL3300-7TH37-4AA0 | 6SL3300-7TH41-3AA0 | | Suitable for
Active Line Module | Type | 6SL3330-7TH35-8AA0 | 6SL3330-7TH37-4AA0 | 6SL3330-7TH41-0AA0 | 6SL3330-7TH41-3AA0 | | Active Line Module infeed power | kW | 560
| 800
| 1100
| 1400
| | Rated current | A | 575 | 735 | 1025 | 1270 | | Buffer protection | | 3RT1476-6AP36 | 3RT1466-6AP36
(3 x) | 3WL1212-4BB34-4AN2-Z
Z=C22 | 3WL1216-4BB34-4AN2-Z
Z=C22 | | Max. current requirement
24 V DC electronics power supply | A | 0.17 | 0.17 | 0.17 | 0.17 | | Max. current requirements
230 V AC | A | 4.6 | 4.9 | 4.9 | 4.9 | | Power loss | kW | 6.8 | 9 | 9.6 | 9.6 | | Cooling air requirement | m3/s (ft3/s) | 0.4
(14.13) | 0.4
(14.13) | 0.4
(14.13) | 0.4
(14.13) | | Sound pressure level 1) 50 Hz/60 Hz | dB (A) | 78/80 | 78/80 | 78/80 | 78/80 | | Line/power connection
L1, L2, L3 / U2, V2, W2 | | Flange connection with M12 screws | Flange connection with M12 screws | Flange connection with M12 screws | Flange connection with M12 screws | | Max. conductor cross section | | 4 × 240 mm2 per connection | 6 × 240 mm2 per connection | 6 × 240 mm2 per connection | 6 × 240 mm2 per connection | | PE connection | | M10 fixing screw | M10 fixing screw | M10 fixing screw | M10 fixing screw | | Max. conductor cross section | | 2 × 240 mm2 | 4 × 240 mm2 | 4 × 240 mm2 | 4 × 240 mm2 | | Degree of protection | | IP00 | IP00 | IP00 | IP00 | | Width | mm (inch) | 305
(12) | 505
(19.88) | 505
(19.88) | 505
(19.88) | | Height | mm (inch) | 1750
(68.9) | 1750
(68.9) | 1750
(68.9) | 1750
(68.9) | | Depth | mm (inch) | 545
(21.46) | 545
(21.46) | 545
(21.46) | 545
(21.46) | | Size | | HI | JI | JI | JI | | Weight, approx. | kg (lb) | 390
(860) | 620
(1367) | 620
(1367) | 620
(1367) |
1) Sound pressure level of Active Interface Module and Active Line Module. |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3300-7TE32-6AA0 | SINAMICS АКТИВНЫЙ ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ 3AC 380-480В, 50/60 ГЦ 132 КВТ И 160 КВТ АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 124 | по запросу (D) | 1 | | 6SL3300-7TE33-8AA0 | SINAMICS АКТИВНЫЙ ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ 3AC 380-480В, 50/60 ГЦ 235 КВТ АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ | 170 | по запросу (D) | 1 | | 6SL3300-7TE35-0AA0 | SINAMICS АКТИВНЫЙ ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ 3AC 380-480В, 50/60 ГЦ 300 КВТ АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 190 | по запросу (D) | 1 | | 6SL3300-7TE38-4AA0 | SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 380/500KW 3AC 380-480V, 50/60HZ, 840A НОМИНАЛЬН. МОЩНОСТЬ: 500KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 390 | по запросу (D) | 1 | | 6SL3300-7TE41-4AA0 | SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 630/900KW 3AC 380-480V, 50/60HZ, 1405A НОМИНАЛЬН. МОЩНОСТЬ: 900KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 550 | по запросу (D) | 1 | | 6SL3300-7TH35-8AA0 | SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 560KW 3AC 660-690V, 50/60HZ, 575A НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 400 | по запросу (D) | 1 | | 6SL3300-7TH37-4AA0 | SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 800KW 3AC 660-690V, 50/60HZ, 735A НОМИНАЛЬН. МОЩНОСТЬ: 800KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 580 | по запросу (D) | 1 | | 6SL3300-7TH41-3AA0 | SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 1100/1400KW 3AC 660-690V, 50/60HZ, 1270A НОМИНАЛЬН. МОЩНОСТЬ: 1400KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 620 | по запросу (D) | 1 |
|
