Активные интерфейсные модули - Сетевые модули и сетевые компоненты питания

Активные модули интерфейса используются вместе с активными линейными модулями в формате шасси. Активные модули интерфейса содержат чистый фильтр энергии с базовым подавлением RI, плату для активного линейного модуля, схемы отслеживания напряжения в сети и датчиков мониторинга. Контактор перепуска является неотъемлемым компонентом для типов FI и GI, что обеспечивает компактность модуля. Для типов HI и JI контактор перепуска должен быть предоставлен отдельно.

Большинство линейных гармонических колебаний подавляются с помощью чистого линейного фильтра.
В объем поставки активных модулей интерфейса входят следующие элементы:

Тип FI:

Кабель DRIVE CLiQ 0,60 м (1,97 фт) для подключения между активным модулем интерфейса и активным линейным модулем
Кабель DRIVE CLiQ 1,45 м (4,76 фт) для подключения между блоком управления и первым модулем двигателя

Тип GI:

фт) для подключения между активным модулем интерфейса и активным линейным модулем
Кабель DRIVE CLiQ 1,45 м (4,76 фт) для подключения между блоком управления и первым модулем двигателя

Типы HI и JI:

Кабель DRIVE CLiQ 2,40 м (7,88 фт) для подключения между активным модулем интерфейса и активным линейным модулем

Интеграция

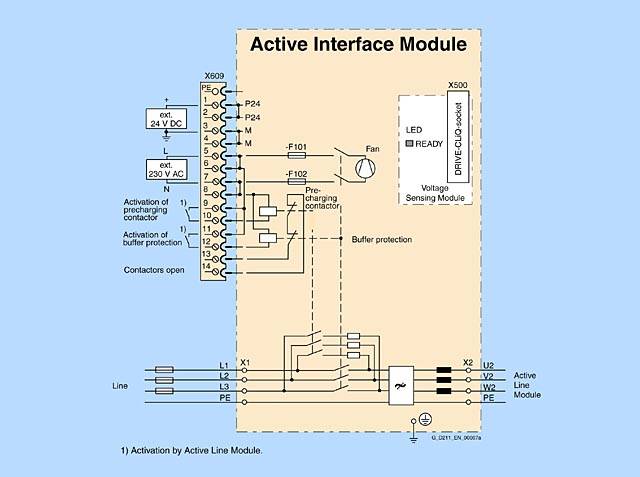

Стандартноеподключениеактивногомодуляинтерфейсасинтегрированнымконтакторомперепуска (типы FI и GI)

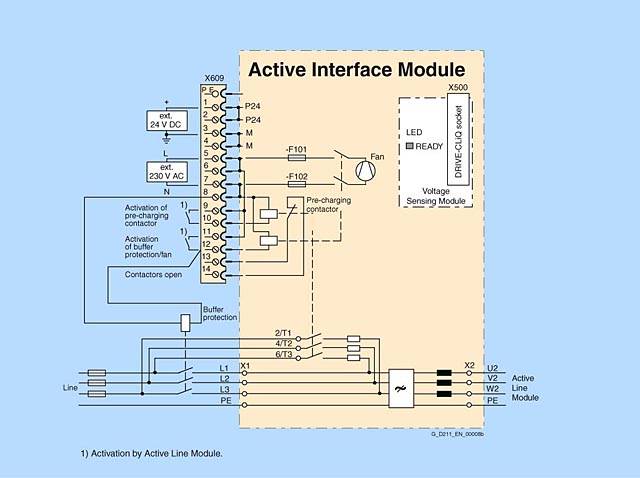

Стандартное подключение активного модуля интерфейса с внешне установленным контактором перепуска (типы HI и JI)

Технические данные

Напряжение сети 380 В до 480 В 3 AC		Активные модули интерфейса в формате шасси
Активные модули интерфейса в формате шасси		6SL3300-7TE32-6AA0		6SL3300-7TE33-8AA0	6SL3300-7TE35-0AA0
Номинальный ток	A	210	260	380	490
Контактор перепуска		Включен	Включен	Включен	Включен
макс. емкость вставки постоянного тока группы приводов
при 400 В/50 Гц	мкФ	31200	31200	57600	57600
при 480 В/60 Гц	мкФ	20800	20800	38400	38400
макс. требования к току Источник питания для электроники 24 В пост. ток	A	0.17	0.17	0.17	0.17
макс. требования к току 230 В AC	A	0.6	0.6	1.2	1.2
Потеря питания	кВт	2.1	2.2	3.0	3.9
Требование к охлаждению воздуха	м³/с (фнт³/с)	0.24 (8.48)	0.24 (8.48)	0.47 (16.6)	0.47 (16.6)
Уровень звукового давления1) при 50 Гц/60 Гц	Дб (A)	74/76	75/77	76/78	76/78
Подключение линии/загрузки L1, L2, L3 / U2, V2, W2		фланцевое соединение с болтом M10	фланцевое соединение с болтом M10	фланцевое соединение с болтом M10	фланцевое соединение с болтом M10
макс. штекер под винт для проводника		2 × 185 мм2 для каждого подключения	2 × 185 мм2 для каждого подключения	2 × 185 мм2 для каждого подключения	2 × 185 мм2 для каждого подключения
PE-соединение		Болт M10	Болт M10	Болт M10	Болт M10
макс. Штекер под винт для проводника		2 × 185 мм²	2 × 185 мм²	2 × 185 мм²	2 × 185 мм²
Степень защиты		IP20	IP20	IP20	IP20
Ширина	мм (дюймов)	325 (12.8)	325 (12.8)	325 (12.8)	325 (12.8)
Высота	мм (дюймов)	1400 (55.12)	1400 (55.12)	1533 (60.35)	1533 (60.35)
Глубина	мм (дюймов)	355 (13.98)	355 (13.98)	544 (21.42)	544 (21.42)
Размер		FI	FI	GI	GI
Вес, приблиз.	kg (lb)	135	135 (298)	190 (419)	190
Можно использовать для активного линейного модуля	Тип	6SL3330-7TE32-1AA0	6SL3330-7TE32-6AA0	6SL3330-7TE33-8AA0	6SL3330-7TE35-0AA0
Входная мощность активного линейного модуля	кВт (HP)	132 (200)	160 (225)	235 (350)	300 (450)

¹⁾ Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.

Напряжение сети 380 В до 480 В 3 AC		Активные модули интерфейса в формате шасси
Активные модули интерфейса в формате шасси		6SL3300-7TE38-4AA0		6SL3300-7TE41-4AA0
Номинальный ток	A	605	840	985	1405
Контактор перепуска		3RT1476-6AP36	3WL1110-2BB34-4AN2-Z C22	3WL1112-2BB34-4AN2-Z C22	3WL2226-2BB34-4AN2-Z C22
макс. емкость вставки постоянного тока группы приводов
при 400 В/50 Гц	мкФ	100800	100800	172800	172800
при 480 В/60 Гц	мкФ	67200	67200	115200	115200
макс. требования к току Источник питания для электроники 24 В пост. ток	A	0.17	0.17	0.17	0.17
макс. требования к току 230 В перм.тока А	A	4.6	4.6	4.9	4.9
Потеря питания	kW	5.5	6.1	7.5	8.5
Требование к охлаждению воздуха	m³/s (ft³/s)	0.4 (14.13)	0.4 (14.13)	0.4 (14.13)	0.4 (14.13)
Уровень звукового давления1) при 50 Гц/60 Гц	dB(A)	78/80	78/80	78/80	78/80
Подключение сетевое/питания L1, L2, L3 / U2, V2, W2		фланцевое соединение с болтом M12	фланцевое соединение с болтом M12	фланцевое соединение с болтом M12	фланцевое соединение с болтом M12
макс. штекер под винт для проводника		4 × 240 мм2 для каждого подключения	4 × 240 мм2 для каждого подключения	6 × 240 мм2 для каждого подключения	6 × 240 мм2 для каждого подключения
PE-соединение		Болт M12	Болт M12	Болт M12	Болт M12
макс. штекер под винт для проводника		2 × 240 мм²	2 × 240 мм²	4 × 240 мм²	4 × 240 мм²
Степень защиты		IP00	IP00	IP00	IP00
Ширина	мм (дюймов)	305 (12)	305 (12)	505 (19.88)	505 (19.88)
Высота	мм (дюймов)	1750 (68.9)	1750 (68.9)	1750 (68.9)	1750 (68.9)
Глубина	мм (дюймов)	545 (21.46)	545 (21.46)	545 (21.46)	545 (21.46)
Размер		HI	HI	JI	JI
Вес, приблиз.	кг (фнт)	390 (860)	390 (860)	620 (1367)	620 (1367)
Можно использовать для активного линейного модуля	Тип	6SL3330-7TE36-1AA0	6SL3330-7TE38-4AA0	6SL3330-7TE41-0AA0	6SL3330-7TE41-4AA0
Входная мощность активного линейного модуля	кВт (HP)	380 (550)	500 (700)	630 (800)	900 (1150)

¹⁾ Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.

Напряжение сети 660 В до 690 В 3 AC		Активные модули интерфейса в формате шасси
Активные модули интерфейса в формате шасси		6SL3300-7TH35-8AA0	6SL3300-7TH37-4AA0	6SL3300-7TH41-3AA0
Номинальный ток	A	575	735	1025	1270
Контактор перепуска		3RT1476-6AP36	3WL1210-4BB34-4AN2 ^*)	3WL1212-4BB34-4AN2-Z C22	3WL1216-4BB34-4AN2-Z C22
макс. емкость вставки постоянного тока группы приводов	мкФ	29600	76800	76800	76800
макс. требования к току Источник питания для электроники 24 В пост. ток	A	0.17	0.17	0.17	0.17
макс. требования к току 230 В AC	A	4.6	4.9	4.9	4.9
Потеря питания	kW	6.8	9.0	9.6	9.6
Требование к охлаждению воздуха	м3/с (фт3/с)	0.4 (14.13)	0.4 (14.13)	0.4 (14.13)	0.4 (14.13)
Уровень звукового давления1) при 50 Гц/60 Гц	Дб(A)	78/80	78/80	78/80	78/80
Подключение линии/загрузки L1, L2, L3 / U2, V2, W2		фланцевое соединение с болтом M12	фланцевое соединение с болтом M12	фланцевое соединение с болтом M12	фланцевое соединение с болтом M12
макс. штекер под винт для проводника		4 × 240 мм2 для каждого штекера	6 × 240 мм²для каждого штекера	6 × 240 мм²для каждого штекера	6 × 240 мм²для каждого штекера
PE-соединение		M10 fixing screw	M10 fixing screw	M10 fixing screw	M10 fixing screw
макс. Штекер под винт для проводника		2 × 240 мм²	4 × 240 мм²	4 × 240 мм²	4 × 240 мм²
Степень защиты		IP00	IP00	IP00	IP00
Ширина	мм (дюймов)	305 (12)	505 (19.88)	505 (19.88)	505 (19.88)
Высота	мм (дюймов)	1750 (68.9)	1750 (68.9)	1750 (68.9)	1750 (68.9)
Глубина	мм (дюймов)	545 (21.46)	545 (21.46)	545 (21.46)	545 (21.46)
Размер		HI	JI	JI	JI
Вес, приблиз.	кг (фнт)	390 (860)	620 (1367)	620 (1367)	620 (1367)
Можно использовать для активного линейного модуля	Тип	6SL3330-7TH35-8AA0	6SL3330-7TH37-4AA0	6SL3330-7TH41-0AA0	6SL3330-7TH41-3AA0
Мощность на входе активного линейного модуля	кВт	560	800	1100	1400

¹⁾ Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.

*) Альтернатива - 3x 3RT1466-6AP36

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
6SL3300-7TE32-6AA0	SINAMICS АКТИВНЫЙ ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ 3AC 380-480В, 50/60 ГЦ 132 КВТ И 160 КВТ АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ	124	по запросу (D)	1
6SL3300-7TE33-8AA0	SINAMICS АКТИВНЫЙ ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ 3AC 380-480В, 50/60 ГЦ 235 КВТ АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ	170	по запросу (D)	1
6SL3300-7TE35-0AA0	SINAMICS АКТИВНЫЙ ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ 3AC 380-480В, 50/60 ГЦ 300 КВТ АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ	190	по запросу (D)	1
6SL3300-7TE38-4AA0	SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 380/500KW 3AC 380-480V, 50/60HZ, 840A НОМИНАЛЬН. МОЩНОСТЬ: 500KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ	390	по запросу (D)	1
6SL3300-7TE41-4AA0	SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 630/900KW 3AC 380-480V, 50/60HZ, 1405A НОМИНАЛЬН. МОЩНОСТЬ: 900KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ	550	по запросу (D)	1
6SL3300-7TH35-8AA0	SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 560KW 3AC 660-690V, 50/60HZ, 575A НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ	400	по запросу (D)	1
6SL3300-7TH37-4AA0	SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 800KW 3AC 660-690V, 50/60HZ, 735A НОМИНАЛЬН. МОЩНОСТЬ: 800KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ	580	по запросу (D)	1
6SL3300-7TH41-3AA0	SINAMICS S120 МОДУЛЬ АКТИВНОГО ИНТЕРФЕЙСА ДЛЯ АКТИВНОГО СЕТЕВОГО МОДУЛЯ 1100/1400KW 3AC 660-690V, 50/60HZ, 1270A НОМИНАЛЬН. МОЩНОСТЬ: 1400KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ	620	по запросу (D)	1
