Активные модули питания формата шасси

Разделы

Активные модули питания формата шасси - Модули питания и силовые компоненты на стороне сети

Активные модули питания формата шасси - Модули питания и силовые компоненты на стороне сети



Самокоммутируемые блоки питания/рекуперации (с IGBT на входе и в цепи рекуперации) генерируют регулируемое напряжение для звена пост.тока. Это означает, что моторные модули развязаны от сетевого напряжения. Колебания сетевого напряжения в допустимых диапазонах не влияют на величину напряжения на двигателе.

Если необходимо, модули Active во встраиваемом формате также обеспечивают компенсацию реактивной мощности.

Дизайн

Сетевые модули Active во встраиваемом исполнении стандартно обладают следующими интерфейсами:

  • 1 x силовое подключение
  • 1 x подключение для 24 В DC питания электроники
  • 1 x подключение звена пост.тока
  • 3 x разъёма DRIVE-CLiQ
  • 2 x PE (защитное заземление)

Статус модуля Active отображается двумя многоцветными светодиодами.

Комплект поставки модулей Active включает:

  • Типы FX и GX:
    • 0.60 м (1.97 ft) кабель DRIVE-CLiQ для подключения к блоку управления CU320
  • Типы HX и JX
    • 0.35 м (1.15 ft) кабель DRIVE-CLiQ для подключения к блоку управления CU320
    • 2.10 м (6.89 ft) кабель DRIVE-CLiQ для подключения к первому моторному модулю

Интеграция

Сетевой модуль Active взаимодействует  с блоком управления CU320 по интерфейсу DRIVE-CLiQ.

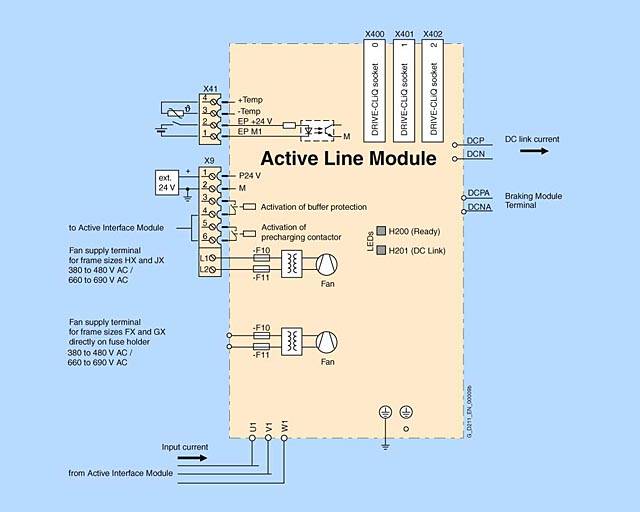

Схема подключения для модуля Active во встраиваемом исполнении

Технические данные

Сетевое напряжение
380 В до 480 В 3 AC

Сетевые модули Active во встраиваемом исполнении





6SL3330-7TE32-1AA0

6SL3330-7TE32-6AA0

6SL3330-7TE33-8AA0

6SL3330-7TE35-0AA0

Входная/мощность рекуперации Pn
при 400 В 3 AC
при 460 В 3 AC 1)

кВт (л.с.)

132
(200)

160
(225)

235
(350)

300
(450)

Входная/мощность рекуперации  для цикла S6 (40%) PS6

кВт

По запросу

Макс. входная/ мощность рекуперации Pmax

кВт

198

240

352.5

450

Напряжение звена пост.тока2)

В

1.5 x напряжение сети

Номинальный ток звена пост.тока In_DC

A

235

291

425

549

Ток звена пост.тока
IH_DC

A

209

259

378

489

Макс. ток звена пост.тока Imax_DC

A

352

436

637

823

Входной ток для

400 В 3 AC

A

210

260

380

490

Входной ток для цикла  S6 (40%)

A

По запросу

Макс. входной ток

A

315

390

570

735

Макс. потребление по
24 В DC питания электроники

A

1.1

1.1

1.35

1.35

Ёмкость звена пост.тока

μF

4200

5200

7800

9600

Макс. ёмкость звена пост.тока для группы приводов

μF

20800

20800

31200

38400

Макс. потребление (питание вентилятора)
по 400 В 2 AC

A

0.63

2

2.6

2.6

КПД η



0.98

0.98

0.98

0.98

Потери

кВт

2.2

2.7

3.9

4.8

Потребность в охлаждающем воздухе

м3/с (ft3/s)

0.17
(6)

0.23
(8.12)

0.36
(12.71)

0.36
(12.71)

Уровень звукового давления3)
50 Гц/60 Гц

dB (A)

74/76

75/77

76/78

76/78

Силовое подлючение
U1, V1, W1



Фланцевое соединение болтом M10,
макс. сечение 2 × 185 mm2

Подключение звена пост.тока DCP, DCN



Фланцевое соединение болтом M10,
макс. сечение  2 × 185 mm2

подключение PE



На корпусе болтом M10,
макс. сечение проводника
PE1/GND 1 × 185 mm2
PE2/GND 2 × 185 mm2

Степень защиты



IP20

IP20

IP20

IP20

Ширина

мм (inch)

326
(12.83)

326
(12.83)

326
(12.83)

326
(12.83)

Высота

мм (inch)

1400
(55.12)

1400
(55.12)

1533
(60.35)

1533
(60.35)

Глубина

мм (inch)

356
(14.02)

356
(14.02)

543
(21.38)

543
(21.38)

Размер



FX

FX

GX

GX

Вес, примерно

кг (lb)

98
(216)

98
(216)

132
(291)

132
(291)

1) Номинальная мощность в л.с. приведена только для облегчения выбора компонентов. Выходной ток сетевого модуля зависит от нагрузки моторным модулем и должен выбираться соответсвенно.

2) Напряжение звена пост.тока регулируемое и настраиваемое Заводская уставка  = 1.5 x напряжение сети.

3) Уровень звукового давления указан для модуля активного интерфейса (Active Interface Module) и сетевого модуля Active.



Напряжение сети
380 В до 480 В 3 AC

Модули Active во встраиваемом исполнении





6SL3330-7TE36-1AA0

6SL3330-7TE38-4AA0

6SL3330-7TE41-0AA0

6SL3330-7TE41-4AA0

Входная/мощность рекуперации Pn
при 400 В 3 AC
при 460 В 3 AC 1)

кВт (л.с.)

380
(550)

500
(700)

630
(800)

900
(1150)

Входная/мощность рекуперации для цикла S6 (40%) PS6

кВт

По запросу

Макс. Входная/ мощность рекуперации Pmax

кВт

570

750

945

1350

Напряжение звена пост. тока 2)

В

1.5 x напряжение сети

Ном. ток звена пост. тока In_DC

A

678

940

1103

1574

ток звена пост. тока
IH_DC

A

603

837

982

1401

Макс. ток звена пост. тока Imax_DC

A

1017

1410

1654

2361

Входной ток для 400 В 3 AC

A

605

840

985

1405

Входной ток для цикла S6 (40%)

A

По запросу

Макс. входной ток

A

907

1260

1477

2107

Макс. потребление по
24 В DC для питания электроники

A

1.4

1.4

1.5

1.7

Ёмкость звена пост.тока

μF

12600

16800

18900

28800

Макс. ёмкость звена пост.тока для группы приводов

μF

67200

67200

115200

115200

Макс. потребление (питание вентилятора)
по 400 В 2 AC

A

5.2

5.2

7.8

7.8

КПД η



0.98

0.98

0.98

0.98

Потери

кВт

6.2

7.7

10.1

13.3

Потребность в охлаждающем воздухе

м3/с(ft3/s)

0.78
(27.55)

0.78
(27.55)

1.08
(38.14)

1.08
(38.14)

Уровень звукового давления3)
50 Гц/60 Гц

dB (A)

78/80

78/80

78/80

78/80

Силовое подключение
U1, V1, W1



Фланцевое соединение болтом  M12,
макс. сечение 4 × 240 mm2

Фланцевое соединение болтом  M12,
макс. сечение 6 × 240 mm2

Подключение звена пост.тока
DCP, DCN



Фланцевое соединение для подключения к шине

Подключение PE



На корпусе болтом М12,
макс. сечение
PE1/GND 1 × 240 mm2
PE2/GND 2 × 240 mm2

Степень защиты



IP00

IP00

IP00

IP00

Ширина

мм (inch)

503
(19.8)

503
(19.8)

704
(27.72)

704
(27.72)

Высота

мм (inch)

1475
(58.07)

1475
(58.07)

1475
(58.07)

1475
(58.07)

Глубина

мм (inch)

540
(21.26)

540
(21.26)

540
(21.26)

540
(21.26)

Размер



HX

HX

JX

JX

Вес, примерно

кг (lb)

290
(640)

290
(640)

450
(992)

450
(992)

1) Номинальная мощность в л.с. приведена только для облегчения выбора компонентов. Выходной ток сетевого модуля зависит от нагрузки моторным модулем и должен выбираться соответсвенно.

2) Напряжение звена пост.тока регулируемое и настраиваемое Заводская уставка  = 1.5 x напряжение сети.

3)  Уровень звукового давления указан для модуля активного интерфейса (Active Interface Module) и сетевого модуля Active.



Сетевое напряжение
660 В до 690 В 3 AC

Модули Active во встраиваемом исполнении





6SL3330-7TH35-8AA0

6SL3330-7TH37-4AA0

6SL3330-7TH41-0AA0

6SL3330-7TH41-3AA0

Входная/мощность рекуперации Pn для  690 В 3 AC

кВт

560

800

1100

1400

Входная/мощность рекуперации цикла S6 (40%) PS6

кВт

По запросу

Макс. входная/ мощность рекуперации Pmax

кВт

840

1200

1650

2100

Напряжение звена пост. тока 1)

В

1.5 x напряжение сети

Номинальный ток звена пост. тока In_DC

A

644

823

1148

1422

Ток звена пост. тока
IH_DC

A

573

732

1022

1266

Макс. ток звена пост. тока Imax_DC

A

966

1234

1722

2133

Входной ток при 690 В 3 AC

A

575

735

1025

1270

Входной ток для цикла S6 (40%)

A

По запросу

Макс. входной ток

A

862

1102

1537

1905

Макс. потребление по
24 В DC питания электроники

A

1.4

1.5

1.7

1.7

Ёмкость звена пост. тока

μF

7400

11100

14400

19200

Макс. ёмкость звена пост. тока для группы приводов

μF

29600

44400

76800

76800

Макс. потребление (питание вентилятора) по 690 В 2 AC

A

3

4.5

4.5

4.5

КПД η



0.98

0.98

0.98

0.988

Потери

кВт

6.8

10.2

13.6

16.5

Потребность в охлаждающем воздухе

м3/с (ft3/s)

0.78
(27.55)

1.1
(38.85)

1.1
(38.85)

1.1
(38.85)

Уровень звукового давления2)
50 Гц/60 Гц

dB (A)

78/80

78/80

78/80

78/80

Силовое подключение
U1, V1, W1



Фланцевое соединение болтом  M12, макс. сечение  4 × 240 mm2

Фланцевое соединение болтом  M12,
макс. сечение 6 × 240 mm2

подключение звена пост. тока
DCP, DCN



Фланцевое соединение для подключения к шине

подключение PE



На корпусе болтом М12,
макс. сечение
PE1/GND 1 × 240 mm2
PE2/GND 2 × 240 mm2

Сетпень защиты



IP00

IP00

IP00

IP00

Ширина

мм  (inch)

503
(19.8)

704
(27.72)

704
(27.72)

704
(27.72)

Высота

мм (inch)

1475
(58.07)

1475
(58.07)

1475
(58.07)

1475
(58.07)

Глубина

мм (inch)

540
(21.26)

540
(21.26)

540
(21.26)

540
(21.26)

Размер



HX

JX

JX

JX

Вес, примерно

кг (lb)

290
(640)

450
(992)

450
(992)

450
(992)

1) Напряжение звена пост.тока регулируемое и настраиваемое Заводская уставка  = 1.5 x напряжение сети.

2)  Уровень звукового давления указан для модуля активного интерфейса (Active Interface Module) и сетевого модуля Active.

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6SL3330-7TE32-1AA0SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 220A, 132КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ88по запросу (D)1
6SL3330-7TE32-6AA0SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 265A, 160КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ88по запросу (D)1
6SL3330-7TE33-8AA0SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 390A, 235КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ152по запросу (D)1
6SL3330-7TE35-0AA0SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 500A, 300КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ152по запросу (D)1
6SL3330-7TE36-1AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 605A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 380KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ265по запросу (X)1
6SL3330-7TE38-4AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 840A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 500KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ294по запросу (X)1
6SL3330-7TE41-0AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 985A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 630KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ410по запросу (X)1
6SL3330-7TE41-4AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 1405A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 900KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ440по запросу (X)1
6SL3330-7TH35-8AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 575A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ294по запросу (X)1
6SL3330-7TH37-4AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 735A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 800KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ426по запросу (X)1
6SL3330-7TH41-0AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 1025A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 1100KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ464по запросу (X)1
6SL3330-7TH41-3AA0SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 1270A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 1400KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ464по запросу (X)1
