Активные модули питания книжного формата Модули питания/рекуперации с автономным управлением (с IGBT в прямом и обратном направлении) вырабатывают регулируемое напряжение промежуточного контура. Тем самым подключенные модули двигателей не зависят от напряжения сети. Колебания напряжения в сети в допустимых пределах не влияют на напряжение двигателя. Активные модули питания подходят для подключения к заземленным (TN, TT) и не заземленным (IT) сетям.
Предварительная зарядка промежуточного контура осуществляется через встроенные резисторы.
Дизайн
Активные модули питания книжного формата Активные линейные модули книжного формата поддерживают в качестве стандартных следующие интерфейсы:
- 1 подключение питания с помощью зажимов под винт
- 1 подключение для электронного источника тока 24 В пост. тока с помощью адаптера терминала 24 В, включенного в объем поставки
- 1 подключение вставки постоянного тока с использованием интегрированной общей шины постоянного тока
- 3 DRIVE-CLiQ разъёма
- 2 (защитное заземление) соединения
Состояние активных линейных модулей указывается с помощью двух многоцветных светодиодов.
На активном линейном модуле с шириной 100 мм (3,94 дюйм), защита кабель питания может быть подключена к интегрированной плате экранированного штекера с помощью терминала экранированного штекера или зажима трубки, например, тип Weidmüller KLBÜ CO 4, Защищенный терминал экранированного штекера запрещается использовать для возврата деформации. Набор экранированных штекеров доступен для модулей с шириной 150 мм (5,91 дюйм), 200 мм (7,87 дюйм) и 300 мм (11,81 дюйм).
Защита кабелей сигнализации может быть подключена к линейному модулю с помощью терминала экранированного штекера, например, типа Weidmüller KLBÜ 3-8 SC.
В объем поставки активных линейных модулей входят следующие элементы:
- Кабель DRIVE-CLiQ для подключения к блоку управления для управления двигателем слева
- Кабель DRIVE-CLiQ (длина зависит от ширины модуля) для подключения активных линейных модулей к прилегающим модулям двигателя
- Перемычка для подключения общей шины 24 В пост. тока к прилегающему модулю двигателя
- 24 В адаптер терминала (X24)
- Соединитель X21 для цифровых входов
- Блок вентиляторов для активных модулей питания 80 кВт и 120 кВт. Напряжение питания для блока вентиляторовподается с активного модуля питания
- 1 комплект предупреждающих наклеек на иностранных языках
Интеграция
Активные модули питания книжного формата Активный модуль питания связывается по DRIVE−CLiQ с управляющим модулем CU320.

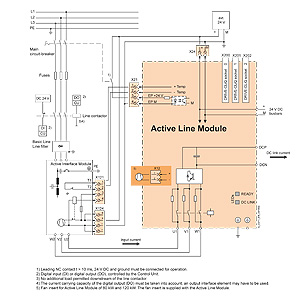

Пример подключения 16 кВт и 36 кВт Активного модуля питания в книжном формате.
Пример подключения 55 кВт и 120 кВт Активного модуля питания в книжном формате.
Технические данные
Активные модули питания книжного формата | Общие технические данные | |
|---|---|
| Данные. Электричество | |
| Напряжение при соединении питающей линии (до 2000 м (6562 фт) над уровнем моря) | 380 ... 480 В 3 AC ±10 % (-15 % < 1 мин) 1) |
| Частота сети | 47 … 63 Гц |
| Коэффициент мощности |
|
|
|
| 1,0 (заводские настройки), можно изменить путем ввода реактивной текущей контрольной точки |
| 1,0 (заводские настройки) |
|
|
| > 0.96 |
| 0.65 … 0.90 |
| Категория перенапряжения по EN 60664‑1 | Class III |
| DC сетевое напряжение Vd | В "Активном режиме" напряжение вставки постоянного тока контролируется и может быть изменено при отключении напряжения от напряжения в сети. В "Интеллектуальном режиме“ напряжение вставки постоянного тока контролируется пропорционально напряжению в сети для среднего значения точного напряжения в сети.заводские настройки для напряжения вставки постоянного тока: 380 … 400 В 3 AC: 600 В (Активный режим) 400 … 415 В 3 AC: 625 В (Активный режим) 416 … 480 В 3 AC: 1.35 x напряжение в сети (Интеллектуальный режим) |
| Источник питания для электроники | 24 В DC, -15 %/+20 % |
| Подавление радиопомех | |
|
|
| Отсутствует подавление радиопомех |
| Категория C2 в EN 61800‑3 |
|
|
| Категория C3 в EN 61800‑3 до 350 м (1148 ft) общей длины кабеля |
| Категория C2 в EN 61800-3 до 350 м (1148 ft) общей длины кабеляКатегория C3 в EN 61800‑3 от 350 m до 1000 m (1148 ... 3281 ft) общей длины кабеля |
| Окружающие условия | |
| Тип охлаждения |
|
| Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей | 0 … 40 °C (32 … 104 °F) без превышения норм,> 40 … 55 °C (104 … 131 °F) см. нормативные характеристики |
| Высота участка | До 1000 м (1328 фт) над уровнем моря без превышения норм,> 1000 м до 4000 м (>3280 фт до 13126 фт) выше уровня моря см. нормативные данные |
| Сертификаты | |
| Соответствие | CE (low-voltage and EMC Directives) |
| Утверждение | cULus (File No.: E192450) |
1) Активные модули питания от 16 kW до 55 kW с версией матобеспечения V2.5 и соответствующим параметрированием также работают в сетях с 200 ... 240 V 3 AC ±10 %
| Сетевое напряжение 380 ... 480 В 3 AC | Активный модуль питания книжного формата | |||||
|---|---|---|---|---|---|---|
| Внутреннее воздушное охлаждение | 6SL3130- | 7TE21‑6AA3 | 7TE23‑6AA3 | 7TE25‑5AA3 | 7TE28‑0AA3 | 7TE31‑2AA3 |
| Внешнее воздушное охлаждение | 6SL3131- | 7TE21‑6AA3 | 7TE23‑6AA3 | 7TE25‑5AA3 | 7TE28‑0AA3 | 7TE31‑2AA3 |
| Cold plate охлаждение | 6SL3136- | 7TE21‑6AA3 | 7TE23‑6AA3 | 7TE25‑5AA3 | 7TE28‑0AA3 | 7TE31‑2AA3 |
| Мощность питания/рекуперации |
|
|
|
|
|
|
|
|
|
|
|
|
|
| кВт | 16 | 36 | 55 | 80 (64 4)) | 120 (84 4)) |
| (л.с.) | (18) | (40) | (60) | (100) (75 4)) | (150) (100 4)) |
| кВт | 21 | 47 | 71 | 106 | 158 |
| кВт | 35 | 70 | 91 | 131 | 175 |
| Ток промежуточного контура |
|
|
|
|
|
|
| A | 27 | 60 | 92 | 134 | 200 |
| A | 35 | 79 | 121 | 176 | 244 |
| A | 59 | 117 | 152 | 218 | 292 |
| Входной ток |
|
|
|
|
|
|
| A | 26 | 58 | 88 | 128 | 192 |
| A | 35 | 79 | 121 | 176 | 244 |
| A | 59 | 117 | 152 | 195 | 292 |
| Потребление тока питание электроники 24 V DC , макс. | A | 1.1 | 1.5 | 1.9 | 2.0 | 2.5 |
| Допустимый ток |
|
|
|
|
|
|
| A | 20 | 20 | 20 | 20 | 20 |
| A | 100 | 200 | 200 | 200 | 200 |
| Емкость промежуточного контура |
|
|
|
|
|
|
| μF | 710 | 1410 | 1880 | 2820 | 3995 |
| μF | 20000 | 20000 | 20000 | 20000 | 20000 |
| Внутреннее/внешнее охлаждение |
|
|
|
|
|
|
|
|
|
|
|
|
|
| кВт | 0.29 | 0.67 | 0.95 | 1.39 | 2.26 |
| кВт | 0.09/0.2 | 0.17/0.5 | 0.25/0.7 | 0.34/1.05 | 0.55/1.71 |
| м3/с | 0.016 | 0.031 | 0.044 | 0.144 | 0.144 |
| дБ | < 60 | < 65 | < 60 | < 75 | < 75 |
| Cold plate охлаждение |
|
|
|
|
|
|
| кВт | 0.07/0.21 | 0.13/0.52 | 0.19/0.74 | 0.3/1.1 | 0.46/1.8 |
| K/W | 0.075 | 0.055 | 0.05 | 0.028 | 0.028 |
| Подключение к сети U1, V1, W1 |
| винтовые зажимы(X1) | винт для кольцевого кабельного наконечника,M6 (X1) | винт для кольцевого кабельного наконечника,M8 (X1) | винт для кольцевого кабельного наконечника,M8(X1) | винт для кольцевого кабельного наконечника,M8 (X1) |
| мм2 | 2.5 … 10 | 2.5 … 50 | 2.5 … 95, 2 × 35 | 2.5 … 120, 2 × 50 | 2.5 … 120, 2 × 50 |
| опорная поверхность экрана |
| встроена в штекер | см. Принадлежности | см. Принадлежности | см. Принадлежности | см. Принадлежности |
| PE подключение |
| M5 винтом | M6 винтом | M6 винтом | M8 винтом | M8 винтом |
| Длина кабеля, макс. (сумма всех кабелей и промежуточного контура) |
|
|
|
|
|
|
| м | 350 2) (1148) | 350 2) (1148) | 1000 (3281) | 1000 (3281) | 1000 (3281) |
| м | 560 2) (1837) | 560 2) (1837) | 1500 (4922) | 1500 (4922) | 1500 (4922) |
| Степень защиты |
| IP20 | IP20 | IP20 | IP20 | IP20 |
| Размеры |
|
|
|
|
|
|
| мм | 100 (3.94) | 150 (5.91) | 200 (7.87) | 300 (11.81) | 300 (11.81) |
| мм | 380 (14.96) | 380 (14.96) | 380 (14.96) | 380 (14.96) | 380 (14.96) |
| мм | – | – | – | 629 (24.76) | 629 (24.76) |
|
|
|
|
|
|
|
| мм | 270 (10.63) | 270 (10.63) | 270 (10.63) | 270 (10.63) | 270 (10.63) |
| мм | 226/66.5 (8.90/2.62) | 226/71 (8.90/2.80) | 226/92 (8.90/3.62) | 226/82 (8.90/3.23) | 226/82 (8.90/3.23) |
| мм | 226 (8.90) | 226 (8.90) | 226 (8.90) | 226 (8.90) | 226 (8.90) |
| Вес, примерно |
|
|
|
|
|
|
| кг | 7 (15.4) | 10.3 (22.7) | 17 (37.5) | 23 (50.7) | 23 (50.7) |
| кг | 8.8 (19.4) | 13.8 (30.4) | 18.5 (40.8) | 27.7 (61.1) | 30.7 (67.7) |
| кг | 6.1 (13.5) | 10.2 (22.5) | 13.8 (30.4) | 20.3 (44.8) | 20.4 (45.0) |
1) Мощность потерь модуля двигателя при ном. мощности без потерь питания электроники DC 24 В.
2) Ном. ток промежуточного контура для расчета внешнего соединения DC. Расчет тока промежуточного контура для расчета модуля питания см. Указания попроектированию “Силовые части/Модули питания” на прилагаемом CD−ROM.
3) Вентилятор поставляется вместе с модулем двигателя и должен быть смонтирован перед вводом в эксплуатацию модуля двигателя.
4) В случае охлаждения пластиной снижение номинальной мощности необходимо из-за передачи тепла на внешний тепловой приемник (смотри описание системы).
5) Номинальный уровень в лс представлен только для простоты предписанных компонентов. Мощность модулей питания зависит от нагрузки модулей двигателей и должна быть масштабирована соответственно.
Характеристика
Активные модули питания книжного формата Перегрузочная способность
Цикл загрузки с предыдущей загрузкой
Цикл загрузки с предыдущей загрузкой
Цикл загрузки с предыдущей загрузкой
Нормативные данные
Выходная мощность зависит от окружающей температуры
Выходная мощность зависит от высоты при монтаже
Снижение номинального напряжения зависит от высоты при монтаже
Выходная мощность зависит от общей длины кабеля
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3066-4CA00-0AA0 | 753 | SINAMICS ЗАГЛУШКА ДЛЯ ЗАЩИТЫ ОТ ПЫЛИ ДЛЯ ПОРТА DRIVE-CLIQ 50 ШТУК | 33.45 |
