Активные сетевые модули формата шасси
Элементы с обратной связью/питанием с функцией восстановления с автоматической коммутацией (с IGBT на входе и направлениями обратной связи с восстановлением в режиме генерирования) генерируют управляемое напряжение вставки постоянного тока. Это означает, что подключенные модули двигателя отключены от напряжения в сети. Колебания напряжения в сети в допустимых пределах не влияют на напряжение двигателя.
При необходимости активные линейные модули также могут обеспечивать компенсацию реактивной мощности.Активные линейные модули можно использовать для подключения к системам с заземленной нейтралью (TN, TT) и системам без заземления (IT).
Дизайн
Активные сетевые модули формата шасси Активные линейные модули в формате шасси поддерживают в качестве стандартных следующие интерфейсы:
1 подключение питания 1 подключение к электронному источнику питания 24 В пост.тока Подключение вставки постоянного тока, 3 DRIVE CLiQ сокета 2 (защитное заземление) соединения
Состояние активных линейных модулей указывается с помощью двух многоцветных СИДов.В объем поставки активных линейных модулей входят следующие элементы:
Типы FX и GX:
Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D
Типы HX и JX:
Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D Кабель DRIVE CLiQ 2,10 м (6,89 фт) для подключения к первому модулю двигателя
Интеграция
Активные сетевые модули формата шасси Активные линейные модули взаимодействуют с блоком управления CU320 или SIMOTION D с использованием DRIVE.

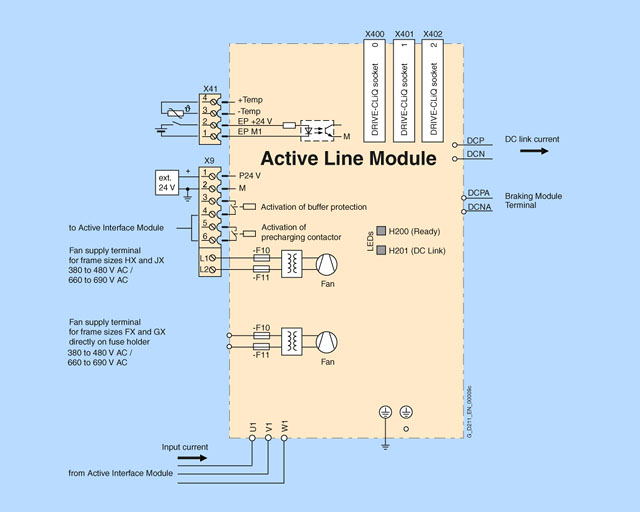

Стандартное подключение активного линейного модуля в формате шасси
Технические данные
Активные сетевые модули формата шасси | Общие технические данные | |
|---|---|
| Данные. Электричество | |
| Напряжение при соединении питающей линиидо 2000 м (6562 фт) над уровнем моря | 380 В до 480 В 3 AC ± 10% (– 15% < 1 мин) или660 В до 690 В 3 AC ± 10% (– 15% < 1 мин) |
| Частота сети | 47 Гц до 63 Гц |
| Коэффициент мощности |
|
| 1,0 (заводские настройки), можно изменить путем ввода реактивной текущей контрольной точки |
| 1,0 (заводские настройки) |
| Категория перенапряжения | Класс III для EN 60664 1 3 |
| Напряжение вставки пост. тока Ud | В "Активном режиме“ напряжение вставки постоянного тока контролируется и может быть изменено при отключении напряжения от напряжения в сети Заводские настройки для напряжения вставки постоянного тока: 1,5 x напряжение в сети |
| Источник питания для электроники | 24 В DC – 15%/+ 20% |
| Подавление радиопомех | |
| Категория до EN 61800 3 |
| Класс A1 в EN 55011 икатегория C2 в EN 61800 3 |
| Окружающие условия | |
| Тип охлаждения | Искусственное охлаждение воздуха с использованием встроенного вентилятора |
| Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей | 0°C до + 40 °C (32°F до +104°F) без превышения норм,>40°C до + 55 °C (>104°F до +131°F) см. нормативные характеристики |
| Высота при монтаже | до 2,000 м (6563 фт) над уровнем моря без превышения норм,> 2000 м до 4000 м (>6563 фт до 13126 фт) выше уровня моря см. нормативные данные |
| Сертификаты | |
| Соответствие | CE (низкое напряжение и директивы EMC) |
| Утверждение | cULus (Документ No.: E192450) |
| Напряжение сети 380 В до 480 В 3 AC | Активные линейные модули в формате шасси | ||||
|---|---|---|---|---|---|
|
| 6SL3330-7TE32-1AA0 | 6SL3330-7TE32-6AA0 | 6SL3330-7TE33-8AA0 | 6SL3330-7TE35-0AA0 | |
| Энергия с обратной связью/восстановлениемPn с 400 В 3 ACс460 В 3 AC1) | кВт(HP) | 132 (200) | 160 (225) | 235 (350) | 300 (450) |
| Энергия с обратной связью/восстановлениемдля нагрузки S6 (40%)PS6 | кВт | On request | On request | On request | On request |
| макс. питание Pmax | кВт | 198 | 240 | 352,5 | 450 |
| Номинальный ток на вставке постоянного тока In_DC | A | 235 | 291 | 425 | 549 |
| вставки постоянного тока IH_DC | A | 209 | 259 | 378 | 489 |
| макс. вставки постоянного токаImax_DC | A | 352 | 436 | 637 | 823 |
| Входной токдля 3 AC 400 V | A | 210 | 260 | 380 | 490 |
| Входной токдля нагрузки S6 (40%)PS6 | A | On request | On request | On request | On request |
| макс. входной ток | A | 315 | 390 | 570 | 735 |
| макс. требования к токуИсточник питания для электроники 24 В пост. ток | A | 1.1 | 1.1 | 1.35 | 1.35 |
| емкость вставки постоянного тока | мкФ | 4200 | 5200 | 7800 | 9600 |
| макс. текущие требования (источник для вентилятора)с 400 V 2 AC | A | 0.63 | 2.0 | 2.6 | 2.6 |
| Эффективность η |
| 0.98 | 0.98 | 0.98 | 0.98 |
| Потеря питания | кВт | 2.2 | 2.7 | 3.9 | 4.8 |
| Требование к охлаждению воздуха | м3/с фнт3/с) | 0.17 (6) | 0.23 (8.12) | 0.36 (12.71) | 0.36 (12.71) |
| Уровень звукового давления2) при 50 Гц/60 Гц | Дб (A) | 74/76 | 75/77 | 76/78 | 76/78 |
| Подключение питанияU1, V1, W1 |
| фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 | фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 | фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 | фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 |
| вставки постоянного токаподключениеDCP, DCN |
| фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 | фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 | фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 | фланцевое соединение с болтом M10,макс. поперечное сечение 2 × 185 мм2 |
| PE-соединение |
| На корпусе с болтами M10макс. поперечное сечениеPE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2 | На корпусе с болтами M10макс. поперечное сечениеPE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2 | На корпусе с болтами M10макс. поперечное сечениеPE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2 | На корпусе с болтами M10макс. поперечное сечениеPE1/GND 1 × 185 мм2 PE2/GND 2 × 185 мм2 |
| макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фнт) | 1000 (1328) | 1000 (1328) | 1000 (1328) | 1000 (1328) |
| Степень защиты |
| IP20 | IP20 | IP20 | IP20 |
| Ширина | мм (фнт) | 326 (12.83) | 326 (12.83) | 326 (12.83) | 326 (12.83) |
| Высота | мм (фнт) | 1400 (55.12) | 1400 (55.12) | 1533 (60.35) | 1533 (60.35) |
| Глубина | мм (фнт) | 356 (14.02) | 356 (14.02) | 543 (21.38) | 543 (21.38) |
| Размер |
| FX | FX | GX | GX |
| Вес, приблиз. | кг (lb) | 88 (194) | 88 (194) | 152 (335) | 152 (335) |
1) Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом.2) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля
| Напряжение сети 380 В до 480 В 3 AC | Активные линейные модули в формате шасси | ||||
|---|---|---|---|---|---|
|
| 6SL3330-7TE36-1AA0 | 6SL3330-7TE38-4AA0 | 6SL3330-7TE41-0AA0 | 6SL3330-7TE41-4AA0 | |
| Энергия с обратной связью/восстановлениемPnс 400 В 3 перм.токс 360 В 3 перм.ток1) | кВт (HP) | 380 (550) | 500 (700) | 630 (800) | 900 (1150) |
| Энергия с обратной связью/восстановлениемдля нагрузки S6 (40%)PS6PS6 | кВт | On request | On request | On request | On request |
| макс. питание I/RFPmax | kW | 570 | 750 | 945 | 1350 |
| Номинальный ток на вставке постоянного токаIn_DC | A | 678 | 940 | 1103 | 1574 |
| вставки постоянного тока IH_DC | A | 603 | 837 | 982 | 1401 |
| макс. вставки постоянного токаImax_DC | A | 1017 | 1410 | 1654 | 2361 |
| Входной токдля 3 перм.тока 400 В | A | 605 | 840 | 985 | 1405 |
| Входной токдля нагрузки S6 (40%)PS6 | A | On request | On request | On request | On request |
| макс. входной ток | A | 907 | 1260 | 1477 | 2107 |
| макс. требования к токуИсточник питания для электроники 24 В пост. ток | A | 1.4 | 1.4 | 1.5 | 1.7 |
| емкость вставки постоянного тока | μF | 12600 | 16800 | 18900 | 28800 |
| макс. текущие требования (источник для вентилятора)с 400 В 2 AC | A | 5.2 | 5.2 | 7.8 | 7.8 |
| Эффективность η |
| 0.98 | 0.98 | 0.98 | 0.98 |
| Потеря питания | kW | 6.2 | 7.7 | 10.1 | 13.3 |
| Требование к охлаждению воздуха | m3/s ft3/s) | 0.78 (27.55) | 0.78 (27.55) | 1.08 (38.14) | 1.08 (38.14) |
| Уровень звукового давления2) при 50 Гц/60 Гц | dB(A) | 78/80 | 78/80 | 78/80 | 78/80 |
| Подключение питанияU1, V1, W1 |
| фланцевое соединение с болтом M12,макс. поперечное сечение 4 × 240 мм2 | фланцевое соединение с болтом M12,макс. поперечное сечение 4 × 240 мм2 | фланцевое соединение с болтом M12,макс. поперечное сечение 6 × 240 мм2 | фланцевое соединение с болтом M12,макс. поперечное сечение 6 × 240 мм2 |
| вставки постоянного токаподключениеDCP, DCN |
| Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины |
| PE-соединение |
| На корпусе с болтами M12макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 | На корпусе с болтами M12макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 | На корпусе с болтами M12макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 | На корпусе с болтами M12макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 |
| макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | m (ft) | 1500 (4921) | 1500 (4921) | 1500 (4921) | 1500 (4921) |
| Степень защиты |
| IP00 | IP00 | IP00 | IP00 |
| Ширина | mm (inch) | 503 (19.8) | 503 (19.8) | 704 (27.72) | 704 |
| Высота | mm (inch) | 1475 (58.07) | 1475 (58.07) | 1475 (58.07) | 1475 (58.07) |
| Глубина | mm (inch) | 540 (21.26) | 540 (21.26) | 540 (21.26) | 540 (21.26) |
| Размер |
| HX | HX | JX | JX |
| Вес, приблиз. | kg (lb) | 290 (640) | 290 (640) | 450 (992) | 450 (992) |
1) Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом.2) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля
| Напряжение сети 660 В до 690 В 3 перм.ток | Активные линейные модули в формате шасси | ||||
|---|---|---|---|---|---|
|
| 6SL3330-7TH35-8AA0 | 6SL3330-7TH37-4AA0 | 6SL3330-7TH41-0AA0 | 6SL3330-7TH41-3AA0 | |
| Энергия с обратной связью/восстановлениемPnс 690 В 3 перм.ток | кВт | 560 | 800 | 1100 | 1400 |
| Энергия с обратной связью/восстановлениемдля нагрузки S6 (40%)PS6PS6 | kW | По запросу | По запросу | По запросу | По запросу |
| макс. питание I/RFPmax | кВт | 840 | 1200 | 1650 | 2100 |
| Номинальный ток на вставке постоянного токаIn_DC | A | 644 | 823 | 1148 | 1422 |
| вставки постоянного токаIH_DC | A | 573 | 732 | 1022 | 1266 |
| макс. вставки постоянного токаI I max_DC | A | 966 | 1234 | 1722 | 2133 |
| Входной токдля 3 AC 690 В | A | 575 | 735 | 1025 | 1270 |
| Входной токдля нагрузки S6 (40%)PS6 | A | On request | On request | On request | On request |
| макс. входной ток | A | 862 | 1102 | 1537 | 1905 |
| макс. требования к токуИсточник питания для электроники 24 В пост. ток | A | 1.4 | 1.5 | 1.7 | 1.7 |
| емкость вставки постоянного тока | мкФ | 7400 | 11100 | 14400 | 19200 |
| макс. текущие требования (источник для вентилятора)с 690 В 2 AC | A | 3 | 4.5 | 4.5 | 4.5 |
| Эффективность η |
| 0.98 | 0.98 | 0.98 | 0.988 |
| Потеря питания | кВт | 6.8 | 10.2 | 13.6 | 16.5 |
| Требование к охлаждению воздуха | м3/с (фнт3/с) | 0.78 (27.55) | 1.1 (38.85) | 1.1 (38.85) | 1.1 (38.85) |
| Уровень звукового давления1) при 50 Гц/60 Гц | Дб (A) | 78/80 | 78/80 | 78/80 | 78/80 |
| Подключение питанияU1, V1, W1 |
| фланцевое соединение с болтом M12,макс. поперечное сечение 4 × 240 мм2 | фланцевое соединение с болтом M12,макс. поперечное сечение 6 × 240 мм2 | фланцевое соединение с болтом M12,макс. поперечное сечение 6 × 240 мм2 | фланцевое соединение с болтом M12,макс. поперечное сечение 6 × 240 мм2 |
| вставки постоянного токаподключениеDCP, DCN |
| Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины |
| PE-соединение |
| На корпусе с болтами M12,макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 | На корпусе с болтами M12,макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 | На корпусе с болтами M12,макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 | На корпусе с болтами M12,макс. поперечное сечениеPE1/GND 1 × 240 мм2 PE2/GND 2 × 240 мм2 |
| макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фнт) | 1500 (4921) | 1500 (4921) | 1500 (4921) | 1500 (4921) |
| Степень защиты |
| IP00 | IP00 | IP00 | IP00 |
| Ширина | мм (дюйм) | 503 (19.8) | 704 (27.72) | 704 (27.72) | 704 (27.72) |
| Высота | мм (дюйм) | 1475 (58.07) | 1475 (58.07) | 1475 (58.07) | 1475 (58.07) |
| Глубина | мм (дюйм) | 540 (21.26) | 540 (21.26) | 540 (21.26) | 540 (21.26) |
| Размер |
| HX | JX | JX | JX |
| Вес, приблиз. | кг (фнт) | 290 (640) | 450 (992) | 450 (992) | 450 (992) |
1) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.
Характеристика
Активные сетевые модули формата шасси Перегрузочнаяспособность
Высшаяперегрузка
Нормативные данные
Снижение номинального напряжения зависит от окружающей температуры
Примечание: Коэффициент снижения номинальной мощности kT > 1,0 возможен только вместе со "Снижением номинального напряжения в зависимости от высоты при монтаже". Также см. Описание системы.
Снижение номинального тока зависит от высоты при монтаже
Снижение номинального напряжения зависит от высоты при монтаже
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3330-7TE36-1AA3 | 601 | SINAMICS ACTIVE LINE MODULE 3AC 380-480V, 50/60HZ, 605A OUTPUT: DC 510 - 720V RATED POWER: 380KW BUILT-IN UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE | 20130.00 |
| 6SL3330-7TE37-5AA3 | 601 | SINAMICS ACTIVE LINE MODULE 3AC 380-480V, 50/60HZ, 745A OUTPUT: DC 510 - 720V RATED POWER: 450KW BUILT-IN UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE | 24970.00 |
| 6SL3330-7TE38-4AA3 | 601 | SINAMICS ACTIVE LINE MODULE 3AC 380-480V, 50/60HZ, 840A OUTPUT: DC 510 - 720V RATED POWER: 500KW BUILT-IN UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE | 28050.00 |
| 6SL3330-7TE41-0AA3 | 601 | SINAMICS ACTIVE LINE MODULE 3AC 380-480V, 50/60HZ, 985A OUTPUT: DC 510 - 720V RATED POWER: 630KW BUILT-IN UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE | 34540.00 |
| 6SL3330-7TE41-2AA3 | 601 | SINAMICS ACTIVE LINE MODULE 3AC 380-480V, 50/60HZ, 1260A OUTPUT: DC 510 - 720V RATED POWER: 800KW BUILT-IN UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE | 43670.00 |
| 6SL3330-7TE41-4AA3 | 601 | SINAMICS ACTIVE LINE MODULE 3AC 380-480V, 50/60HZ, 1405A OUTPUT: DC 510 - 720V RATED POWER: 900KW BUILT-IN UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE | 48950.00 |
| 6SL3330-7TG41-3AA3 | 601 | SINAMICS ACTIVE LINE MODULE 3AC 500-690V, 50/60HZ, 1270A OUTPUT: DC 750 - 1035V RATED POWER: 1400KW BUILT-IN UNIT IP00 DESIGN CIM INTERNAL AIR COOLING INCL. DRIVE-CLIQ CABLE | 64350.00 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3066-4CA00-0AA0 | 753 | SINAMICS ЗАГЛУШКА ДЛЯ ЗАЩИТЫ ОТ ПЫЛИ ДЛЯ ПОРТА DRIVE-CLIQ 50 ШТУК | 33.45 |
