Элементы с обратной связью/питанием с функцией восстановления с автоматической коммутацией (с IGBT на входе и направлениями обратной связи с восстановлением в режиме генерирования) генерируют управляемое напряжение вставки постоянного тока. Это означает, что подключенные модули двигателя отключены от напряжения в сети. Колебания напряжения в сети в допустимых пределах не влияют на напряжение двигателя. При необходимости активные линейные модули также могут обеспечивать компенсацию реактивной мощности.
Активные линейные модули можно использовать для подключения к системам с заземленной нейтралью (TN, TT) и системам без заземления (IT). |
Дизайн Активные линейные модули в формате шасси поддерживают в качестве стандартных следующие интерфейсы: 1 подключение питания
1 подключение к электронному источнику питания 24 В пост.тока
Подключение вставки постоянного тока,
3 DRIVE CLiQ сокета
2 (защитное заземление) соединения Состояние активных линейных модулей указывается с помощью двух многоцветных СИДов.
В объем поставки активных линейных модулей входят следующие элементы: Типы FX и GX: Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D Типы HX и JX: Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D
Кабель DRIVE CLiQ 2,10 м (6,89 фт) для подключения к первому модулю двигателя |

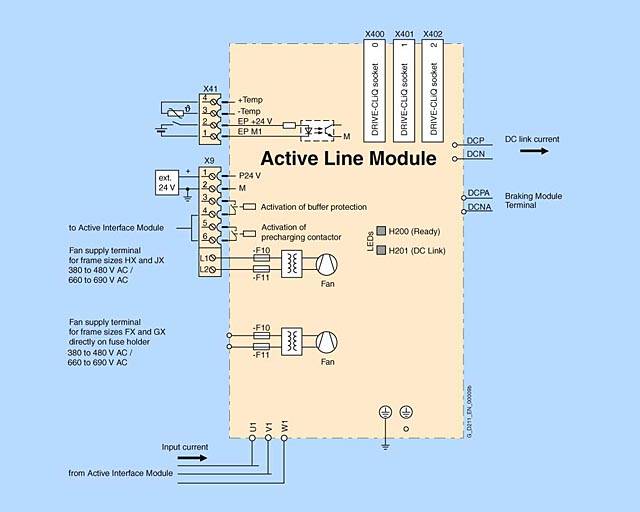

ИнтеграцияАктивные линейные модули взаимодействуют с блоком управления CU320 или SIMOTION D с использованием DRIVE.  Стандартное подключение активного линейного модуля в формате шасси |
Технические данные | Общие технические данные | | Данные. Электричество | | Напряжение при соединении питающей линии
до 2000 м (6562 фт) над уровнем моря
| 380 В до 480 В 3 AC ± 10% (– 15% < 1 мин) или
660 В до 690 В 3 AC ± 10% (– 15% < 1 мин)
| | Частота сети | 47 Гц до 63 Гц | | Коэффициент мощности | | - Основной коэффициент мощности
| 1,0 (заводские настройки), можно изменить путем ввода реактивной текущей контрольной точки | | | 1,0 (заводские настройки) | | Категория перенапряжения | Класс III для EN 60664 1 3 | | Напряжение вставки пост. тока Ud | В "Активном режиме“ напряжение вставки постоянного тока контролируется и может быть изменено при отключении напряжения от напряжения в сети Заводские настройки для напряжения вставки постоянного тока: 1,5 x напряжение в сети | | Источник питания для электроники | 24 В DC – 15%/+ 20% | | Подавление радиопомех | - Стандарт (с активным модулем интерфейса)
| Категория до EN 61800 3 | - С линейным фильтром (и активным модулем интерфейса)
| Класс A1 в EN 55011 и
категория C2 в EN 61800 3
| | Окружающие условия | | Тип охлаждения | Искусственное охлаждение воздуха с использованием встроенного вентилятора | | Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей | 0°C до + 40 °C (32°F до +104°F) без превышения норм,
>40°C до + 55 °C (>104°F до +131°F) см. нормативные характеристики
| | Высота при монтаже | до 2,000 м (6563 фт) над уровнем моря без превышения норм,
> 2000 м до 4000 м (>6563 фт до 13126 фт) выше уровня моря см. нормативные данные | | Сертификаты | | Соответствие | CE (низкое напряжение и директивы EMC) | | Утверждение | cULus (Документ No.: E192450) |
| Напряжение сети 380 В до 480 В 3 AC | Активные линейные модули в формате шасси | | | 6SL3330-7TE32-1AA0 | 6SL3330-7TE32-6AA0 | 6SL3330-7TE33-8AA0 | 6SL3330-7TE35-0AA0 | | Энергия с обратной связью/восстановлением
Pn
с 400 В 3 AC
с460 В 3 AC1) | кВт(HP) | 132 (200) | 160 (225) | 235 (350) | 300 (450) | | Энергия с обратной связью/восстановлением
для нагрузки S6 (40%)PS6 | кВт | On request | On request | On request | On request | | макс. питание
Pmax | кВт | 198 | 240 | 352,5 | 450 | | Номинальный ток на вставке постоянного тока
In_DC | A | 235 | 291 | 425 | 549 | | вставки постоянного тока
IH_DC | A | 209 | 259 | 378 | 489 | | макс. вставки постоянного тока
Imax_DC | A | 352 | 436 | 637 | 823 | | Входной ток
для 3 AC 400 V | A | 210 | 260 | 380 | 490 | | Входной ток
для нагрузки S6 (40%)PS6 | A | On request | On request | On request | On request | | макс. входной ток | A | 315 | 390 | 570 | 735 | | макс. требования к току
Источник питания для электроники 24 В пост. ток | A | 1.1 | 1.1 | 1.35 | 1.35 | | емкость вставки постоянного тока | мкФ | 4200 | 5200 | 7800 | 9600 | | макс. текущие требования (источник для вентилятора)
с 400 V 2 AC | A | 0.63 | 2.0 | 2.6 | 2.6 | | Эффективность η | | 0.98 | 0.98 | 0.98 | 0.98 | | Потеря питания | кВт | 2.2 | 2.7 | 3.9 | 4.8 | | Требование к охлаждению воздуха | м3/с фнт3/с) | 0.17 (6) | 0.23 (8.12) | 0.36 (12.71) | 0.36 (12.71) | | Уровень звукового давления2)
при 50 Гц/60 Гц
| Дб (A) | 74/76 | 75/77 | 76/78 | 76/78 | | Подключение питания
U1, V1, W1
| | фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| | вставки постоянного тока
подключение
DCP, DCN
| | фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| | PE-соединение | | На корпусе с болтами M10
макс. поперечное сечение
PE1/GND 1 × 185 мм2
PE2/GND 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение
PE1/GND 1 × 185 мм2
PE2/GND 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение
PE1/GND 1 × 185 мм2
PE2/GND 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение
PE1/GND 1 × 185 мм2
PE2/GND 2 × 185 мм2
| | макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фнт) | 1000 (1328) | 1000 (1328) | 1000 (1328) | 1000 (1328) | | Степень защиты | | IP20 | IP20 | IP20 | IP20 | | Ширина | мм (фнт) | 326 (12.83) | 326 (12.83) | 326 (12.83) | 326 (12.83) | | Высота | мм (фнт) | 1400 (55.12) | 1400 (55.12) | 1533 (60.35) | 1533 (60.35) | | Глубина | мм (фнт) | 356 (14.02) | 356 (14.02) | 543 (21.38) | 543 (21.38) | | Размер | | FX | FX | GX | GX | | Вес, приблиз. | кг (lb) | 88 (194) | 88 (194) | 152 (335) | 152 (335) |
1) Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом.
2) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля | Напряжение сети 380 В до 480 В 3 AC | Активные линейные модули в формате шасси | | | 6SL3330-7TE36-1AA0 | 6SL3330-7TE38-4AA0 | 6SL3330-7TE41-0AA0 | 6SL3330-7TE41-4AA0 | | Энергия с обратной связью/восстановлением
Pn
с 400 В 3 перм.ток
с 360 В 3 перм.ток1)
| кВт (HP) | 380 (550) | 500 (700) | 630 (800) | 900 (1150) | | Энергия с обратной связью/восстановлением
для нагрузки S6 (40%)PS6
PS6 | кВт | On request | On request | On request | On request | | макс. питание I/RF
Pmax | kW | 570 | 750 | 945 | 1350 | | Номинальный ток на вставке постоянного тока
In_DC | A | 678 | 940 | 1103 | 1574 | | вставки постоянного тока
IH_DC | A | 603 | 837 | 982 | 1401 | | макс. вставки постоянного тока
Imax_DC | A | 1017 | 1410 | 1654 | 2361 | | Входной ток
для 3 перм.тока 400 В
| A | 605 | 840 | 985 | 1405 | | Входной ток
для нагрузки S6 (40%)PS6
| A | On request | On request | On request | On request | | макс. входной ток | A | 907 | 1260 | 1477 | 2107 | | макс. требования к току
Источник питания для электроники 24 В пост. ток
| A | 1.4 | 1.4 | 1.5 | 1.7 | | емкость вставки постоянного тока | μF | 12600 | 16800 | 18900 | 28800 | | макс. текущие требования (источник для вентилятора)
с 400 В 2 AC | A | 5.2 | 5.2 | 7.8 | 7.8 | | Эффективность η | | 0.98 | 0.98 | 0.98 | 0.98 | | Потеря питания | kW | 6.2 | 7.7 | 10.1 | 13.3 | | Требование к охлаждению воздуха | m3/s ft3/s) | 0.78 (27.55) | 0.78 (27.55) | 1.08 (38.14) | 1.08 (38.14) | | Уровень звукового давления2)
при 50 Гц/60 Гц
| dB(A) | 78/80 | 78/80 | 78/80 | 78/80 | | Подключение питания
U1, V1, W1
| | фланцевое соединение с болтом M12,
макс. поперечное сечение 4 × 240 мм2
| фланцевое соединение с болтом M12,
макс. поперечное сечение 4 × 240 мм2
| фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2
| фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2
| | вставки постоянного тока
подключение
DCP, DCN
| | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | | PE-соединение | | На корпусе с болтами M12
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| На корпусе с болтами M12
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| На корпусе с болтами M12
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| На корпусе с болтами M12
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| | макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | m (ft) | 1500 (4921) | 1500 (4921) | 1500 (4921) | 1500 (4921) | | Степень защиты | | IP00 | IP00 | IP00 | IP00 | | Ширина | mm (inch) | 503 (19.8) | 503 (19.8) | 704 (27.72) | 704 | | Высота | mm (inch) | 1475 (58.07) | 1475 (58.07) | 1475 (58.07) | 1475 (58.07) | | Глубина | mm (inch) | 540 (21.26) | 540 (21.26) | 540 (21.26) | 540 (21.26) | | Размер | | HX | HX | JX | JX | | Вес, приблиз. | kg (lb) | 290 (640) | 290 (640) | 450 (992) | 450 (992) |
1) Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом.
2) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля | Напряжение сети 660 В до 690 В 3 перм.ток | Активные линейные модули в формате шасси | | | 6SL3330-7TH35-8AA0 | 6SL3330-7TH37-4AA0 | 6SL3330-7TH41-0AA0 | 6SL3330-7TH41-3AA0 | | Энергия с обратной связью/восстановлением
Pn
с 690 В 3 перм.ток
| кВт | 560 | 800 | 1100 | 1400 | | Энергия с обратной связью/восстановлением
для нагрузки S6 (40%)PS6
PS6 | kW | По запросу | По запросу
| По запросу
| По запросу
| | макс. питание I/RF
Pmax | кВт | 840 | 1200 | 1650 | 2100 | | Номинальный ток на вставке постоянного тока
In_DC | A | 644 | 823 | 1148 | 1422 | | вставки постоянного тока
IH_DC | A | 573 | 732 | 1022 | 1266 | | макс. вставки постоянного токаI I max_DC | A | 966 | 1234 | 1722 | 2133 | | Входной ток
для 3 AC 690 В
| A | 575 | 735 | 1025 | 1270 | | Входной ток
для нагрузки S6 (40%)PS6
| A | On request | On request | On request | On request | | макс. входной ток | A | 862 | 1102 | 1537 | 1905 | | макс. требования к току
Источник питания для электроники 24 В пост. ток
| A | 1.4 | 1.5 | 1.7 | 1.7 | | емкость вставки постоянного тока | мкФ | 7400 | 11100 | 14400 | 19200 | | макс. текущие требования (источник для вентилятора)
с 690 В 2 AC
| A | 3 | 4.5 | 4.5 | 4.5 | | Эффективность η | | 0.98 | 0.98 | 0.98 | 0.988 | | Потеря питания | кВт | 6.8 | 10.2 | 13.6 | 16.5 | | Требование к охлаждению воздуха | м3/с (фнт3/с) | 0.78 (27.55) | 1.1 (38.85) | 1.1 (38.85) | 1.1 (38.85) | | Уровень звукового давления1)
при 50 Гц/60 Гц
| Дб (A) | 78/80 | 78/80 | 78/80 | 78/80 | | Подключение питания
U1, V1, W1
| | фланцевое соединение с болтом M12,
макс. поперечное сечение 4 × 240 мм2
| фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2
| фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2
| фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2
| | вставки постоянного тока
подключение
DCP, DCN
| | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | Фланцевое соединение для подключения основной шины | | PE-соединение | | На корпусе с болтами M12,
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| На корпусе с болтами M12,
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| На корпусе с болтами M12,
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| На корпусе с болтами M12,
макс. поперечное сечение
PE1/GND 1 × 240 мм2
PE2/GND 2 × 240 мм2
| | макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фнт) | 1500 (4921) | 1500 (4921) | 1500 (4921) | 1500 (4921) | | Степень защиты | | IP00 | IP00 | IP00 | IP00 | | Ширина | мм (дюйм)
| 503 (19.8) | 704 (27.72) | 704 (27.72) | 704 (27.72) | | Высота | мм (дюйм)
| 1475 (58.07) | 1475 (58.07) | 1475 (58.07) | 1475 (58.07) | | Глубина | мм (дюйм) | 540 (21.26) | 540 (21.26) | 540 (21.26) | 540 (21.26) | | Размер | | HX | JX | JX | JX | | Вес, приблиз. | кг (фнт) | 290 (640) | 450 (992) | 450 (992) | 450 (992) |
1) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля. |
ХарактеристикаПерегрузочнаяспособность  Высшаяперегрузка Нормативные данные  Снижение номинального напряжения зависит от окружающей температуры Примечание: Коэффициент снижения номинальной мощности kT > 1,0 возможен только вместе со "Снижением номинального напряжения в зависимости от высоты при монтаже". Также см. Описание системы.  Снижение номинального тока зависит от высоты при монтаже  Снижение номинального напряжения зависит от высоты при монтаже |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3330-7TE32-1AA0 | SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 220A, 132КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 88 | по запросу (D) | 1 | | 6SL3330-7TE32-6AA0 | SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 265A, 160КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 88 | по запросу (D) | 1 | | 6SL3330-7TE33-8AA0 | SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 390A, 235КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 152 | по запросу (D) | 1 | | 6SL3330-7TE35-0AA0 | SINAMICS АКТИВНЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 600В, 500A, 300КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 152 | по запросу (D) | 1 | | 6SL3330-7TE36-1AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 605A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 380KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 265 | по запросу (X) | 1 | | 6SL3330-7TE38-4AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 840A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 500KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 294 | по запросу (X) | 1 | | 6SL3330-7TE41-0AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 985A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 630KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 410 | по запросу (X) | 1 | | 6SL3330-7TE41-4AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 380-480V, 50/60HZ, 1405A ВЫХОД: DC 510 - 720В НОМИНАЛЬН. МОЩНОСТЬ: 900KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 440 | по запросу (X) | 1 | | 6SL3330-7TH35-8AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 575A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 294 | по запросу (X) | 1 | | 6SL3330-7TH37-4AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 735A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 800KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 426 | по запросу (X) | 1 | | 6SL3330-7TH41-0AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 1025A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 1100KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 464 | по запросу (X) | 1 | | 6SL3330-7TH41-3AA0 | SINAMICS СЕТЕВОЙ МОДУЛЬ ACTIVE LINE 3AC 660-690V, 50/60HZ, 1270A ВЫХОД: DC 890 - 1035V НОМИНАЛЬН. МОЩНОСТЬ: 1400KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 464 | по запросу (X) | 1 |
|
|
