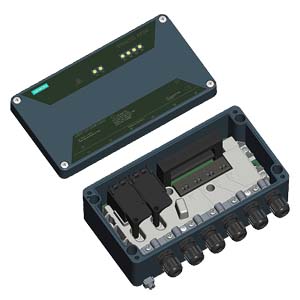

Активный полевой распределитель AFD и Активный полевой разделитель AFS Активный полевой распределитель AFD
Модуль AFD (Active Field Distributor) оснащен 2 портами для включения в магистральную линию PROFIBUS PA и 4 портами для подключения отходящих линий PROFIBUS PA. Эти порты оснащены защитой от коротких замыканий, а также автоматическими устройствами включения терминальных элементов. В сочетании с двумя модулями FDC 157-0 модули AFD позволяют формировать кольцевые структуры сети PROFIBUS PA. В одном кольце допускается использование до 8 модулей AFD, через которые к сети может подключаться до 31 прибора полевого уровня. Ток, потребляемый всеми приборами полевого уровня, не должен превышать 1 А.
Ошибки в работе одного модуля AFD не влияют на работоспособность остальных активных полевых распределителей в кольце, возможна горячая замена.
Активный полевой разделитель AFS
Активный полевой разделитель AFS (Active Field Splitter) позволяет производить подключение нерезервированного сегмента сети PROFIBUS PA к блоку DP/PA Link через резервированные модули FDC 157-0. При этом модуль AFS выполняет автоматическое подключение сети PROFIBUS PA к активному модулю FDC 157-0.
К сети PROFIBUS PA может быть подключено не более 31 прибора полевого уровня с суммарным потребляемым током не более 1 А.
Технические данные
Активный полевой распределитель AFD и Активный полевой разделитель AFS | Активный полевой распределитель AFD b активный полевой разделитель AFS | |
|---|---|
| Активный полевой распределитель AFD | |
| Количество подключаемых PA приборов |
|
| Максимальный ток для интерфейсов X1 to X4 | 60 mA |
| Напряжение питания модуля | 16 V DC (16 ... 32 V) |
| Потребляемый ток | Прибл. 20 mA |
| Потребляемая мощность | Прибл. 600 mW |
| Напряжение питания линии PROFIBUS PA | 31 V ± 1 V DC |
| допустимый перерыв в питании | 5 ms |
| Суммарный ток, потребляемый всеми PA прибо-рами не более | 1 A |
| Диагностические светодиоды | Состояние магистральной линии PROFIBUS PA – зеленые светодиоды PA1 и PA2Ошибка магистральной линии PROFIBUS PA – красные светодиоды PA1 и PA2Состояния/ ошибки отходящих линий PROFIBUS PA – зеленые светодиоды Х1 … Х4 |
| Диапазон рабочих температур | -25 ... +70 °C |
| Габариты (W x H x D) in mm | 120 x 57 x 80 |
| Масса | Прибл. 700 g |
| Активный полевой разделитель AFS | |
| Количество подключаемых PA приборов |
|
| Напряжение питания модуля | 16 V DC (16 ... 32 V) |
| Потребляемый ток | Прибл. 20 mA |
| Потребляемая мощность | Прибл. 600 mW |
| Напряжение питания линии PROFIBUS PA | 31 V ± 1 V DC |
| Voltage failure bridging | 5 ms |
| Суммарный ток, потребляемый всеми PA прибо-рами не более | 1 A |
| Диагностические светодиоды | Состояние магистральной линии PROFIBUS PA – зеленые светодиоды PA1 и PA2Ошибка магистральной линии PROFIBUS PA – красные светодиоды PA1 и PA2 |
| Диапазон рабочих температур | -25 ... +70 °C |
| Габариты (W x H x D) in mm | 120 x 57 x 80 |
| Масса | Прибл. 700 g |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7157-0AG80-0XA0 | 280 | ACTIVE FIELD SPLITTER AFS FOR PROFIBUS PA FOR FOUNDATION FIELDBUS H1, FOR ENHANCED TEMPERATURE RANGE PROTECTION CLASS IP 66 | 730.34 |
| 6ES7157-0AG81-0XA0 | 280 | ACTIVE FIELD DISTRIBUTOR AFD4 FOR PROFIBUS PA FOR FOUNDATION FIELDBUS H1, 4 SHORT-CIRCUIT PROOF SPURS WITH CHATTER SUPPRESSION LOGIC AUTOMATIC BUS TERMINATION FOR LINE- AND RING-TOPOLOGY FOR ENHANCED TEMPERATURE RANGE PROTECTION CLASS IP 66 | 624.34 |
| 6ES7157-0AG82-0XA0 | 280 | ACTIVE FIELD DISTRIBUTOR AFD8 FOR PROFIBUS PA FOR FOUNDATION FIELDBUS H1, 8 SHORT-CIRCUIT PROOF SPURS WITH CHATTER SUPPRESSION LOGIC AUTOMATIC BUS TERMINATION FOR LINE- AND RING-TOPOLOGY FOR ENHANCED TEMPERATURE RANGE PROTECTION CLASS IP 66 | 942.34 |
| 6ES7157-0AG83-0XA0 | 280 | АКТИВНЫЙ ПОЛЕВОЙ ДИСТРИБЬЮТОР AFDIS FISCO ПОЛЕВОЙ БАРЬЕР ДЛЯ PROFIBUS PA И FOUNDATION FIELDBUS H1, 6 КЗ-ЗАЩИЩЁННЫХ И ВЗРЫВОБЕЗОПАСНЫХ ОТВОДОВ С ВСТР. ЛОГИКОЙ ПОДАВЛЕНИЯ ПОМЕХ, ВСТР. ПОВТОРИТЕЛЬ FIELDBUS, АВТОМАТИЧЕСКОЕ ОКОНЕЧНОЕ СОПР. ДЛЯ ЛИНЕЙНОЙ И КОЛЬЦ | 1275.18 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7157-0AG80-1XA1 | 280 | ПРИНАДЛЕЖНОСТЬ ДЛЯ AFD, ЗАГЛУШКА ДЛЯ НЕИСПОЛЬЗУЕМЫХ КОННЕКТОРОВ ДЛЯ АКТИВНЫХ ПОЛЕВЫХ ДИСТРИБЬЮТОРОВ AFDIS, 10 ШТУК В УПАКОВКЕ | 27.56 |
