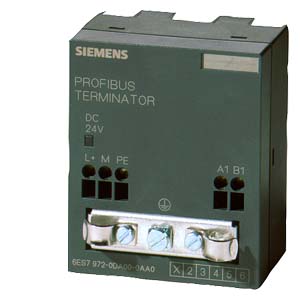

Активный сетевой терминатор RS 485 - Служит в качестве оконечной нагрузки (терминатора) шинных сегментов при скоростях передачи от 9,6 Кбит/с до 12 Мбит/с
- Электропитание, не зависящее от абонентов шины.
Промышленное исполнение
- Не зависящее от конечных устройств подключение шины через собственный источник питания
Область применения
Активное терминальное устройство SIPLUS RS 485 Активное оконечное сопротивление (терминатор) RS485 служит в качестве оконечной нагрузки шинного сегмента. Электропитание осуществляется независимо от абонентов шины. При этом оконечное сопротивление питается отдельно от остальных периферийных компонентов постоянно или напряжением, подключаемым перед периферией. Благодаря оконечной нагрузке системы шин абоненты (напр., ET 200S) могут свободно подключаться и отключаться, что не приводит к неправильному функционированию.
Дизайн
Активное терминальное устройство SIPLUS RS 485 - 1 клеммный блок для подключения сегмента
- Клеммный блок для питающего напряжения (24 В пост. тока, внешнее)
Функции
Активное терминальное устройство SIPLUS RS 485 Активная оконечная нагрузка (терминатор) RS485 завершает PROFIBUS и обеспечивает тем самым определенный уровень сигнала RS485 и подавление отраженных сигналов в кабеле. Так как она работает независимо от полевых устройств, то последние могут отсоединяться от шины, не оказывая на нее обратного воздействия.
Технические данные
Активный сетевой терминатор RS 485 |
| 6ES7972-0DA00-0AA0 |
| Напряжение питания |
|
| Номинальное значение |
|
| Есть |
| 20.4 В |
| 28.8 В |
| Потребляемый ток |
|
| 30 мA |
| Соединительная система |
|
| Винтовая форма |
| Винтовая форма |
| PROFIBUS DP |
|
| 12 Mбит/с; от 9.6 kбит/с до 12 Mбит/с |
| Условия окружающей среды |
|
| Рабочая температура |
|
| 0 °C |
| 60 °C |
| Температура хранения/транспортировки |
|
| -40 °C |
| 70 °C |
| Влажность |
|
| 95%; при +25°C |
| Степень и класс защиты |
|
| Есть |
| Размеры и вес |
|
| 60 мм |
| 70 мм |
| 43 мм |
| 95 г |
Дальнейшая информация
Активный сетевой терминатор RS 485 Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.siemens.com/simatic/infocenter
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7972-0DA00-0AA0 | 250 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР RS485 ДЛЯ СЕТЕЙ PROFIBUS/MPI | 75.68 |
