Aкустический датчик SITRANS AS 100 SITRANS AS 100 - акустический сенсор для контроля потока материала. Он регистрирует звуковые волны высокой частоты, создаваемые установками и материалом в движении. Сенсор немедленно реагирует на изменения в потоке материала, предупреждая тем самым дополнительные расходы на устранение засоров, отсутвие материала или отказ установки (например, из-за разрыва рукавного фильтра).
Особенности
Aкустический датчик SITRANS AS 100 - Бесконтактный
- Крепление ввинчиванием/привинчиванием или приклеиванием
- Аналоговый выход
- Высокая и низкая степень чувствительности
Область применения
Aкустический датчик SITRANS AS 100 Распространенными случаями использования являются гранулы, орошок и практически любые сыпучие вещества в трубах, асыпных желобах или на вибрационных, гравитационных и невматических конвейерных установках.
Вместе с контрольным блоком SITRANS CU 02 возможна истемная конфигурация на точки коммутации для индикации азличных рабочих состояний (например, сильный, слабый или тсутствие потока материала). Через выход 4-20 mA система ожет быть интегрирована в контрольный контур тока. Два вободно программируемых, независимых реле могут управлять тревогами или коммутационными приборами.
Дизайн
Aкустический датчик SITRANS AS 100 Практически не требующий технического обслуживания сенсор монтируется снаружи и не имеет подвижных частей. От пыли и влаги он защищен корпусом из нерж.стали 304 или 303. Двойной диапазон работы предлагает очень широкий спектр применения.

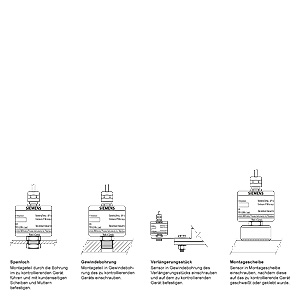

Монтаж SITRANS AS 100
Технические данные
Aкустический датчик SITRANS AS 100 | Принцип работы | |
|---|---|
| Operating principle | Акустическая регистрация высокочастотных звуковых волн, вызванных столкновением и трением материала или механических частей |
| Typical application |
|
| Конструкция |
|
| Стандартная | Стандартный диапазон рабочих температур |
| Расширенная | Расширенный диапазон рабочих температур |
| Эксплуатация |
|
| Относительная чувствительность | 0.5% / ºC значения индикации, среднее значение на рабочий диапазон |
| Выход | Аналоговый, 0,08 до DC 10 V номинально, мин. нагрузка 100 KΩ |
| Условия использования |
|
| Рабочая температура для корпуса |
|
| -20 до +80 °C (-4 до +176 °F) |
| -40 до +125°C (-40 до +257 °F) |
| Конструктивные особенности |
|
| Вес | 0.4 кг (1 lb) |
| Корпус | Housing: AISI 304 (1.406) нерж. сталь (нерж. сталь 303 версии Class II) |
| Класс защиты | IP68 (водонепроницаемый) |
| Кабель |
|
| 4 м (13 ft) кабель, обшивка PVC, 3 скрученные пары, 24 AWG, экранированный |
| 4 м (13 ft) кабель, обшивка из термопластичного эластомера, 6-ти проводный, 24 AWG (0.25 мм2), экранированный |
| Питание | 20 до 30 V DC, 18 мА (typical) |
| Допуски | CE, как опция FM/CSA Class II, Div. 1, Group E, F и G |
Чертеж
Aкустический датчик SITRANS AS 100
Размеры SITRANS AS 100

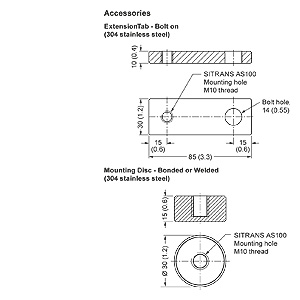

Принадлежности SITRANS AS 100

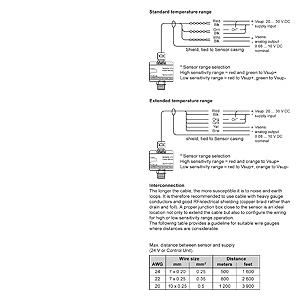

Схема подключения
Aкустический датчик SITRANS AS 100
Соединения SITRANS AS 100
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH7560-..... | 854 | SITRANS AS100 АКУСТИЧЕСКИЙ ДАТЧИК С ВЫХОДОМ 4-20МА | 878.74 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH7723-1AA | 8ZM | ПРИНАДЛЕЖНОСТЬ ДЛЯ AS 100 | 75.26 |
| 7MH7723-1AB | 8ZM | ПРИНАДЛЕЖНОСТЬ ДЛЯ AS 100 | 75.26 |
| 7MH7723-1BV | 8ZM | KIT,AS100,STD TEMP ADAPTER,M20 | 198.22 |
| 7MH7723-1BW | 8ZM | KIT,AS100,STD TEMP ADAPTER, 1/2NPT | 198.22 |
| 7MH7723-1BX | 8ZM | KIT,AS100,EXT TEMP ADAPTER, 1/2NPT | 198.22 |
| 7ML1998-5DM21 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ AS100 ИСПАНСКИЙ ЯЗЫК | 12.72 |
| 7ML1998-5DM41 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS AS100 ГОЛЛАНДСКИЙ ЯЗ. | 5.30 |
