Аналоговые электронные модули

Разделы

Аналоговые электронные модули
Analog input modules

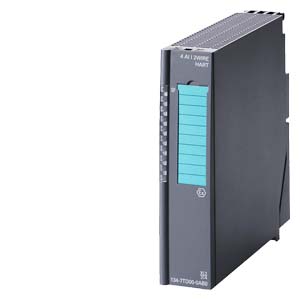

  • 4-channel analog input module AI 2 WIRE HART EEx i for current measurement in the range 4 to 20 mA, suitable for connection of two-wire transmitters (with/without HART functionality)
    • Resolution 12 bit + sign
    • Max. load of transmitter 750 Ω
    • Short-circuit and wire break monitoring
  • 4-channel analog input module AI 4 WIRE HART EEx i for current measurement in the range 0/4 to 20 mA, suitable for connection of 4-wire transmitters (with/without HART functionality)
    • Resolution 12 bit + sign
    • Max. load of transmitter 750 Ω
    • Wire break monitoring
  • 4-channel analog input module AI RTD EEx i for resistance measurement and for temperature measurement per Pt100/Ni100 resistance thermometer
    • Resolution 15 bit + sign
    • 2-wire, 3-wire or 4-wire connection possible
    • Resistance measurements 600 Ω absolute and 1 000 Ω absolute
    • Wire break monitoring
  • 4-channel analog input module AI TC EEx i for thermoelectric EMF measurements and for temperature measurement per thermocouple, type B, E, N, J, K, L, S, R, T, U
    • Resolution 15 bit + sign
    • Internal temperature compensation possible using TC sensor module (included in scope of delivery of module)
    • External temperature compensation by means of a temperature value acquired at an analog module of the same ET 200iSP station
    • Wire break monitoring
Analog output modules
  • 4-channel analog output module AO I HART EEx i for output of current signals in the range 0/4 to 20 mA to field devices (with/without HART functionality)
    • Resolution 14 bit
    • Parameterizable substitute value in case of CPU failure
    • Short-circuit and wire break monitoring
Extra functions

Temperature compensation

A TC sensor module for internal temperature compensation is provided with the 4 AI TC module, and is fitted on the corresponding terminals of the associated terminal module.

External temperature compensation is possible via a Pt100 on a 4‑AI‑RTD module.




Дизайн

Аналоговые электронные модули
  • The analog electronics modules are installed on terminal modules which must be additionally ordered.
  • The analog electronics modules are plugged as planned onto terminal modules using screw-type systems (TM‑EM/EM60S) or spring-loaded systems (TM‑EM/EM60C).
  • Using a spare module plugged onto a terminal module TM‑EM/EM60S or TM‑EM/EM60C, you can reserve a slot for an analog electronics module or close a gap resulting from how the modules were placed. The spare module can be simply replaced by the envisaged electronics module at a later point in time.
  • The mechanical coding of the terminal module which is carried out when an electronics module is plugged on for the first time prevents the connection of incorrect replacement modules.
  • Hot swapping of individual modules is possible under hazardous conditions.
  • The process signals are connected to the terminals of the terminal modules assigned according to the plan, using either conventional screw-type or spring-loaded systems (conductor cross-sections 0.14 mm² to max. 2.5 mm²) depending on the type of module.




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7134-7SD00-0AB0280SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200ISP, 4 АНАЛОГОВЫХ ВХОДА ДЛЯ ПОДКЛЮЧЕНИЯ ТЕРМОПАР 539.54
6ES7134-7SD51-0AB0280SIMATIC DP, ЭЛЕКТРОННЫЙ СУБМОДУЛЬ ТЕРМОСОПРОТИВЛЕНИЙ ET200ISP, 4 AI, RTD, ДЛЯ ПОДКЛЮЧЕНИЯ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ PT100/NI100 485.48
6ES7134-7TD00-0AB0280SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200ISP, 4 АНАЛОГОВЫХ ВХОДА С ПОДДЕРЖКОЙ HART-ПРОТОКОЛА, 2-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ ДАТЧИКОВ 464.28
6ES7134-7TD50-0AB0280SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200ISP, 4 АНАЛОГОВЫХ ВХОДА С ПОДДЕРЖКОЙ HART-ПРОТОКОЛА, 4-ПРОВОДНОЕ ПОДКЛЮЧЕНИЕ ДАТЧИКОВ 528.94
6ES7135-7TD00-0AB0280SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200ISP, 4 АНАЛОГОВЫХ ВЫХОДА С ПОДДЕРЖКОЙ HART-ПРОТОКОЛА, 4...20MA 485.48
6ES7193-7CA00-0AA0280SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ 93.28
6ES7193-7CA10-0AA0280SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60C ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КОНТАКТЫ-ЗАЩЕЛКИ 93.28
6ES7193-7CA20-0AA0280SIMATIC DP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-EM/EM60S ДЛЯ ET200ISP, ДЛЯ УСТАНОВКИ ДВУХ ЭЛЕКТРОННЫХ МОДУЛЕЙ, КЛЕММЫ С ВИНТОВЫМ ПОДКЛЮЮЧЕНИЕМ 85.86




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7138-7AA00-0AA0280SIMATIC DP, РЕЗЕРВНЫЙ МОДУЛЬ ДЛЯ ET200ISP 83.74
6ES7390-1AF85-0AA0280SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=585MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 650MM 41.34
6ES7390-1AJ85-0AA0280SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=885MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 900MM 54.06
