Аналоговые модули расширения EM 144, EM 145 - Модули расширения для подключения аналоговых датчиков и исполнительных устройств.
- С поддержкой диагностических функций, контролем граничных значений параметров и возможностью перевода каналов в заданные состояния при остановке центрального процессора.
Область применения

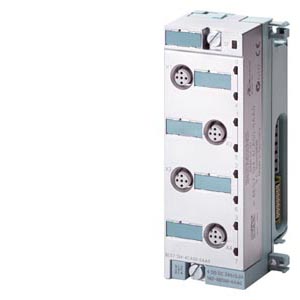

Аналоговые модули расширения EM 144, EM 145 Модули расширения для подключения к станции ET 200pro аналоговых датчиков и исполнительных устройств.
Состав модулей ввода аналоговых сигналов:
- 4 AI-U, ±10 В; ±5 В; 0 ... 10 В; 1 ... 5 В.
- 4 AI-I, ±20 мА; 0 ... 20 мА; 4 ... 20 мА.
Состав модулей вывода аналоговых сигналов (в подготовке):
- 4 AO-U, ±10 В; 0 ... 10 В; 1 ... 5 В.
- 4 AO-I, ±20 мА; 0 ... 20 мА; 4 ... 20 мА.
Соединительный модуль для аналоговых модулей расширения (должен заказываться отдельно):
- CM IO 4x M12
Дизайн
Аналоговые модули расширения EM 144, EM 145 Датчики и исполнительные устройства модключаются через 5-полюсные гнезда M12 соединительного модуля.
Назначение контактов
| Контакт | Назначение | Гнездо M12 соединительного модуля CM IO 4 x M12 | |
|---|---|---|---|
| AI-U | AI-I | ||
| 1 | Питание электроники/ датчика (1L+) | Питание электроники/ датчика (1L+) | Смотри следующий рисунок |
| 2 | Входной сигнал "+" | Входной сигнал "+" |
|
| 3 | Масса цепи питания электроники/ датчика (1M) | Масса цепи питания электроники/ датчика (1M) |
|
| 4 | Входной сигнал "-" | Входной сигнал "-" |
|
| 5 | Земля | Земля |
|
| S | Земля | Земля |
|
| Контакт | Назначение | Гнездо M12 соединительного модуля CM IO 4 x M12 | |
|---|---|---|---|
| AO-U | AO-I | ||
| 1 | Питание электроники/ нагрузки (1L+) | Питание электроники/ нагрузки (1L+) | Смотри следующий рисунок |
| 2 | Выходной сигнал "+" | Выходной сигнал "+" |
|
| 3 | Масса цепи питания электроники/ нагрузки (1M) | Масса цепи питания электроники/ нагрузки (1M) |
|
| 4 | Выходной сигнал "-" | Выходной сигнал "-" |
|
| 5 | Земля | Земля |
|
| S | Земля | Земля |
|
Замечание: “S” - контакт на корпусе соединителя.
Функции
Аналоговые модули расширения EM 144, EM 145 Модули ввода выполняют аналого-цифровое преобразование входных сигналов станции ET 200pro и формируют цифровые значения, используемые центральным процессором ведущего устройства в ходе выполнения программы. Модули вывода выполняют цифро-аналоговое преобразование сформированных центральным процессором цифровых величин и формируют выходные аналоговые сигналы станции ET 200pro.
Технические данные
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7144-4FF00-0AB0 | 250 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AI U, 4 АНАЛОГОВЫХ ВХОДА (НАПРЯЖЕНИЕ), HIGH FEATURE- УЛУЧШЕННЫЕ ХАРАКТЕРИСТИКИ, +-10V; 0...10V; +-5V; 1...5V; ДИАГНОСТИКА КАНАЛОВ; ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН БЫ | 237.86 |
| 6ES7144-4GF00-0AB0 | 250 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AI I, 4 АНАЛОГОВЫХ ВХОДА(ТОК) HIGH FEATURE - УЛУЧШЕННЫЕ ХАРАКТЕРИСТИКИ, +-20MA; 0... 20MA; 4-20MA ДИАГНОСТИКА КАНАЛОВ; ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТД | 237.86 |
| 6ES7144-4JF00-0AB0 | 250 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AI I, 4 АНАЛОГОВЫХ ВХОДА(ТОК) HIGH FEATURE - УЛУЧШЕННЫЕ ХАРАКТЕРИСТИКИ, PT100; PT200; PT500; PT1000; NI100; NI200; NI500; NI1000; ДИАГНОСТИКА КАНАЛОВ; ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7 | 248.68 |
| 6ES7144-4PF00-0AB0 | 250 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO, 4 AI TC HIGH FEATURE, ТЕРМОПАРЫ TYP B, E, J, K, L, N, R, S,T НАПРЯЖЕНИЕ +/- 80МВ, ДИАГНОСТИКА КАНАЛОВ; ВКЛ. ШИННЫЙ МОДУЛЬ, МОДУЛЬ ПОДКЛЮЧЕНИЯ 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО | 432.48 |
| 6ES7145-4FF00-0AB0 | 250 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AO U, 4 АНАЛОГОВЫХ ВЫХОДА (НАПРЯЖЕНИЕ), HIGH FEATURE- УЛУЧШЕННЫЕ ХАРАКТЕРИСТИКИ, +-10V; 0...10V; +-5V; 1...5V; ДИАГНОСТИКА КАНАЛОВ; ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН Б | 259.49 |
| 6ES7145-4GF00-0AB0 | 250 | SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 AO I, 4 АНАЛОГОВЫХ ВЫХОДА(ТОК) HIGH FEATURE - УЛУЧШЕННЫЕ ХАРАКТЕРИСТИКИ, +-20MA; 0... 20MA; 4-20MA ДИАГНОСТИКА КАНАЛОВ; ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТ | 259.49 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RX9802-0AA00 | 42C | AS-I КРЫШКИ РАЗЪЕМОВ ДЛЯ НЕИСПОЛЬЗУЕМЫХ M12 РАЗЪЕМОВ ПРИКЛАДНЫХ МОДУЛЕЙ | 89.13 |
| 6ES7194-4AB00-0AA0 | 250 | SIMATIC DP, КОМПЕНСАЦИОННЫЙ КОННЕКТОР M12 С ВСТРОЕННОЙ PT1000 ДЛЯ КОМПЕНСАЦИИ ХОЛОДНОГО СПАЯ ПРИ ПОДКЛЮЧЕНИИ | 27.03 |
| 6ES7194-4CA00-0AA0 | 250 | SIMATIC DP, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ ДЛЯ ДИСКРЕТНЫХ И АНАЛОГОВЫХ МОДУЛЕЙ ET 200PRO 4 X M12 | 34.61 |
| 6ES7194-4HA00-0AA0 | 250 | SIMATIC DP, МЕТКИ ДЛЯ МОДУЛЕЙ ET 200PRO, ДЛЯ ЦВЕТНОЙ МАРКИРОВКИ ПОДКЛЮЧЕНИЯ МОДУЛЕЙ ВВОДА-ВЫВОДА; УПАКОВКА СО 100 МЕТКАМИ 20 X , КРАСНЫЙ, ЗЕЛЕНЫЙ, СИНИЙ, БЕЛЫЙ | 62.75 |
