Приемник сигналов точного времени DCF77 может комплектоваться антеннами следующих типов: - Внутренняя антенна DCF77
Внутренние антенны могут применяться в зданиях, где отсутствуют помехи для приема сигналов DCF77. Они не должны устанавливаться в непосредственной близости от телевизоров, мониторов, тиристорных регуляторов, кабельных сетей и флуоресцентных ламп. - Наружные антенны DCF77
Наружные антенны менее подвержены воздействию помех внутри здания и обеспечивают более устойчивый прием сигналов точного времени DCF77. Необходимым условием обеспечения нормальной работы приемника DCF77 с наружной антенной является использование средств молниезащиты. Антенны имеют несколько исполнений, позволяющих выполнять их установку на крышу, на стену или на мачту. |

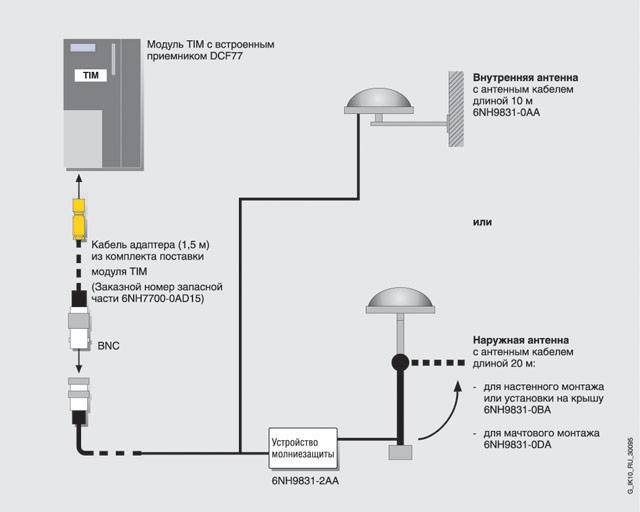

ИнтеграцияСхема соединений компонентов DCF77 приведена на следующем рисунке. Кабель адаптера 6NH7 700-0AD15 входит в комплект поставки всех модулей TIM с встроенным приемником сигналов точного времени DCF77.  |
Технические данные | Техническая спецификация | Принадлежности для DCF77 | | Антенны | | | Питание (через антенный кабель) | от +1.7 В до +5 В | | Дифференциальное выходное сопротивление | 50 Ом | | Усиление | 16 дБ | | Температурный диапазон | от -30 °C до +80 °C | | Косвенная грозозащита | | | Вход и выход для антенного кабеля | один BNC разъем для каждого | | Заземление | Винтовое подключение M 6 | | Конструкция | | | | Алюминий | | | 250 x 155 x 95 | | | Приблизительно 3500 г. | | Время реакции | 1 нсек | | Допустимая токовая нагрузка, волна 8/20 мсек | 5 кA | | Уровень защиты при 6 кВ, волна 1.5/50 мсек на входе | < 12 В | | Входной импеданс | 50 Ом | | Вносимые потери | Максимально 3 дБ |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6NH9831-0AA | SINAUT ST7, DCF ВНУТРЕННЯЯ АНТЕННА С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ ДЛИНОЙ 10М. | 1.036 | 4 - 6 недель (B) | 1 | | 6NH9831-0BA | SINAUT ST7, DCF AUANT-D. НАРУЖНАЯ АНТЕННА ДЛЯ НАСТЕННОЙ УСТАНОВКИ С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ ДЛИНОЙ 20М | 1.503 | 6 - 8 недель (C) | 1 | | 6NH9831-0DA | SINAUT ST7, DCF НАРУЖНАЯ АНТЕННА ДЛЯ МАЧТОВОЙ УСТАНОВКИ С СОЕДИНИТЕЛЬНЫМ КАБЕЛЕМ ДЛИНОЙ 20М | 2.565 | 6 - 8 недель (C) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6NH9831-2AA | SINAUT ST7, DCF IND-BS. УСТРОЙСТВО МОЛНИЕЗАЩИТЫ | 2.014 | 6 - 8 недель (C) | 1 |
|
|
