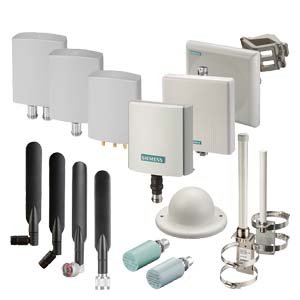

Антенны Антенна
- Различные виды антенн, повышающих надежность радиосвязи и оптимизирующих прием радиосигналов в различных условиях
- Работа в промышленных (IWLAN) и стандартных (IEEE 802.11) беспроводных сетях в диапазонах частот 2.4 и 5 ГГц со скоростью передачи данных до 54 Мбит/с
- Простота установки благодаря наличию соединителя R-SMA и готовых соединительных кабелей; опциональное использование удлинительного кабеля
- Все антенные кабели обладают стойкостью к горению и химическим воздействиям, не содержат кремния и галогенов
Терминальное устройство TI795-1R
- Терминальное устройство TI795-1R должно устанавливаться на свободный антенный разъем R-SMA всех модулей SCALANCE W-700, работающих с одной антенной
Устройство молниезащиты LP798-1PRO
- Устройство молниезащиты LP798-1PRO расширяет спектр возможных применений модулей радиосвязи вариантами с выносными наружными антеннами
Общие свойства
- Степень защиты IP65, устойчивость к воздействию влаги и пыли, расширенный диапазон рабочих температур, позволяющий использовать все компоненты на открытом воздухе
- Полный набор принадлежностей для использования модулей SCALANCE W788-1PRO, SCALANCE W788-2PRO и SCALANCE W744-1PRO в различных условиях, в том числе, и с учетом национальных требований
Особенности
Антенны
- Обеспечение надежной радиосвязи в промышленных условиях
- Снижение затрат на построение беспроводной сети за счет передачи через ее каналы как критичных данных систем автоматизации (например, аварийных сообщений), так и обычных данных (сервис и диагностика)
- Безопасность инвестиций, соответствие требованиям общепризнанного международного стандарта IEEE 802.11, работа в диапазонах частот 2.4 и 5 ГГц, наличие в комплекте поставки всех необходимых компонентов
- Оптимизация вариантов применения модулей SCALANCE W-700 за счет использования:
- направленных антенн для организации связи на протяженных технологических линиях и установки непосредственных соединений ("точка к точке") между сегментами сети Ethernet;
- антенн кругового излучения для построения инфраструктуры беспроводной промышленной сети IWLAN
- Рентабельный вариант организации связи с устройствами, расположенными в трудно доступных местах, или работающих в агрессивных средах
Область применения
Антенны Различные виды антенн позволяют оптимизировать процессы передачи и приема данных через промышленные беспроводные сети IWLAN, расширять спектр возможных применений промышленной беспроводной связи. При заказе модулей SCALANCE W788-2PRO необходимо обратить внимание на то, что он поставляется без второй антенны. В зависимости от конкретных условий применения для обеспечения надежной радиосвязи может быть выбран и заказан соответствующий тип антенны.
Направленные антенны находят применение для организации беспроводной связи на конвейерах, коридорах, установки беспроводных соединений "точка к точке" протяженностью до нескольких сот метров. Антенны кругового излучения имеют меньший радиус действия, но способны поддерживать связь с различными мобильными приборами, находящимися вокруг них. При необходимости антенны могут подключаться к модулям SCALANCE W-700 через соединительные кабели и удлинители. Антенны, устанавливаемые на открытом воздухе, должны комплектоваться устройствами молниезащиты.
Замечание: Во всех соединительных кабелях происходит затухание сигналов, что отрицательно сказывается на работе беспроводной сети и должно учитываться при ее конфигурировании.
Примеры применений:
- Беспроводная связь с транспортными средствами; Высокая гибкость в выборе маршрутов передачи данных на транспортные средства
- Мобильные приборы управления; Надежный мониторинг и управление процессом с мобильных приборов, поддерживающих обмен данными через IWLAN; Уменьшение количества приборов и систем человеко-машинного интерфейса, используемых на производственном предприятии.
- Беспроводный доступ к приборам полевого уровня для их конфигурирования и диагностики, снижение затрат на создание соответствующих диспетчерских пунктов
- Беспроводный обмен данными с сервисными службами из любой точки предприятия; Непосредственное выполнение измерений с передачей полученных результатов через IWLAN; Оптимизация производственных процессов и снижение количества ошибок за счет интерактивного получения необходимой информации на рабочих местах, расположенных в различных точках предприятия
- Обмен данными с мобильными станциями (например, мобильными программируемыми контроллерами или приборами), машинами обслуживания складов, конвейерами, вращающимися машинами и т.д.
- Беспроводное соединение сегментов сети Ethernet в случаях, требующих больших затрат на прокладку кабеля (например, при пересечении дорог, рек и т.д.)
- Расширение инфраструктуры IWLAN на открытые участки пространства с обеспечением надежного обмена данными
Дизайн
Антенны

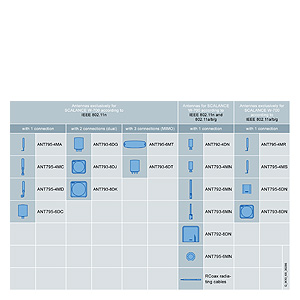

Обзор IWLAN антенн
Функции
Антенны Различные типы антенн позволяют оптимизировать процессы обмена данными через радиоканалы, использовать беспроводные системы связи в промышленных условиях
Антенны ANT795-6MR и ANT795-4MR

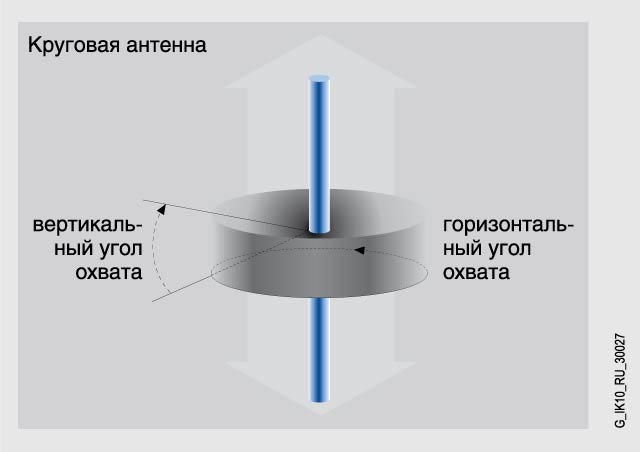

Во время работы антенны кругового излучения создают электромагнитное излучение в круговой плоскости (360°) вокруг своей оси. Напряженность этого поля наиболее высока около самой антенны и снижается по мере удаления от нее. Полная ширина луча для обеих антенн равна 30º. Выше и ниже антенны излучение отсутствует. В зоне достижения полной ширины луча напряженность электромагнитного поля вдвое ниже, чем у самой антенны. Качество радиосвязи в этой зоне значительно снижается.
Антенна ANT795-4MR монтируется непосредственно на корпус модуля SCALANCE W-700. Антенна ANT795-6MR предназначена для настенного или мачтового монтажа с подключением к SCALANCE W-700 через входящий в комплект поставки соединительный кабель.
Антенна ANT793-8DR

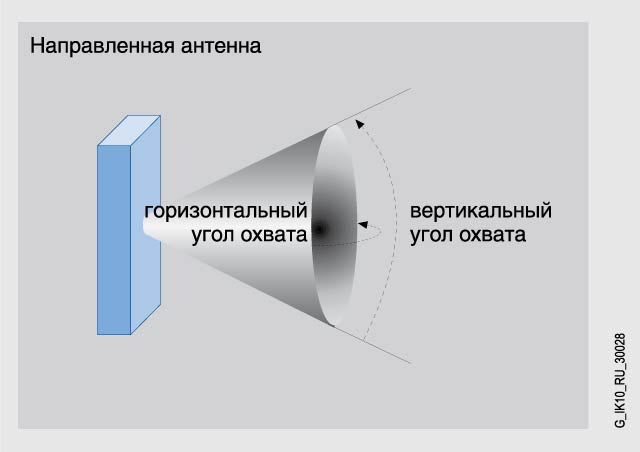

Направленная антенна формирует конусообразное электромагнитное поле (для большей ясности на рисунке антенна изображена в виде раструба). Наиболее сильное излучение создается вдоль оси этого конуса. Отклонение от оси конуса на угол более 10º практически исключает возможность установки радиосвязи. Именно поэтому такая антенна называется “направленной”.
Антенна ANT793-8DR монтируется отдельно от модуля SCALANCE W-700 и подключается к последнему через входящий в комплект поставки соединительный кабель длиной 5 м.
Антенные кабели
Все антенные кабели снабжены соединителем R-SMA и отличаются малой величиной затухания сигнала для обеспечения качественной радиосвязи. Значительному расширению возможных областей применения систем беспроводной связи способствует:
- стойкость к горению
- низкий уровень выделения дыма при горении
- отсутствие кремния
- отсутствие галогенов
- стойкость к коррозии
Для повышения гибкости монтажа антенн дополнительно может использоваться удлинительный антенный кабель FRNC длиной 5м, оснащенный двумя R-SMA соединителями.
Терминальное устройство TI795-1R
Для обеспечения устойчивой и надежной беспроводной связи модули SCALANCEW-700 могут работать с различными типами антенн. Снижение воздействия неблагоприятных эффектов (например, эффектов отражения радиосигналов) достигается подключением к одному модулю двух антенн.
Если модуль SCALANCEW-700 комплектуется только одной антенной (направленной антенной или из соображений снижения стоимости), то на интерфейс подключения второй антенны необходимо устанавливать терминальное устройство TI795-1R.
Устройство молниезащиты LP798-1PRO
Антенны, устанавливаемые на открытом воздухе, могут подвергаться ударам молнии. Для их защиты и защиты других коммуникационных компонентов необходимо использовать устройство LP798-1PRO.
Интеграция
Антенны

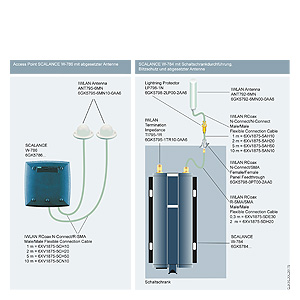

SCALANCE W использует широкий диапазон аксессуаров для прямого подключения антены, монтажа в шкафы и элементы грозозащиты
Могут быть использованы все антены с N-разъемом (папа).
Технические данные
Дальнейшая информация
Антенны Замечание: Вы можете заказать дополнительные компоненты для кабелей SIMATIC NET в Вашем представительстве фирмы Siemens. Технические вопросы по данной теме Вы можете запросить: J. Hertlein A&D SE PS Тел. +49 (0)911/750 44 65 Факс +49 ( 0911/750 99 91 E-mail: juergen.hertlein@siemens.com
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5792-4DN00-0AA6 | 5W3 | SIMATIC NET, IWLAN RCOAX N-СОЕДИНЕНИЕ РОЗЕТКА АНТЕННА ANT792-4DN 2.4ГГЦ СПИРАЛЬНАЯ АНТЕННА, КРУГОВАЯ ПОЛЯРИЗАЦИЯ ПО ЧАСОВОЙ СТРЕЛКЕ; АНТЕННА ДЛЯ RCOAX СИСТЕМЫ АНТЕННОЕ УСИЛЕНИЕ ПРИ 2.4ГГЦ 1DB; IP67; ОКРУЖАЮЩАЯ ТЕМПЕРАТУРА -20 ДО +60 ГРАД. | 143.10 |
| 6GK5792-6MN00-0AA6 | 5W3 | SIMATIC NET, IWLAN АНТЕННА ANT 792-6MN С ВСЕНАПРАВЛЕННОЙ ХАРАКТЕРИСТИКОЙ, КОЭФФИЦИЕНТ УСИЛЕНИЯ, ВКЛЮЧАЯ N-РОЗЕТКУ: 6 DBI IP65 (-20-+60ГРАД. ЦЕЛЬС.), 2.4 GHZ WI-FI СОВМЕСТИМОСТЬ И НАЦИОНАЛЬНЫЕ РАЗРЕШЕНИЯ, МОНТАЖ НА МАЧТЕ ИЛИ СТЕНЕ, КОМПАКТНОЕ ПЕЧАТНОЕ РУКО | 168.54 |
| 6GK5792-8DN00-0AA6 | 5W3 | SIMATIC NET, IWLAN АНТЕННА ANT 792-8DN С УЗКОНАПРАВЛЕННОЙ ХАРАКТЕРИСТИКОЙ, КОЭФФИЦИЕНТ УСИЛЕНИЯ, ВКЛЮЧАЯ N-РОЗЕТКУ: 14 DBI, IP23, ДЛЯ ВНЕШНЕГО МОНТАЖА, -20-+60ГРАД. ЦЕЛЬС., 2.4GHZ WI-FI СОВМЕСТИМОСТЬ И НАЦИОНАЛЬНЫЕ РАЗРЕШЕНИЯ, МОНТАЖ НА МАЧТЕ ИЛИ СТЕНЕ, К | 235.32 |
| 6GK5793-4MN00-0AA6 | 5W3 | SIMATIC NET, IWLAN RCOAX N-CONNECT АНТЕННА ANT793-4MN, АНТЕННА 5GHZ, АНТЕННА ДЛЯ СИСТЕМЫ RCOAX LAMDA/4 ВСЕНАПРАВЛЕННАЯ АНТЕННА, IP67; ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ ОТ -20 ДО +60 ГРАД. ЦЕЛЬСИЯ | 160.06 |
| 6GK5793-6DG00-0AA0 | 5W3 | IWLAN ANTENNA ANT 793-6DG DUAL SLANT ANTENNA WITH WEAK DIRECTIONAL EFFICIENCY INCL. 2X N-FEMALE CONNECTOR: 9 DBI; IP67 (-40-+80DGR C), 5GHZ; WI-FI COMPLIANCE AND PLEASE NOTE NATIONAL APPROVALS; WALL OR MAST MOUNTING; COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH; SCOPE OF SUPPLY: 1X ANT793-6DG, 1X MOUNTING ALIGNMENT AID | 236.38 |
| 6GK5793-6DT00-0AA0 | 5W3 | IWLAN ANTENNA ANT 793-6DT MIMO ANTENNA WITH WEAK DIRECTIONAL EFFICIENCY INCL. 3X QMA-SOCKETS; 8 DBI; IP67 (-40-+85DGR C), 5GHZ; WI-FI COMPLIANCE AND PLEASE NOTE NATIONAL APPROVALS; WALL OR MAST MOUNTING; COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH; SCOPE OF SUPPLY: 1X ANT793-6DT, 1X MOUNTING ALIGNMENT AID | 275.60 |
| 6GK5793-6MN00-0AA6 | 5W3 | SIMATIC NET, IWLAN АНТЕННА ANT 793-6MN С ВСЕНАПРАВЛЕННОЙ ХАРАКТЕРИСТИКОЙ, КОЭФФИЦИЕНТ УСИЛЕНИЯ, ВКЛЮЧАЯ N-РОЗЕТКУ: 5 DBI IP65 (-20-+60ГРАД. ЦЕЛЬС.), 5 GHZ WI-FI СОВМЕСТИМОСТЬ И НАЦИОНАЛЬНЫЕ РАЗРЕШЕНИЯ, МОНТАЖ НА МАЧТЕ ИЛИ СТЕНЕ, КОМПАКТНОЕ ПЕЧАТНОЕ РУКОВО | 203.52 |
| 6GK5793-8DJ00-0AA0 | 5W3 | IWLAN ANTENNA ANT 793-8DJ VERTICAL-HORIZONTAL POLARIZED W. STRONG DIRECTION. EFFICIENCY INCL.2X N-FEMALE SOCKET; 18DBI; IP65 (-45-+70DGR C), 5GHZ; WI-FI COMPLIANCE AND PLEASE NOTE NATIONAL APPROVALS; WALL OR MAST MOUNTING; COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH; SCOPE OF SUPPLY: 1X ANT793-8DJ, 1X MOUNTING ALIGNMENT AID | 330.72 |
| 6GK5793-8DK00-0AA0 | 5W3 | IWLAN ANTENNA ANT 793-8DK VERTICAL-HORIZONTAL POLARIZED W. STRONG DIRECTION. EFFICIENCY INCL.2X N-FEMALE SOCKET;23 DBI; IP67 (-45-+70DGR C), 5GHZ; WI-FI COMPLIANCE AND PLEASE NOTE NATIONAL APPROVALS; WALL OR MAST MOUNTING; COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH; SCOPE OF SUPPLY: 1X ANT793-8DK, 1X MOUNTING ALIGNMENT AID | 408.10 |
| 6GK5793-8DP00-0AA0 | 5W3 | IWLAN ANTENNA ANT 793-8DP WITH STRONG DIRECTIVE EFFICIENCY INCL. N-FEMALE CONNECTOR: 13/13.5 DBI; IP67 (-40-+80 DGR C); 4.9-5.35 GHZ WI-FI COMPLIANCE AND PLEASE NOTE NATIONAL APPROVALS! WALL OR MAST MOUNTING COMPACT MANUAL ON PAPER GERMAN / ENGLISH; SCOPE OF SUPPLY: 1X ANT793-8DP, 1 X MOUNTING SUPPORT FOR ADJUSTMENT | 222.60 |
| 6GK5795-4MA00-0AA3 | 5W3 | IWLAN ANTENNA ANT 795-4MA WITH OMNIDIRECTIONAL CHARACTERISTIC,RADIAL ROTATAB., WITH ADDITIONAL JOINT, ANTENNA GAIN: 3/5DBI, INCL. RSMA CONNECTOR, IP30 (-20-+60DGR C), 2.4/5 GHZ; PLEASE NOTE: WI-FI COMPLIANCE AND NATIONAL APPROVALS; DIRECT MOUNTING TO SCALANCE W WITH RSMA CONNECT. METHOD; SCOPE OF SUPPLY:1X ANT795-4MA COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH | 33.07 |
| 6GK5795-4MC00-0AA3 | 5W3 | IWLAN ANTENNA ANT 795-4MC WITH OMNIDIRECTIONAL CHARACTERISTIC; INCL. N-CONNECT MALE CONNECT. STRAIGHT; ANTENNA GAIN: 3/5 DBI; IP65 (-20-+60DGR C), 2.4/5GHZ; PLEASE NOTE WI-FI COMPLIANCE AND NATIONAL APPROVALS; DIRECT MOUNTING TO SCALANCE W WITH N-CONNECT CONNECT. METHOD; SCOPE OF SUPPLY:1X ANT795-4MC COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH | 33.07 |
| 6GK5795-4MD00-0AA3 | 5W3 | IWLAN ANTENNA ANT 795-4MD WITH OMNIDIRECTIONAL CHARACTERISTIC INCL. N-FEMALE CONNECT. W. FIXED 90 DGR ANGLE; ANTENNA GAIN: 3/5 DBI; IP65 (-20-+60DGR C), 2.4/5GHZ; PLEASE NOTE WI-FI COMPLIANCE AND NATIONAL APPROVALS; DIRECT MOUNTING TO SCALANCE W WITH N-CONNECT CONNECT. METHOD; SCOPE OF SUPPLY:1X ANT795-4MD COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH | 33.07 |
| 6GK5795-6DC00-0AA0 | 5W3 | IWLAN ANTENNA ANT 795-6DC WITH WEAK DIRECTIONAL EFFICIENCY INCL. N-FEMALE CONNECTOR: 9 DBI IP67 (-40-+80DGR C), 2.4/5GHZ WI-FI COMPLIANCE AND PLEASE NOTE NATIONAL APPROVALS MOUNTING ON WALL OR MAST COMPACT MANUAL ON PAPER GERMAN / ENGLISH SCOPE OF SUPPLY: 1X ANT795-6DC, 1X MOUNTING SUPPORT FOR ADJUSTMENT | 209.88 |
| 6GK5795-6MN01-0AA6 | 5W3 | SIMATIC NET, IWLAN МОНТАЖНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ АНТЕНН (ANT 795-6MN), ДЛЯ МОНТАЖА АНТЕННЫ ANT795-6MN НА КРЫШУ, IP20, (-20-+60ГРАД. ЦЕЛЬС.), КОМПАКТНОЕ ПЕЧАТНОЕ РУКОВОДСТВО НА НЕМ./АНГЛ. ВХОДИТ В ОБЪЁМ ПОСТАВКИ | 78.76 |
| 6GK5795-6MN10-0AA6 | 5W3 | IWLAN ANTENNA ANT 795-6MN WITH OMNIDIRECTIONAL CHARACTERISTIC INCL. N-FEMALE CONNECTOR: 6/8 DBI; IP65 (-40-+70 DGR C), 2.4/5GHZ; WI-FI COMPLIANCE AND NATIONAL APPROVALS; MOUNTING ON ROOF AND VEHICLES; COMPACT MANUAL ON PAPER GERMAN / ENGLISH; SCOPE OF SUPPLY: 1X ANT795-6MN, 1X TERMINATING RESISTANCE TI795-1R FOR MOUNTING USE MOUNTING SUPPORT 6GK5795-6MN01-0AA6 | 199.28 |
| 6GK5795-6MT00-0AA0 | 5W3 | IWLAN ANTENNA ANT 795-6MT MIMO ANTENNA MIT OMNI- DIRECTIONAL CHARACTERISTIC INCL. 3 X QMA-SOCKETS; ANTENNA GAIN: 5/7 DBI; IP65 (-40-+85DGR C), 2.4/5GHZ; WI-FI COMPLIANCE AND PLEASE NOTE NATIONAL APPROVALS; MOUNTING ON ROOF, VEHICLE AND CEILING-MOUNTING; COMPACT INSTRUCTIONS ON PAPER GERMAN / ENGLISH; SCOPE OF SUPPLY: 1X ANT795-6MT, 1X MOUNTING AID FOR CEILING-MOUNTING | 275.60 |
