Дизайн

Гибкость и модульность пакета SIMATIC BATCH позволяет оптимально унифицировать аппаратные средства ES/OS/BATCH-станций SIMATIC PCS 7. Обратите внимание, что операцинная система и ES/OS software SIMATIC PCS 7 уже предустановлена  на предлагаемых базовых средствах (одноместная станция, сервер или клиент).Если Вы используете их для  SIMATIC BATCH, Вы можете расширить или отказаться от предустановленной системы. Впоследствии поставляемое базовое программное обеспечение может быть восстановлено с резервного DVD диска. Описание аппаратных средств OS/BATCH-станций приведено в разделе SIMATIC PCS 7 – Системные компоненты – Базовая аппаратура ES/OS/BATCH/IT настоящего каталога.

Аппаратура для небольших предприятий

Для решения относительно простых задач SIMATIC BATCH может устанавливаться на OS станции 1-местных систем PCS7. Вторым вариантом построения небольших BATCH систем является установка SIMATIC BATCH на SIMATIC PCS7 BOX.

Клиент/ серверные конфигурации

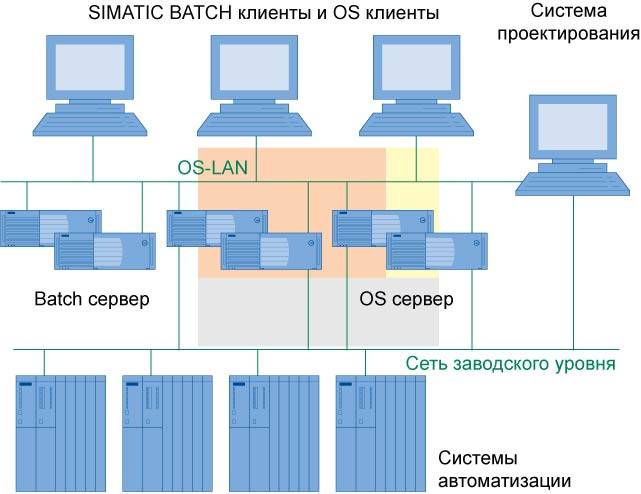

Типовые BATCH системы имеют распределенную клиент/серверную архитектуру с одним BATCH сервером и несколькими BATCH клиентами. При необходимости BATCH сервер может быть резервированным.

BATCH и OS клиенты могут функционировать на базе отдельных или общей аппаратной платформы. При небольшой нагрузке на систему оперативного управления BATCH и OS серверы могут использовать общую аппаратную платформу.

BATCH сервер подключается только к OS-LAN, поэтому в качестве его базовой аппаратуры используются только компьютеры с BCE (Basic Communication Ethernet) интерфейсом.

Резервирование

Работа резервированных BATCH серверов поддерживается на уровне базового пакета SIMATIC BATCH. Два компьютера, образующие один резервированный BATCH сервер, рекомендуется соединять между собой через COM порты с помощью кабеля RS 232. Если программное обеспечение BATCH сервера и OS сервера в клиент/ серверной архитектуре с разделением сети заводского уровня и OS-LAN установлено на один резервированный сервер, то компьютеры резервированного сервера должны быть связаны между собой через дополнительные сетевые карты 3COM 3C905CX. Других программных и аппаратных компонентов для резервированного BATCH сервера не требуется.

Компоненты расширения

Все BATCH станции могут комплектоваться промышленными или офисными LCD или CRT мониторами. BATCH станции 1-местных систем и BATCH клиенты могут расширяться графическими Multi-VGA картами, через которые к одному компьютеру подключается 2 или 4 монитора. Станция с Multi-VGA картой комплектуется только одной клавиатурой и одним манипулятором “мышь”. Multi-VGA карты отвечают требованиям стандартов EN 55022 и EN 50082. Для установки карты необходим один PCI-разъем.

Замечание

Сигнальные модули в BATCH-станциях применять не рекомендуется.

Заказные данные

Аксессуары
