AS-Interface Важная характеристика технологии AS-интерфейса - это применение неэкранированной двухжильного кабеля для передачи данных и распределения вспомогательной энергии для датчиков и актуаторов. Специальный источник питания AS-интерфейса делает возможным такой метод передачи. Для соединения устройств используется механически кодированный и поляризованный кабель AS-интерфейса. Модули AS-интерфейса подключаются к этому кабелю с помощью прокалывающих изоляцию контактов.Концепция ASIsafe обеспечивает непосредственную интеграцию компонентов, связанных с безопасностью, таких как аварийные выключатели, выключатель защитной двери и защитный световой занавес безопасности, непосредственно в AS-интерфейс.
Область применения
AS-Interface Коммуникации процесса или полевые коммуникации
Сложная разводка кабелей управления в электрошкафах и кроссовых шкафах, полностью занятых клеммниками, может быть заменена AS-интерфейсом. Благодаря специально разработанному резиновому кабелю (легко распознаётся по жёлтому цвету) и технологии прокалывания изоляции, кабель AS-интерфейса может подключаться где угодно. Эта концепция обеспечивает невероятную гибкость и высокую экономию средств. AS-интерфейс - это открытый стандарт (EN 50 295 / IEC 62026-2). Ведущие мировые производители актуаторов и датчиков поддерживают AS-интерфейс.AS-интерфейс применяется там, где отдельные актуаторы / датчики пространственно распределены по машине (например,на разливочной установке или производственной линии). AS- интерфейс заменяет сложные пучки кабелей и связывает дискретные и аналоговые актуаторы и датчикам, такие как бесконтактные переключатели, измерительные датчики, вентили илисигнальные лампы с системой управления SIMOTION. На практике это означает: установка происходит без проблем за счёт того, что данные и энергия передаются вместе по одному кабелю. Специальные испытания для установки и ввода в эксплуатацию не требуются. Кроме того, за счёт простой разводки кабеля, произвольной конфигурации сети, а также специальной формы кабеля Вы не только существенно снижаете риск ошибок, но и одновременно сокращаете издержки на сервисное обслуживание и эксплуатационные расходы.
Безопасность включена
Концепция ASIsafe обеспечивает непосредственную интеграцию компонентов, связанных с безопасностью, таких как аварийные выключатели, выключатель защитной двери и защитный световой занавес безопасности, непосредственно в AS-интерфейс.Они полностью совместимы с другими компонентами AS- интерфейса (ведущие, ведомые, источники питания, повторители и т. д.) и работают вместе с ними по жёлтому кабелю AS- интерфейса.Сигналы датчиков безопасности оцениваются монитором безопасности. Он наблюдает не только за коммутацией сигналов датчиков безопасности, но и постоянно проверяет корректность передачи данных. В зависимости от варианта монитор безопасности имеет одну или две цепи разрешения, разомкнув которые он переводит машину или установку в безопасное состояние. Каждая цепь разрешения имеет 2 коммутационных контакта для выполнения требований Категории надежности 4 по EN 954-1 или SIL 3 по IEC 61508. Датчики и мониторы могут подключаться к сети AS-интерфейса в любом месте. Также возможно применение нескольких мониторов безопасности в сети.Отказоустойчивый контроллер или специальный ведущий не требуется. Ведущее устройство рассматривает безопасные ведомые устройства так же, как и все остальные ведомые. Анализ защитных данных производит защитный монитор. Таким образом, могут расширяться уже существующие сети AS-интерфейса.
Дизайн
AS-Interface

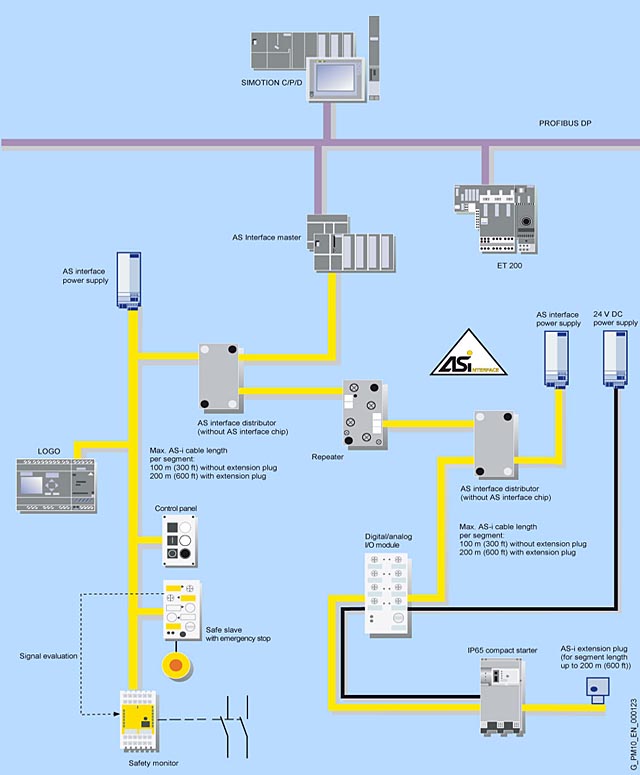

Топология сети AS-интерфейса
AS-интерфейс - это система с одним ведущим. Коммуникационный процессор (CP 343-2 P), который управляет коммуникациями процесса или поля в качестве ведущего устройства, может использоваться в централизованных приложениях с SIMOTION C или для децентрализованного применения в ET 200M. Для непосредственной связи AS-интерфейса с PROFIBUS DP используется мост DP /AS 20E.С мостом DP/AS 20E AS-интерфейс может рассматриваться как подсеть для PROFIBUS DP в SIMOTION C, SIMOTION P и SIMOTION D. До 62 ведомых устройств могут работать на шине AS-интерфейса. SIMOTION поддерживаются все цифровые и аналоговые ведомые устройств AS-интерфейса (в соответствие с Аналоговым профилем 7.3 или 7.4).Максимальная длина шины AS-интерфейса составляет 200 м (с расширителем AS-i) или 100 м (без расширителя AS-i). Эта длина может быть существенно увеличена при использовании повторителей.Следующие ведущие устройства AS-интерфейса применяются вместе с SIMOTION:
- Мост DP/AS 20E связывает PROFIBUS DP с AS-интерфейсом.
- CP 343-2 P является ведущим устройством AS-интерфейса для централизованного применения с SIMOTION C или для децентрализованного применения в ET 200M.
Дальнейшая информация
AS-Interface Дополнительные сведения об AS-интерфейсе, ASIsafe и заказных данных Вы найдете в:
- Интернете по адресу http://www.siemens.de/as-interface
- каталоге IK PI
- Интерактивном каталоге CA01 в разделе «Коммуникация/сети - системы связи SIMATIC NET - AS-интерфейс».
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7392-1AJ00-0AA0 | 230 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ | 23.11 |
| 6ES7392-1BJ00-0AA0 | 230 | SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С КОНТАКТАМИ-ЗАЩЕЛКАМИ | 23.11 |
| 6ES7392-1BJ00-1AB0 | 230 | SIMATIC S7-300, ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ПРУЖИННЫМИ КОНТАКТАМИ, 20-ПОЛЮСНЫЙ, 100 ШТУК В УПАКОВКЕ | 2316.10 |
| 6ES7972-0BA42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ PG | 38.90 |
| 6GK1411-2AB10 | 42C | SIMATIC NET, МОДУЛЬ СВЯЗИ IE/AS-INTERFACE LINK PN IO; ДЛЯ ОРГАНИЗАЦИИ ОБМЕНА ДАННЫМИ МЕЖДУ СЕТЯМИ INDUSTRIAL ETHERNET/ AS-INTERFACE С ПРОФИЛЕМ МАСТЕРА M3,M4 В СООТВЕТСТВИИ С СПЕЦИФИКАЦИЕЙ AS-I V3.0 ДЛЯ ИНТЕГРАЦИИ В PROFINET IO; ОДИНОЧНЫЙ МАСТЕР С ДИСПЛЕЕМ; КЛАСС ЗАЩИТЫ IP20 | 839.50 |
| 6GK1411-2AB20 | 42C | SIMATIC NET, МОДУЛЬ СВЯЗИ E/AS-INTERFACE LINK PN IO; ДЛЯ ОРГАНИЗАЦИИ ОБМЕНА ДАННЫМИ МЕЖДУ СЕТЯМИ INDUSTRIAL ETHERNET/ AS-INTERFACE С ПРОФИЛЕМ МАСТЕРА M3,M4 В СООТВЕТСТВИИ С СПЕЦИФИКАЦИЕЙ AS-I V3.0 ДЛЯ ИНТЕГРАЦИИ В PROFINET IO; ДВОЙНОЙ МАСТЕР С ДИСПЛЕЕМ; КЛАСС ЗАЩИТЫ IP20 | 1097.10 |
| 6GK1415-2AA10 | 42C | SIMATIC NET, DP/AS-INTERFACE LINK 20 E ; NETWORK TRANSITION PROFIBUS-DP / AS-INTERFACE ACC. ДО AS-INTERFACE SPECIFIC. V3.0 IN PROTECTION MODE IP20. | 527.85 |
| 6GK1415-2BA10 | 42C | SIMATIC NET, ИНТЕРФЕЙСНЫЙ МОДУЛЬ DP/AS-I; СЕТЕВОЕ ПРЕОБРАЗОВАНИЕ МЕЖДУ PROFIBUS DP /AS-ИНТЕРФЕЙСОМ С MASTER-ПРОФИЛЕМ M3,M4 В СООТВ. РАСШИРЕННОЙ СПЕЦИФИКАЦИИ AS-I ВЕРСИИ 3.0 ДЛЯ ИНТЕГРАЦИИ В PROFIBUS DP; ОДИНОЧНЫЙ МАСТЕР С ДИСПЛЕЕМ; СТЕПЕНЬ ЗАЩИТЫ IP20 | 685.40 |
| 6GK1415-2BA20 | 42C | SIMATIC NET, ИНТЕРФЕЙСНЫЙ МОДУЛЬ DP/AS-I; СЕТЕВОЕ ПРЕОБРАЗОВАНИЕ МЕЖДУ PROFIBUS DP /AS-ИНТЕРФЕЙСОМ С MASTER-ПРОФИЛЕМ M3,M4 В СООТВ. РАСШИРЕННОЙ СПЕЦИФИКАЦИИ AS-I ВЕРСИИ 3.0 ДЛЯ ИНТЕГРАЦИИ В PROFIBUS DP; ДВОЙНОЙ МАСТЕР С ДИСПЛЕЕМ; СТЕПЕНЬ ЗАЩИТЫ IP20 | 891.25 |
| 6GK1900-0AB00 | 5N3 | SIMATIC NET, C-PLUG, СЪЕМНЫЙ МОДУЛЬ ПАМЯТИ ДЛЯ ХРАНЕНИЯ ПАРАМЕТРОВ КОНФИГУРАЦИИ КОМПОНЕНТОВ SIMATIC NET. ПРИ НЕОБХОДИМОСТИ В НЕМ МОГУТ СОХРАНЯТЬСЯ ДАННЫЕ ПОЛЬЗОВАТЕЛЯ. НАПРИМЕР, ФАЙЛОВАЯ СИСТЕМА CP443-1 ADVANCED | 95.40 |
| 6GK1901-1BB20-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 90 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 90 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK1901-1BB20-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 90 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 90 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB20-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 90 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 90 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK7343-2AH11-0XA0 | 42C | SIMATIC NET, CP 343-2P, КОММУНИКАЦ. ПРОЦЕССОР ДЛЯ ПОДКЛ. S7-300 И ET200M К AS-INTERFACE, КОНФИГУРИРУЕМЫЙ ПРИ ПОМОЩИ STEP 7 AS-INTERFACE SPEC. V3.0 | 639.40 |
