Недорогие интерфейсные модули ASM 450 и 452 – это самостоятельные slave-устройства PROFIBUS-DP для работы компонентов MOBY через PROFIBUS-DP/DP-V1 на:

• SIMATIC S7 (включая FB и FC программного обеспечения)
• SINUMERIK
• SICOMP IMC. ПК, системы автоматизации

Благодаря высокой степени защиты и прочности они особенно пригодны для использования вблизи машин.

Дизайн

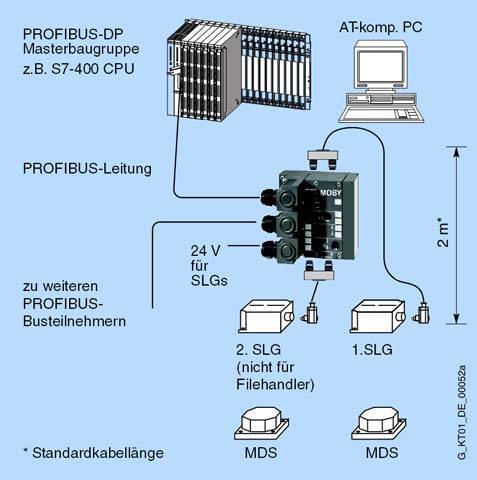

Конфигуратор

Интерфейсные модули ASM монтируются на стандартном модуле ET 200X. Правила монтажа и инструкции по конфигурации могут быть найдены в руководстве по ET 200X. Модули расширения из линейки ET 200X могут и не применяться.

Функции

На ASM реализуются: протокол PROFIBUS-DP в соответствии с EN 50170, т. 2 PROFIBUS для обмена данными между ASM и SIMATIC S5/S7 (или любым master-устройством PROFIBUS) и специальные протоколы MOBY для обмена данными между ASM и SLG.

Доступ к данным в MDS может, в принципе, осуществляться следующим образом:

• прямая адресация через абсолютные адреса
• с удобствами, через программу управления файлами MOBY (только MOBY I/U) с помощью имен файлов

ASM занимает на PROFIBUS-DP/DP-V1 адрес абонента на шине, который установлен на базовом модуле. Встраивание ASM в конфигурирование аппаратуры производится через GSD-файл. После этого ASM может конфигурироваться через программные инструментальные средства HW_Konfig администратора SIMATIC (SIMATIC Manager) или другое инструментальное средство PROFIBUS.

Сообщения об ошибках и рабочие режимы (MDS в поле, передача и т.д.) дополнительно отображаются с помощью светодиода, что облегчает ввод в эксплуатацию и обслуживание.

Для присоединения к любому master-устройству PROFIBUS-DP в документации описан программный интерфейс.

Присоединительные штекеры IP 65 (номер для заказа 6ES7 194-1AA01-0XA0) необходимо заказывать отдельно!

ASM 450 (для MOBY E/I)

ASM 450 имеет два интерфейса для SLG. При использовании обоих интерфейсов для SLG модуль работает в мультиплексном режиме, так что надежное считывание модулей памяти (MDS) возможно только в остановленном состоянии. Доступ к данным в MDS осуществляется непосредственно через абсолютные адреса.

С программными функциями FB240/FC44 для SIMATIC S5/S7 ASM работает в циклическом режиме, т.е. пропускная способность средств обработки данных зависит, среди прочего, от величины адресного окна (макс. 208 байт), числа slave-устройств и т.д.

ASM 452 (для MOBY E/I/U/D)

ASM 452 имеет два интерфейса для SLG (к MOBY U/D можно присоединить только один SLG). При использовании обоих интерфейсов для SLG модуль работает в квазипараллельном режиме, так что модули памяти (MDS) могут надежно обрабатываться только в остановленном состоянии (напр., чтение данных). Обращение к данным в MDS может осуществляться непосредственно через абсолютные адреса (FC45) или с удобствами через программу управления файлами MOBY (FC46, FC56) с использованием имен файлов, причем ASM эксплуатируется в ациклическом режиме через PROFIBUS DP-V1. В этом режиме от ASM или к ASM может передаваться очень большое количество данных, не перегружая цикл PROFIBUS. Это выгодно при передаче больших количеств данных. Кроме того, в этом режиме ASM может очень быстро обрабатывать сцепленные команды MDS.
