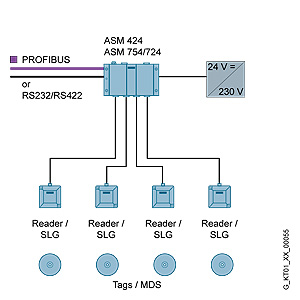

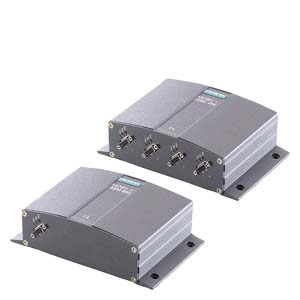

ASM 454/424, ASM 754/724, ASM 854/824 К требующим меньших затрат интерфейсным модулям может быть параллельно присоединено до 4 устройств записи-считывания или антенн. Пользователь может выбирать между двумя интерфейсами:
- PROFIBUS DP-V1 (ASM 454, ASM 754, ASM 854)
- RS 232/RS 422; последовательный интерфейс с ПК и системами автоматизации (ASM 424, ASM 724, ASM 824)
Дизайн
ASM 454/424, ASM 754/724, ASM 854/824 Монтаж
Дополнительный адаптер доступен для простого монтажа на DIN рейке.
Конфигуратор
Функции
ASM 454/424, ASM 754/724, ASM 854/824 К прочному корпусу можно подключить до четырех 1) устройств записи-считывания или антенн из соответствующей системы MOBY. Доступ к данным в MDS осуществляется непосредственно через физические адреса. Расширенные функции MOBY F/E (одновременная работа с несколькими модулями памяти MDS, права доступа, пароль и т.д.) не поддерживаются.
Сообщения об ошибках и рабочие состояния (MDS в поле, передача и т.д.) дополнительно отображаются светодиодом, что облегчает ввод в действие и обслуживание
Интерфейс PROFIBUS DP-V1
(ASM 454, ASM 754, ASM 854)
Связь с пользователем осуществляется через ациклическую службу протокола PROFIBUS-DP-V1. Адрес абонента на PROFIBUS устанавливается непосредственно на ASM с помощью DIP-переключателей.
У пользователей SIMATIC S7 имеется в распоряжении функция FC 45 (см. также ASM 473) для простого встраивания в приложение. Встраивание ASM в конфигурирование аппаратуры производится через GSD-файл. После этого ASM может конфигурироваться с помощью программного инструментального средства HW_Konfig администратора SIMATIC (SIMATIC Manager) или другого инструментального средства PROFIBUS.
Для присоединения к любому master-устройству PROFIBUS-DP-V1 в документации FC45 описан программный интерфейс.
Интерфейс RS232/RS422 (ASM 424, ASM 724, ASM 824)
У пользователя ПК имеется в распоряжении для его приложения C-библиотека WINDOWS 98/NT/2000 (MOBY API, функции DLL), включая драйвер 3964R с основными функциями (открытие/закрытие канала, чтение данных с накопителя и т.д.)
MOBY E
К ASM 754/724 можно параллельно подключить до четырех SLA 7x, которые, однако, внутри эксплуатируются в мультиплексном режиме. При подключении более одной SLA 7x надежное чтение или запись накопителя данных MOBY E возможно только в статическом состоянии.
MOBY I/E
К ASM 454/424 можно параллельно подключить до четырех SLG 4x или SLA 7x, причем на всех 4 SLG одновременно может производиться чтение или запись накопителя данных MOBY.
Технические данные
ASM 454/424, ASM 754/724, ASM 854/824 | Интерфейсный модуль | ASM 454, ASM 754, ASM 854 | ASM 424, ASM 724, ASM 824 |
|---|---|---|
| Последовательныйинтерфейс с пользователем | ROFIBVUS-DP-V1, 9-конт. сверхминиатюрный D-образный штекер(номер для заказа 6ES7 972-0BA11-0XA0) | RS 232/RS 4229-конт. сверхминиатюрный D-образный штекер |
| Длина кабеля, макс. | см. PROFIBUS | 30 m у RS232, 500 m у RS422 |
| Процедура/протокол | EN 50170 том 2 PROFIBUS | 3964 R |
| Скорость передачи | от 9600 кБод до 12 МБод(автоматическое распознавание) | 38.4 bit/s |
| Макс. длина блока | 4 слова циклически/ 238 байт ациклически | 238 байт |
| Макс. длина блока | 4 x 9-контакт. сверхминиатюрных D-образных розетки | |
| Длина кабеля, макс. | 55 м для SLA; 1000 м для SLG | |
| Присоединяемые SLA | MOBY I: макс. 4 x SLG4x (параллельный режим)MOBY E: макс. 4 x SLA 7x (мультиплексный режим)MOBY F: макс. 4 x SLA 8x (параллельный режим)Указание: смешанная конфигурация невозможна | |
| Функции программного обеспечения |
| |
| Программирование | Зависит от master-устройства PROFIBUS-DP-V1 | Зависит от ПК/системы автоматизации |
| Имеющееся программное | FC45 для SIMATIC | Библиотека на языке C |
| Доступ непосредственно через адреса | |
| Инициализация MDS, чтение данных из MDS, запись данных на MDS и т.д. | |
| Питающее напряжение |
| |
| 24 В пост. тока (отдельный разъем) | |
| от 20 до 30 В пост. тока | |
| Потребление тока | 250 mA | |
| Ток включения, макс. | 1,1 A (без SLA) | |
| Крепление | 4 винта M5 | |
| Род защиты | P 40 (более высокая степень защиты по запросу) | |
| Среднее время наработки на отказ (при 40 °C) | 1 x 105 часов | |
| Корпус |
| |
| 205 мм x 130 мм x 60 мм (без штекера) | |
| алюминий | |
| антрацит | |
| Температура окружающей среды |
| |
| от -25 до + 55 °C (конденсация недопустима) | |
| от -40 до + 85 °C (конденсация недопустима) | |
| Вес, около | 1.3 кг | |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2090-0BA00 | 572 | MOBY; 6-КОНТАКТНЫЙ ШТЕКЕР ДЛЯ SLG, УГЛОВОЙ ВАРИАНТ ВЫВОДА (НЕ ДЛЯ MOBY F) | 23.74 |
| 6GT2090-0BA10 | 572 | MOBY; 6-КОНТАКТНЫЙ ШТЕКЕР ДЛЯ SLG, УГЛОВОЙ ВАРИАНТ ВЫВОДА, УПАКОВОЧНЫЙ БЛОК 10 ШТ. НЕ ДЛЯ MOBY F) | 17.28 |
| 6GT2090-0UA00 | 572 | MOBY; ШТЕКЕР SLG, 6-КОНТАКТНЫЙ, ПРЯМАЯ КОНСТРУКЦИЯ, НЕ ДЛЯ MOBY F | 32.44 |
| 6GT2390-1AB00 | 572 | MOBY D/E/F/I/U; РАЗЪЕМ ДЛЯ ИСТОЧНИКА НАПРЯЖЕНИЯ (РОЗЕТКА) SLG/SIM 8X, ASM 824, ASM 850 ASM 854, ASM 724, ASM 754 ASM 424, ASM 454, ASM 455 SLG D1X И SLG U92 | 17.28 |
| 6GT2491-1HH50 | 572 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ БЛОКА ПИТАНИЯ 6GT2494-0AA00, 24В ПОСТОЯННОГО ТОКА; ДЛИНА: 5 M | 44.31 |
| 6GT2898-0AA00 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, СТЕПЕНЬ ЗАЩИТЫ IP65, ЕВРО-ШТЕККЕР | 389.02 |
| 6GT2898-0AA10 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, СТЕПЕНЬ ЗАЩИТЫ IP65, БРИТАНСКИЙ ШТЕККЕР | 389.02 |
| 6GT2898-0AA20 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, UL, СТЕПЕНЬ ЗАЩИТЫ IP65, ШТЕККЕР США | 389.02 |
