ASM 470/475

Разделы

ASM 470/475 - Интерфейсные модули

ASM 470/475 - Интерфейсные модули

Недорогие модули ASM 470 и ASM 475 для систем идентификации MOBY D/E/I/U могут подключаться через станции распределенной периферии ET 200M по PROFIBUS DP-V1.

Область применения

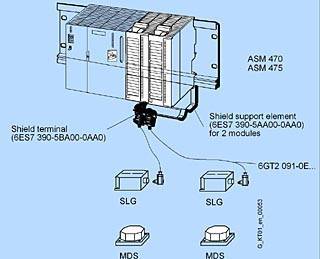

Интерфейсные модули ASM 470 и ASM 475 встраивают идентификационные системы MOBY  в следующие системы:

  • SIMATIC S7-300
  • S7-400, PC (CP5412 (A2)) через ET 200M
  • SINUMERIK 840D/810D

Макс. два SLG могут быть подключены в параллельном режиме (ASM 470 только в мультиплексном режиме).

Дизайн

Конфигуратор

Функции

На одной стойке SIMATIC S7-300 можно установить и эксплуатировать до 8 интерфейсных модулей ASM. При конфигурации с несколькими стойками (макс. 4 стойки) ASM можно устанавливать и эксплуатировать в каждой стойке. Таким образом, в максимальной конфигурации SIMATIC S7-300 можно эксплуатировать до 32 ASM. Гальваническая развязка между SLG и шиной SIMATIC S7-300 обеспечивает структуру, не чувствительную к помехам.

Сообщения об ошибках и рабочие состояния (MDS в поле, команда активна и т.д.) отображаются светодиодами.

Обмен данными между ASM 475 и CPU S7 осуществляется через ациклические кодовые посылки P-шины, так что пользовательские данные (макс. 238 байт) передаются очень быстро и эффективно. Через администратор объектов (Object Manager, OM) ASM 475/476 полностью встраивается в диагностику администратора SIMATIC (SIMATIC Manager).

ASM 470 (для MOBY I/E)

С помощью ASM 470 доступ к данным в MDS осуществляется непосредственно через физические адреса. Обмен данными с ASM производится в образе процесса блоками по 12 байтов и происходит медленнее, чем у ASM 475. Через ET200M его можно эксплуатировать на любом master-устройстве PROFIBUS другого изготовителя.

ASM 475 (для MOBY I/E/U/D)

С помощью ASM 475 доступ к данным в MDS осуществляется непосредственно через физические адреса. Передача данных между FC45 и ASM осуществляется с большей скоростью и меньшей загрузкой CPU. В режиме MOBY I/U ASM может эксплуатироваться также с FC56 (программа обработки файлов).

Технические данные

Интерфейсные модули

ASM 470

ASM 475

ASM 475 (с программой управления файлами MOBY I/U)

Последовательный интерфейс с SLG

RS422

Присоединение SLG

макс. 2 штуки через винтовые зажимы во фронт. штекере

Интерфейс/длина кабеля, макс.

RS 422/1000 м, зависит от SLG и типа кабеля

Присоединяемые SLG

MOBY I/E/F (мультиплексный режим)

MOBY I/E/U/D

MOBY I/U

Интерфейс для питания 24 В пост. тока

через винтовые зажимы во фронт. штекере

Функциональные блоки







SIMATIC S7

FC47

FC45, FC55

FC56

Адресация MDS

Доступ непосредственно через адреса

Доступ через DOS-подобную файловую систему

Команды

Инициализация MDS, чтение данных из MDS, запись данных на MDS и т.д.

Форматирование MDS, чтение файла, запись файла и т.д.

Диалоговая функция

да (MOBY I)

нет

Питающее напряжение


  • номинальное значение

24 V DC
  • допустимый диапазон

20 V до 30 V DC

Потенциальная развязка между S7-300 и MOBY

да

Потребление тока из шинного зажима S7, макс.

100mA

Мощность потерь, тип.

1W

Температура окружающей среды



во время работы


  • горизонтальный монтаж SIMATIC

от 0 до +60 °C
  • вертикальный монтаж SIMATIC

от 0 до +40 °C

при транспортировке и хранении

от –40 до +70 °C

Размеры (Ш × В × Г)

40 мм x 125 мм x 120 мм

Вес, около

0.2 кг



Чертеж

Данные CAD

Габаритный чертеж доступен как CAD графика (формат DXF).



Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.automation.siemens.com/bilddb/index.asp?objKey=G_FS10_XX_90112



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6GT2002-0FA10ИНТЕРФЕЙСНЫЙ МОДУЛЬ MOBY ASM 470 ДЛЯ SIMATIC S7 300 И ET 200M0.353 - 5 недель (A)1
6GT2002-0GA10ИНТЕРФЕЙСНЫЙ МОДУЛЬ MOBY ASM 475 ДЛЯ SIMATIC S7 300 И ET 200M, НАСТРАИВАЕМЫЙ (БЕЗ ФРОНТАЛЬНОГО ШТЕКЕРА)0.353 - 5 недель (A)1

Аксессуары

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6ES7392-1AJ00-0AA0SIMATIC S7-300, 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, КЛЕММ С ВИНТОВЫМИ ЗАЖИМАМИ0.0693 - 5 недель (A)1
6GT2080-2AA10ПАКЕТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ MOBY, НА КОМПАКТ-ДИСКЕ FB/FC ДЛЯ SIMATIC; 3964R ДЛЯ DOS + WINDOWS 95/NT; ДЕМОНСТРАЦИОННАЯ ВЕРСИЯ MOBY ДЛЯ DOS + WINDOWS 95/NT0.2083 - 5 недель (A)1
6GT2091-0EH20MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 2 M0.23 - 5 недель (A)1
6GT2091-0EH50MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 5 M0.33 - 5 недель (A)1
6GT2091-0EN10MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 10 M13 - 5 недель (A)1
6GT2091-0EN20MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 20 M23 - 5 недель (A)1
6GT2091-0EN50MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 50 M3.23 - 5 недель (A)1
6GT2091-2EH20MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, 2 M, ПРЯМОЙ ШТЕКЕР0.1523 - 5 недель (A)1
6GT2091-2EH50MOBY; (НЕ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, С ПЛОСКИМ ШТЕКЕРОМ SLG, L = 5 M0.3023 - 5 недель (A)1
6GT2091-2EN10MOBY; (НЕ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, С ПЛОСКИМ ШТЕКЕРОМ SLG, L = 10 M0.5523 - 5 недель (A)1
6GT2091-2EN50MOBY; (НЕ MOBY F) СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ASM 470/475/476- SLG, С ПЛОСКИМ ШТЕКЕРОМ SLG, L = 50 M2.5523 - 5 недель (A)1
6GT2491-0EH50MOBY F; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 470 И SLG 8X, СМОНТИРОВАННЫЙ, 5 M13 - 5 недель (A)1
6GT2491-0EN20MOBY F; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 470 И ASM 475 SLG 8X, СМОНТИРОВАННЫЙ, 20 M23 - 5 недель (A)1
6GT2491-0EN50MOBY F; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ МЕЖДУ ASM 470 И ASM 475 SLG 8X, СМОНТИРОВАННЫЙ, 50 M53 - 5 недель (A)1
6GT2891-0EH20SIMATIC RF300 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ПРЕДСОБРАННЫЙ, МЕЖДУ ASM 475 И СЧИТЫВАТЕЛЕМ, ДЛИНА 2 M0.83 - 5 недель (A)1
6GT2891-0EH50SIMATIC RF300 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ, ПРЕДСОБРАННЫЙ, МЕЖДУ ASM 475 И СЧИТЫВАТЕЛЕМ, ДЛИНА 5 M0.83 - 5 недель (A)1
6GT2891-0FH20СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 2 М 0.1853 - 5 недель (A)1
6GT2891-0FH50СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 5 М 0.3113 - 5 недель (A)1
6GT2891-0FN10СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 10 М 0.6153 - 5 недель (A)1
6GT2891-0FN20СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 20 М 1.1773 - 5 недель (A)1
6GT2891-0FN50СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ SIMATIC RF 300/600, СМОНТИРОВАННЫЙ, МЕЖДУ ASM 456 И УСТРОЙСТВОМ ЧТЕНИЯ ИЛИ РАСШИРЕННЫЙ КАБЕЛЬ ДЛЯ ASM 456 С MOBY D/E/I/U И SIMATIC RF 300/600 ДЛИНА 50 М 2.9053 - 5 недель (A)1
