Assembly Kits

Разделы

ENG: Assembly Kits


Version

Order No.

8GK9 650-0KK00

Busbar supports

With matching support plate



Versions


  • 1-pole
    • For copper busbars 12 × 5 (10) mm, 20 × 5 (10) mm, 30 × 5 (10) mm
    • Height 150 mm

5SH3540
  • 5-pole
    • Busbar center-to-center clearance of 40 mm
    • For copper busbars 12 × 5 (10) mm and for mounting 3NP fuse switch disconnectors
    • Height 300 mm

8GK9650-0KK00
  • 3-pole
    • Busbar center-to-center clearance of 60 mm
    • For copper busbars 12 × 5 (10) mm, 20 × 5 (10) mm, 30 × 5 (10) mm
    • For bus-mounting fuse bases and 3NP4076 switch disconnectors, used together with assembly kits (mounting directly on the stays)

8GK9711-0KK03


Copper busbars



Versions


  • Cu cross-section of 12 × 5 mm, 250 A

  • Length 250

8GK9731-0KK10
  • Length 500

8GK9731-0KK20
  • Length 750

8GK9731-0KK30
  • Length 1000

8GK9731-0KK40
  • Length 1250

8GK9731-0KK50
  • Cu cross-section of 20 × 5 mm, 320 A

  • Length 250

8GK9733-0KK10
  • Length 500

8GK9733-0KK20
  • Length 750

8GK9733-0KK30
  • Length 1000

8GK9733-0KK40
  • Length 1250

8GK9733-0KK50
  • Cu cross-section of 30 × 5 mm, 450 A

  • Length 250

8GK9735-0KK10
  • Length 500

8GK9735-0KK20
  • Length 750

8GK9735-0KK30
  • Length 1000

8GK9735-0KK40
  • Length 1250

8GK9735-0KK50
  • Cu cross-section of 30 × 10 mm, 630 A

  • Length 250

8GK9736-0KK10
  • Length 500

8GK9736-0KK20
  • Length 750

8GK9736-0KK30
  • Length 1000

8GK9736-0KK40
  • Length 1250

8GK9736-0KK50

8GK9 910-0KK30

Supports for blanking cover

  • Long version
  • Material: plastic
  • 1 set = 4 supports

8GK9910-0KK30

8GK9 910-0KK10

N/PE bars

  • For mounting on longitudinal stays
  • With 2 x 29 clamping points
  • 16 mm2
  • Length 250 mm

8GK9910-0KK10

8GK9 910-0KK11

N/PE bars as plug-in terminals



Versions


  • Each with 6 screw terminals from 2.5 to 16 mm2 and 21 plug-in terminals from 1.5 to 4 mm2 for mounting on longitudinal stays at a 30° inclination

8GK9910-0KK11
  • With 6 screw terminals from 2.5 to 16 mm2 and 21 plug-in terminals from 1.5 to 4 mm2 , for PE bar and one N bar each with 2 screw terminals from 2.5 to 16 mm2 and 10 plug-in terminals from 1.5 to 4 mm2 , for mounting on longitudinal stays at a 30° inclination

8GK9910-0KK12

8US19 21-2AA00

Terminals for circular conductors



Versions


  • Busbar thickness of 5 mm

  • Conductor cross-section 1.5 ... 16 mm²

8US1921-2AA00
  • Conductor cross-section 1.5 ... 35 mm²

8US1921-2AB00
  • Conductor cross-section 16 ... 70 mm²

8US1921-2AD00
  • Conductor cross-section 16 ... 120 mm²

8US1921-2AC00
  • Busbar thickness of 10 mm

  • Conductor cross-section 1.5 ... 16 mm²

8US1921-2BA00
  • Conductor cross-section 1.5 ... 35 mm²

8US1921-2BB00
  • Conductor cross-section 16 ... 70 mm²

8US1921-2BD00
  • Conductor cross-section 16 ... 120 mm²

8US1921-2BC00

8GK9 920-0KK24

Replacement door hinges

  • For wall/floor-mounted distribution boards
  • 1 set = 2 hinges

8GK9920-0KK24


Partitions (for 210 mm depth)

  • For the visual and spatial separation of different potentials
  • Material: plastic
  • For mounting depth 210 mm


Versions



8GK9 301-2KK01
  • Vertical

  • Height 300 mm

8GK9301-2KK01
  • Height 450 mm

8GK9301-3KK01
  • Height 600 mm

8GK9101-4KK01
  • Height 750 mm

8GK9101-5KK01
  • Height 900 mm

8GK9101-6KK01
  • Height 1050 mm

8GK9101-7KK01
  • Height 1200 mm

8GK9101-8KK01
  • Height 1350 mm

8GK9102-8KK01

8GK9 103-0KK10
  • Horizontal

  • Width 250 mm

8GK9103-0KK10
  • Width 500 mm

8GK9103-0KK20
  • Width 750 mm

8GK9103-0KK30

8GK9 910-0KK00

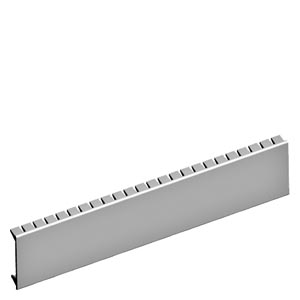

Blanking strips

Color RAL 7035 (light gray)



Versions


  • For 12 MW (1 MW = 18 mm)

8GK9910-0KK00
  • Length 1 m without pressure-relief joint, to cut to length

8GK9910-0KK01


Connecting kits, IP43/IP55

  • For side-by-side mounting of enclosures
  • Comprising:
    • Screws
    • Washers
    • Nuts
    • 10 m roll of sealing strip

8GK9920-0KK31

Note



A bushing flange is required for electrical connections!



8GK9 910-1KK80

Cable holders

For standard mounting rails

8GK9910-1KK80

8GD9 290

Spare keys

For double-bit locking mechanism

8GD9290

8GK9 910-0KK34

Extra-deep brackets

For recessed installation of stand. mounting rails

8GK9910-0KK34

8GK9 910-0KK26

Quick-lock screws

  • Material: plastic
  • Color RAL 7035

8GK9910-0KK26

8GK9 910-0KK27

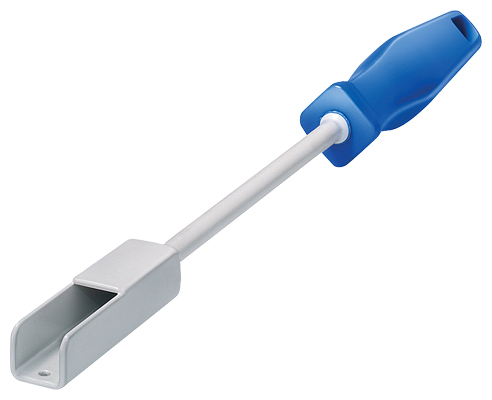

Mounting tools

  • For supports
  • Short and long version
  • With ergonomic handle

8GK9910-0KK27

8GK9 910-0KK35

Standard mounting rail, lowered



Width


  • 250 mm

8GK9910-0KK35
  • 500 mm new

8GK9910-0KK40
  • 750 mm new

8GK9910-0KK41




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
5SH3540031N / PE ШИННЫЙ СУППОРТ 11.60
8GD9290042ДВУХ БИТ КЛЮЧ ДЛЯ 3MM PIN ДЛЯ SIKUS-FLOOR И STAB-WALL РАСПРЕДЕЛИТ ШКАФ 7.97
8GK9650-0KK00039ALPHA 400/630, BB ДЕРЖАТЕЛЬ 5-P; 40MM 28.59
8GK9711-0KK03039ALPHA 400/630 DIN ШИННЫЙ ДЕРЖАТЕЛЬ, 3-ПОЛ ЦЕНТР.ОТВ. 60MM ДЛЯ УСТ. SS12X5(10),20X5 (10),30X5(10) ДЛЯ SR60 ШИННОЙ СИСТЕМЫ В=300 33.03
8GK9731-0KK10039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=250ММ 7.00
8GK9731-0KK20039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=500ММ 14.10
8GK9731-0KK30039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=750ММ 21.22
8GK9731-0KK40039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=1000ММ 28.47
8GK9731-0KK50039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=1250ММ 34.30
8GK9733-0KK10039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=250ММ 11.71
8GK9733-0KK20039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=500ММ 23.89
8GK9733-0KK30039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=750ММ 35.82
8GK9733-0KK40039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=1000ММ 46.88
8GK9733-0KK50039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=1250ММ 57.04
8GK9735-0KK10039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=250ММ 19.58
8GK9735-0KK20039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=500ММ 35.44
8GK9735-0KK30039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=750ММ 53.23
8GK9735-0KK40039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=1000ММ 71.66
8GK9735-0KK50039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=1250ММ 86.66
8GK9736-0KK10039ALPHA МЕДНАЯ ШИНА SS 30Х10ММ 630В L=250ММ 34.95
8GK9736-0KK20039ALPHA МЕДНАЯ ШИНА SS 30Х10ММ 630В L=500ММ 71.66
8GK9736-0KK30039ALPHA МЕДНАЯ ШИНА SS 30Х10ММ 630В L=750ММ 107.36
8GK9736-0KK40039ALPHA МЕДНАЯ ШИНА SS 30Х10ММ 630В L=1000ММ 143.57
8GK9736-0KK50039ALPHA МЕДНАЯ ШИНА SS 30Х10ММ 630В L=1250ММ 176.60
8GK9910-0KK00039ALPHA 1-КОМПОНЕНТНЫЙ ФЛАНЕЦ ДЛЯ КАБЕЛЬНОГО ВВОДА IP55 1.74
8GK9910-0KK01039ALPHA 2-КОМПОНЕНТНЫЙ ФЛАНЕЦ ДЛЯ КАБЕЛЬНОГО ВВОДА IP55 13.97
8GK9910-0KK11039N/PE-ШИНА С КЛЕММАМИ 6 ВИНТОВЫХ ОТ 2.5 ДО 16КВ.MM И 21 СОЕД. ОТ 1.5 ДО 4КВ.MM 44.21
8GK9910-0KK12039N/PE-ШИНА С 6XВИНТАМИ ОТ 2.5 ДО 16MM2 И 21XЗАЖИМАМИ ОТ 1.5 ДО 4MM2 НА PE И С N-N ЗАЖИМ С 2 X ВИНТ ОТ 2.5 ДО 16MM2 И 10XЗАЖИМ ОТ 1.5 ДО 4MM2 49.17
8GK9910-0KK26039ALPHA DIN БЫСТРОСЪЕМНЫЙ ЗАМОК КРЫШКИ НА ВИНТАХ ДЛЯ ПЛАСТИКОВЫХ КРЫШЕК RAL 7035 (1КОМПЛ. = 20ШТ.) 1.00
8GK9910-0KK27039ALPHA МОНТИРУЕМОЕ УСТР-ВО ДЛЯ РАЗДЕЛИТЕЛЯ КОРОТКОЕ И ДЛИННОЕ С ЭРГОНОМИЧНОЙ РУЧКОЙ 60.10
8GK9910-0KK30039ALPHA 160/400 ДЕРЖАТЕЛЬ ДЛЯ ПЕРЕДН. КРЫШЕК ИЗБЫТ. ИЗОЛИР. ПАНЕЛЕЙ ПУСТЫХ ШКАФОВ (4ШТ.) 9.91
8GK9910-0KK34039ALPHA СВЕРХГЛУБОКАЯ КЛИПСА ДЛЯ КРЕПЛЕНИЯ НА РЕЙКУ ПРЕРЫВ. ШИН (1КОМПЛ. = 2ШТ.) 40.53
8GK9910-0KK35039УСТАНАВЛИВАЕМЫЙ ШИННЫЙ КОМПЛЕКТ С ШИНАМИ В=7,5ММ Ш=500ММ 22.99
8GK9910-0KK40039МОНТАЖНЫЙ КОМПЛЕКТ С ЗАКРЫТОЙ DIN-РЕЙКОЙ 7.5ММ, ШИРИНА 500ММ 27.70
8GK9910-0KK41039МОНТАЖНЫЙ КОМПЛЕКТ С ЗАКРЫТОЙ DIN-РЕЙКОЙ 7.5ММ, ШИРИНА 750ММ 38.11
8GK9910-0KK80039ALPHA 400/630 КАБЕЛЬ ДЕРЖАТЕЛЬ НА СТАНДАРТНАЯ МОНТАЖНАЯ РЕЛЬСА МИН.. РАСПОРЯЖЕНИЕ КОЛИЧЕСТВО 200 ЕДИНИЦ 1.15
8GK9920-0KK24038ALPHA КОМПЛЕКТ ЗАПАСНЫХ ДВЕРНЫХ ШАРНИРОВ 9.17
8GK9920-0KK31039ALPHA 630 СОЕДЕНИТЕЛЬНЫЙ КОМПЛЕКТ УНИВЕРСАЛЬНЫЙ IP55 9.12
8US1921-2AA00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 5MM BUSBAR THICKNESS 1,5-16MM2 100.77
8US1921-2AB00143СИСТЕМА ШИН, ACCESSORY FOR 40 AND 60 MM SYSTEM ONLY FOR 5MM BUSBAR THICKNESS 131.71
8US1921-2AC00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 5MM BUSBAR THICKNESS 16-120MM2 5.17
8US1921-2AD00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 5MM BUSBAR THICKNESS 16-70MM2 1.90
8US1921-2BA00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 10MM BUSBAR THICKNESS 1,5-16MM2 2.04
8US1921-2BB00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 10MM BUSBAR THICKNESS 1,5-35MM2 3.41
8US1921-2BC00143КЛЕММА ШИННОГО АДАПТЕРА FOR 10MM BUSBAR THICKNESS 16-120MM2 5.17
8US1921-2BD00143КЛЕММА ШИННОГО АДАПТЕРАFOR 10MM BUSBAR THICKNESS 16-70Q AS WELL AS FOR T- AND DOUBLE-T-PROFILE 3.66
