BANYnet для анализа и диагностики работы сети

Инструментальные средства BANYnet базируются на возможностях операционной системы Microsoft Windows и используются для документирования, мониторинга, диагностики, регистрации и анализа работы сетей Ethernet и PROFIBUS.

Управление всеми IP и MAC адресами сети.
Генерирование карты обзора сети.
Автоматическое сканирование сети.
Мониторинг сетевых узлов с выявлением неисправных, недавно добавленных и незарегистрированных станций.
Считывание данных, типов сообщений и статистики ошибок из сетевых компонентов.
Отображение нагрузки на сеть.
Регистрация трафика передачи сообщений.
Регистрация обмена данными в сети PROFINET.
Регистрация обмена данными в сети PROFIBUS.
Исчерпывающий набор функций фиксации, фильтрации и сохранения данных.

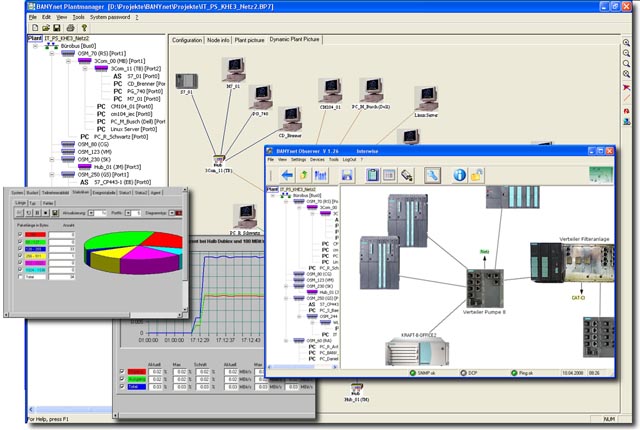

Конфигурация предприятия в представлении BANYnet

Особенности

BANYnet для анализа и диагностики работы сети

Последовательное обновление информации о конфигурации сети (количество/ тип компонентов).
Непрерывное отображение нагрузки на сеть для анализа ее производительности.
Быстрая локализация отказов сетевых компонентов.
Оптимизация работы сети на основе анализа статистических данных о типе и длине сообщений, времени цикла и т.д.

Область применения

BANYnet для анализа и диагностики работы сети

Функции пакета распределены между пятью независимыми программными модулями:

Plant Manager пакета BANYnet обеспечивает поддержку конфигурации сети Ethernet за счет управления всеми IP и MAC адресами, автоматической генерации и отображения сетевой структуры предприятия, поддержки функций импорта и экспорта.
Observer сканирует сеть с использованием различных протоколов и отображает изменения в сети в виде топологии или иерархии.
Plant Diagnostics считывает параметры конфигурации сети, сообщения различных типов, а также статистические данные об ошибках из SNMP-совместимых сетевых компонентов и готовит информацию, позволяющую обнаруживать ошибки в работе сети Ethernet. Все подготовленные данные отображаются в интерактивном режиме.
Bus Analysis выполняет синхронную регистрацию трафика передачи сообщений в одной или нескольких сетях Ethernet и интерпретирует сообщения всех уровней, включая сообщения SIMATIC S7/PCS 7 и PROFINET. Широкий спектр функций фиксации, фильтрации и сохранения данных позволяет выполнять быструю локализацию ошибок.
Profibus Scope выполняет регистрацию трафика сообщений в сети PROFIBUS, используя для этого коммуникационный процессор CP 5512, и интерпретирует эти сообщения. Широкий спектр функций фиксации, фильтрации и сохранения данных позволяет выполнять быструю локализацию ошибок.

Функции

BANYnet для анализа и диагностики работы сети

Plant Manager используется для конфигурирования проекта BANYnet. Вся необходимая информация объединяется структурами данных. Функции импорта/ экспорта позволяют выполнять обмен данными с другими программами. Удобный план обзора сетевой структуры предприятия генерируется автоматически на основе структур данных. Именно поэтому Plant Manager может использоваться как для документирования, так и для конфигурирования сетей Ethernet. Детальные свойства сетевых узлов отображаются в табличной форме. Более того, любая информация о конкретном сетевом узле может быть включена в документацию.

Plant Diagnostics сканирует системные данные SNMP-совместимых сетевых узлов (например, коммутаторов, компьютеров) и готовит информацию о сконфигурированных узлах. Сетевая нагрузка в цифровом или графическом виде отображается для индивидуальных портов. В сочетании со списком сетевых узлов эта информация позволяет выполнять быструю локализацию ошибок в работе сети Ethernet.

Статистические функции позволяют получать информацию о количестве и типе индивидуальных сообщений (длина пакетов, тип сообщений, типы ошибок и т.д.). Все события посылки данных в коммутатор (traps) могут отображаться в виде списка.

Дополнительно обеспечивается поддержка операций настройки параметров коммутаторов Industrial Ethernet серий SCALANCE X и OSM/ESM. Эти операции позволяют, например, задавать IP адреса, конфигурировать коммуникационные порты, выполнять обновление операционных систем и т.д.

Bus Analysis позволяет выполнять анализ и регистрацию файлов (обеспечивается поддержка импорта/ экспорта Netmon и Sniffer файлов) через несколько интерфейсов одновременно (например, для анализа резервированных систем) с помощью встроенного BANYmon. Использование настраиваемых фильтров и функций сортировки существенно упрощает поиск и локализацию ошибок. Щелчком мыши в списке можно получить детальную информацию о выбранном сообщении. Специфичные сообщения SIMATIC S5/S7/PCS 7 интерпретируются и отображаются в соответствии с их типом (например, сообщение резервированной системы, аварийное сообщение alarm-8 и т.д.).

С помощью CP 1616 может выполняться регистрация трафика данных через PROFINET без потерь времени и комплексной интерпретацией сообщений.

Observer выполняет динамический мониторинг работы сети. Текущие состояния сравниваются с проектом, созданным Plant Manager, и все изменения отображаются немедленно. При появлении ошибок или проникновении неизвестных узлов существует возможность найти источник по графическому пути на сетевой иерархии предприятия. Дополнительно подобные события заносятся в регистрационный файл для дальнейшего анализа и документирования.

Данные сканирования могут передаваться в проект Plant Manager.

PROFIBUS Scope позволяет выполнять регистрацию, сохранение и удобный анализ различных событий в сети. Он обеспечивает поддержку всех возможных скоростей обмена данными от 9.6 Кбит/с до 12 Мбит/с, автоматически определяет и автоматически настраивается на эту скорость. Регистрация данных выполняется в линейном или кольцевом буфере выбираемого размера. Обеспечивается поддержка долговременной регистрации данных. Моменты запуска и остановки регистрации выполняются автоматически с использованием триггеров. Объемы регистрируемых данных могут быть сокращены за счет использования настраиваемых функций фильтрации и сортировки, что позволяет производить быстрый поиск ошибок. Щелчком мыши в списке можно получить детальную информацию о выбранном сообщении. Специфичные сообщения SIMATIC S5/S7/PCS 7 интерпретируются и отображаются в соответствии с их типом (например, сообщение резервированной системы, аварийное сообщение alarm-8 и т.д.). Интерпретации могут подвергаться протоколы: DP, FDL, DPV1, DPV2, FMS и S7.

Функции BANYnet для параллельной регистрации данных могут использоваться для анализа работы резервированных систем связи. Для выполнения подобных операций BANYnet PROFIBUS подключается к резервированным сегментам сети. Синхронная регистрация данных с отметками времени позволяет легко сравнивать полученные данные и быстро обнаруживать проблемы в работе системы связи.

Замечание: Компьютер с программным обеспечением BANYnet PROFIBUS должен быть укомплектован коммуникационным процессором CP 5512 для подключения к сети PROFIBUS.

Дальнейшая информация

BANYnet для анализа и диагностики работы сети

Поддержка:

SIEMENS AG I&S IS E&C IT OOP 4

Контакты: Bernhard Kraft Siemensallee 84 D-76187 Karlsruhe Телефон: +49 (0) 721 595 4339 Факс: +49 (0) 721 595 5151E-mail: bernhard.kraft@siemens.com

Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер

Описание продукта

Цена

Аксессуары

Заказной номер	PG	Описание продукта	Цена
6GK1161-6AA02	5P5	COMMUNICATION PROCESSOR CP 1616 PCI-CARD (32 BIT; 33/66MHZ; 3.3/5V) WITH ASIC ERTEC 400 FOR CONNECT. TO PROFINET IO WITH 4-PORT-REAL-TIME-SWITCH (RJ45) VIA DEVELOPMENT KIT DK-16XX PN IO; NCM PC	1123.60
6GK1551-2AA00	5P5	SIMATIC NET, PB, CP 5512 PC-КАРТА (CARDBUS, 32 БИТА) ДЛЯ ПОДКЛЮЧЕНИЯ PG (ПРОГРАММАТОРА) ИЛИ НОУТБУКА К СЕТИ PROFIBUS ИЛИ MPI	752.60
