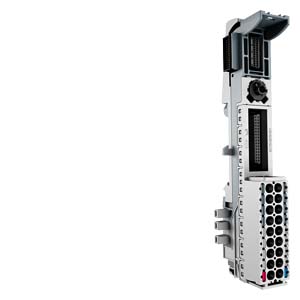

Базовые блоки SIPLUS Базовые блоки обеспечивают получение высокой механической прочности и удобства обслуживания станции ET 200SP:
- Подключение проводников через втычные клеммы без использования инструмента.
- Компактная конструкция и исключительно удобный доступ за счет наличия измерительных точек и колонок пружинных контактов.
- Цветовая маркировка контактов терминальной коробки.
- Замена модулей во время работы станции без демонтажа их внешних цепей.
- Сохранение работоспособности при наличии пропусков в линейке установленных модулей.
- Автоматическое кодирование модулей, исключающее возможность повреждения их электроники при попытке установить модуль в другой слот.
- Высокая стойкость к электромагнитным воздействиям, обеспечиваемая применением:
- экранированной внутренней шины,
- многослойных печатных плат с сигнальными и экранирующими проводниками для снижения помех при передаче сигналов между модулями и контактами подключения внешних цепей,
- компактными элементами заземления экранов соединительных кабелей.
- Формирование потенциальных групп с помощью внутренних шин без использования внешней обвязки.
- Съемная терминальная коробка.
- Установка базовых блоков вплотную друг к другу для обеспечения высокой механической прочности.
- Опциональное цветовое кодирование контактов терминальной коробки в соответствии с цветовым кодом (CC) электронного модуля.
- Извлечение проводников с помощью стандартной 3.5 мм отвертки.
Замечание:
Продукты серии SIPLUS extreme разрабатываются на базе стандартных промышленных продуктов производства Siemens. Приведенные данные содержат информацию о стандартных промышленных продуктах, дополненную сведениями о продуктах серии SIPLUS extreme.
Дизайн
Базовые блоки Базовые блоки устанавливаются на стандартную профильную шину DIN 35 x 7.5 мм или 35 x 15 мм . Они монтируются вплотную друг к другу и к интерфейсносму модулю, обеспечивая необходимую механическую прочность всей конструкции. Базовые блоки формируют внутренние шины станции и позволяют подключать ее внешние цепи. Модули ввода-вывода устанавливаются на базовые блоки. Типом установленного модуля определяется назначение контактов терминальной коробки базового блока.
Для обеспечения различных вариантов подключения датчиков и исполнительных устройств станция позволяет использовать базовые блоки различных типов.
Формирование потенциальных групп
Станция ET 200SP позволяет объединять свои периферийные модули в отдельные потенциальные группы. Под потенциальной группой понимается группа модулей, имеющая общую шину питания своих внешних цепей. Ранее (например, в станции ET 200S) для этой цели нужно было использовать дополнительные модули контроля питания, формирующие начало потенциальной группы, выполняющие мониторинг напряжения питания, диагностику, защиту от неправильной полярности напряжения и т.д.
Все эти функции теперь интегрированы в базовые компоненты станции ET 200SP. Необходимость в использовании модулей контроля питания отпала. За счет этого в каждой потенциальной группе появляется один дополнительный слот для установки периферийного модуля.
Светлые базовые блоки формируют новые потенциальные группы и содержат начальные участки внутренних шин P1, P2 и AUX. Напряжение питания датчиков должно подводиться к этому базовому блоку. Следом за интерфейсным модулем станции обязательно устанавливается светлый базовый блок.
Темные базовые блоки продолжают начатую ранее потенциальную группу и снабжены сквозными участками внутренних шин P1, P1 и AUX. Питание датчиков поступает на базовый блок через внутренние шины P1 и P2. Новая цепь питания подключается только к следующему светлому базовому блоку.
Цветная маркировка контактов
Назначение контактов терминальной коробки определяется типом периферийного модуля, установленного на данный базовый блок. Для исключения ошибок при монтаже внешних цепей эквипотенциальные группы контактов терминальной коробки могут маркироваться одинаковыми цветами. Для этой цели используются специальные накладные рамки, тип которых определяется цветовым кодом CCxx соответствующего периферийного модуля. Этот код нанесен на фронтальной панели периферийного модуля. С помощью рамок выполняется цветовая маркировка 16 контактов подключения внешних цепей периферийного модуля.
Для базовых блоков типа A0 с 10 дополнительными контактами AUX можно использовать накладные рамки, выделяющие контакты AUX красным, синим или желтым/ зеленым цветом.
Для базовых блоков типа A1 с дополнительными группами контактов 2х 5 можно использовать накладные рамки, выделяющие каждую группу из 5 контактов синим и красным цветом.
Элементы заземления экранов
Заземление экранов соединительных кабелей выполняется с помощью специальных соединителей. Каждый соединитель состоит из элемента подключения экрана и терминала. Элемент подключения экрана устанавливается на нижнюю часть базового блока и обеспечивает получение надежного электрического соединения с цепью защитного заземления (профильной шиной DIN). Дополнительные монтажные работы по обеспечению этого соединения не нужны. Терминал фиксирует соединительный кабель и обеспечивает электрическое соединение между его экраном и элементом подключения экрана.
Технические данные
Базовые блоки SIPLUS |
| 6AG1193-6BP00-7BA0 | 6AG1193-6BP00-7DA0 | 6AG1193-6BP20-7BA0 | 6AG1193-6BP20-7DA0 |
|
| BU15-P16+A0+2B | BU15-P16+A0+2D | BU15-P16+A10+2B | BU15-P16+A10+2D |
| Условия эксплуатации |
|
|
|
|
| Диапазон температур: |
|
|
|
|
| -40 °C | -40 °C | -40 °C | -40 °C |
| 70 °C | 70 °C | 70 °C | 70 °C |
| Прочие условия: |
|
|
|
|
|
|
|
|
|
| 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено | 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено | 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено | 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено |
|
|
|
|
|
| Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
| Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
| Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
| Габариты |
|
|
|
|
| Ширина | 15 мм | 15 мм | 15 мм | 15 мм |
| Высота | 117 мм | 117 мм | 141 мм | 141 мм |
| Масса |
|
|
|
|
| Приблизительно | 40 г | 40 г | 50 г | 50 г |
|
| 6AG1193-6BP00-7BA1 | 6AG1193-6BP00-7DA1 | 6AG1193-6BP40-7BA1 | 6AG1193-6BP40-7DA1 |
|
| BU15-P16+A0+2B/T | BU15-P16+A0+2D/T | BU15-P16+A0+12B/T | BU15-P16+A0+12D/T |
| Условия эксплуатации |
|
|
|
|
| Диапазон температур: |
|
|
|
|
| -40 °C | -40 °C | -40 °C | -40 °C |
| 70 °C | 70 °C | 70 °C | 70 °C |
| Прочие условия: |
|
|
|
|
|
|
|
|
|
| 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено | 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено | 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено | 100 %; при появлении конденсата и льда выполнение монтажных и пуско-наладочных работ запрещено |
|
|
|
|
|
| Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3B2: плесень, споры грибка и сухой плесени (исключая фауну). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
| Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3C4 (RH < 75%), включая соленый туман по EN 60068-2-52 (уровень сложности 3). Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
| Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! | Есть; класс 3S4, включая песок и пыль. Незадействованные интерфейсы должны быть закрыты включенными в комплект поставки колпачками! |
| Габариты |
|
|
|
|
| Ширина | 15 мм | 15 мм | 15 мм | 15 мм |
| Высота | 117 мм | 117 мм | 141 мм | 141 мм |
| Масса |
|
|
|
|
| Приблизительно | 40 г | 40 г | 50 г | 50 г |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AG1193-6BP00-7BA0 | 473 | SIPLUS ET 200SP, BASEUNIT BU15-P16+A0+2B, BU-TYPE A0, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP00-0BA0 . PUSH-IN TERMINALS, W/O AUX-TERMINALS, BRIDGED TO LEFT BU WXH: 15MMX117MM | 30.21 |
| 6AG1193-6BP00-7BA1 | 473 | SIPLUS ET 200SP, BASEUNIT BU15-P16+A0+2B/T, BU-TYPE A1, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP00-0BA1 . PUSH-IN TERMINALS, W/O AUX-TERMINALS, BRIDGED TO LEFT BU BXH: 15MMX117MM, WITH TEMPERATUR MEASURING | 41.87 |
| 6AG1193-6BP00-7DA0 | 473 | SIPLUS ET 200SP, BASEUNIT BU15-P16+A0+2D, BU-TYPE A0, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP00-0DA0 . PUSH-IN TERMINALS, W/O AUX-TERMINALS, NEW LOADGROUP, WXH: 15MMX117MM | 53.53 |
| 6AG1193-6BP00-7DA1 | 473 | SIPLUS ET 200SP, BASE UNIT BU15-P16+A0+2D/T, BU-TYPE A1, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP00-0DA1 . PUSH-IN TERMINALS, W/O AUX-TERMINALS, NEW LOADGROUP, BXH: 15MMX117MM, WITH TEMPERATURE MEASURING | 65.19 |
| 6AG1193-6BP20-7BA0 | 473 | SIPLUS ET 200SP, BASEUNIT BU15-P16+A10+2B, BU-TYPE A0, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP20-0BA0 . PUSH-IN TERMINALS, WITH 10 AUX-TERMINALS, BRIDGED TO LEFT BU WXH: 15MMX141MM | 40.81 |
| 6AG1193-6BP20-7DA0 | 473 | SIPLUS ET 200SP, BASEUNIT BU15-P16+A10+2D, BU-TYPE A0, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP20-0DA0 . PUSH-IN TERMINALS, WITH 10 AUX-TERMINALS, NEW LOADGROUP, WXH: 15MMX141MM | 63.60 |
| 6AG1193-6BP40-7BA1 | 473 | SIPLUS ET 200SP, BASEUNIT BU15-P16+A0+12B/T, BU-TYPE A1, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP40-0BA1 . PUSH-IN TERMINALS, WITH 2X 5 ADDITIONAL TERMINALS, BRIDGED TO LEFT BU BXH: 15MMX141MM, WITH TEMPERATUR MEASURING | 51.94 |
| 6AG1193-6BP40-7DA1 | 473 | SIPLUS ET 200SP, BASE UNIT BU15-P16+A0+12D/T. BU-TYPE A1, -40 ... +70 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7193-6BP40-0DA1 . PUSH-IN TERMINALS, WITH 2X 5 ADDITIONAL TERMINALS, NEW LOADGROUP, BXH: 15MMX141MM, WITH TEMPERATURE MEASURING | 75.26 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7133-6CV15-1AM0 | 255 | SIMATIC ET 200SP, 5 КРЫШЕК ДЛЯ БАЗОВОГО БЛОКА, 15MM, ДЛЯ ЗАЩИТЫ СВОБОДНЫХ ПОСАДОЧНЫХ МЕСТ | 21.20 |
| 6ES7193-6CP01-2MA0 | 255 | SIMATIC ET 200SP, 10 БИРОК ДЛЯ ЦВЕТОВОГО КОДИРОВАНИЯ, 8 СЕРЫХ + 8 КРАСНЫХ, ДЛЯ ОПРЕДЕЛЁННЫХ МОДУЛЕЙ, ДЛЯ ПЕРИФЕРИЙНЫХ МОДУЛЕЙ С ЦВЕТОВЫМ КОДОМ CC01, ДЛЯ 16 ВТЫЧНЫХ КЛЕММ | 11.13 |
| 6ES7193-6CP02-2MA0 | 255 | SIMATIC ET 200SP, 10 БИРОК ДЛЯ ЦВЕТОВОГО КОДИРОВАНИЯ, 8 СЕРЫХ + 8 СИНИХ, ДЛЯ ОПРЕДЕЛЁННЫХ МОДУЛЕЙ, ДЛЯ ПЕРИФЕРИЙНЫХ МОДУЛЕЙ С ЦВЕТОВЫМ КОДОМ CC02, ДЛЯ 16 ВТЫЧНЫХ КЛЕММ | 11.13 |
| 6ES7193-6CP03-2MA0 | 255 | SIMATIC ET 200SP, 10 БИРОК ДЛЯ ЦВЕТОВОГО КОДИРОВАНИЯ, 12 СЕРЫХ + 4 КРАСНЫХ, ДЛЯ ОПРЕДЕЛЁННЫХ МОДУЛЕЙ, ДЛЯ ПЕРИФЕРИЙНЫХ МОДУЛЕЙ С ЦВЕТОВЫМ КОДОМ CC03, ДЛЯ 16 ВТЫЧНЫХ КЛЕММ | 11.13 |
| 6ES7193-6CP04-2MA0 | 255 | SIMATIC ET 200SP, 10 БИРОК ДЛЯ ЦВЕТОВОГО КОДИРОВАНИЯ, 9 СЕРЫХ + 4 КРАСНЫХ + 3 СИНИХ, ДЛЯ ОПРЕДЕЛЁННЫХ МОДУЛЕЙ, ДЛЯ ПЕРИФЕРИЙНЫХ МОДУЛЕЙ С ЦВЕТОВЫМ КОДОМ CC04, ДЛЯ 16 ВТЫЧНЫХ КЛЕММ | 11.13 |
| 6ES7193-6CP71-2AA0 | 255 | SIMATIC ET 200SP, 10 БИРОК ДЛЯ ЦВЕТОВОГО КОДИРОВАНИЯ, 10 ЗЕЛЁНО-ЖЁЛТЫХ, ДЛЯ 10 ДОП. (AUX) КЛЕММ, ДЛЯ БАЗОВОГО БЛОКА ТИПА A0, С ВТЫЧНЫМИ КЛЕММАМИ | 11.13 |
| 6ES7193-6CP72-2AA0 | 255 | SIMATIC ET 200SP, 10 БИРОК ДЛЯ ЦВЕТОВОГО КОДИРОВАНИЯ, 10 КРАСНЫХ, ДЛЯ 10 ДОП. (AUX) КЛЕММ, ДЛЯ БАЗОВОГО БЛОКА ТИПА A0, С ВТЫЧНЫМИ КЛЕММАМИ | 11.13 |
| 6ES7193-6CP73-2AA0 | 255 | SIMATIC ET 200SP, 10 БИРОК ДЛЯ ЦВЕТОВОГО КОДИРОВАНИЯ, 10 СИНИХ, ДЛЯ 10 ДОП. (AUX) КЛЕММ, ДЛЯ БАЗОВОГО БЛОКА ТИПА A0, С ВТЫЧНЫМИ КЛЕММАМИ | 11.13 |
| 6ES7193-6LF30-0AW0 | 255 | SIMATIC ET 200SP, 160 ШИЛЬДИКОВ-ИДЕНТИФИКАТОРОВ, 10 ЛИСТОВ (160 ШТУК), ДЛЯ ШИННЫХ АДАПТЕРОВ, БАЗОВЫХ БЛОКОВ, ИНТЕРФЕЙСНЫХ И СИГНАЛЬНЫХ МОДУЛЕЙ ET 200SP | 25.97 |
| 6ES7193-6SC00-1AM0 | 255 | SIMATIC ET 200SP, 5 ЗАЗЕМЛЯЮЩИХ КЛЕММ И 5 ЗАЗЕМЛЯЮЩИХ ПЛАСТИН, ДЛЯ ПРЯМОГО ПОДКЛЮЧЕНИЯ | 49.18 |
