 | Обзор | | Схема подключения |
Базовые модули Базовые клеммные блоки применяются для простого и быстрого подключения внешних цепей модулей ввода-вывода. Они имеют модификации для работы с дискретными или аналоговыми модулями.
Подключение внешних цепей может выполняться через контакты под винт или контакты-защелки.
Дизайн
| | Обзор | | Схема подключения |
Базовые модули Ниже приведено назначение контактов различных соединительных модулей.

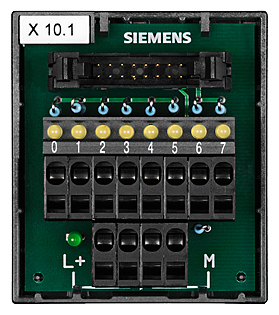

Соединительный модуль TP1 для 1-рядного подключения внешних цепей
| Внешний вид | Назначение контактов |
|---|---|
 | Верхний ряд Контакты 0 ... 7: Входы/выходы x.0 to x.7 Нижний ряд 2 контакта L+ и 2 контакта M |

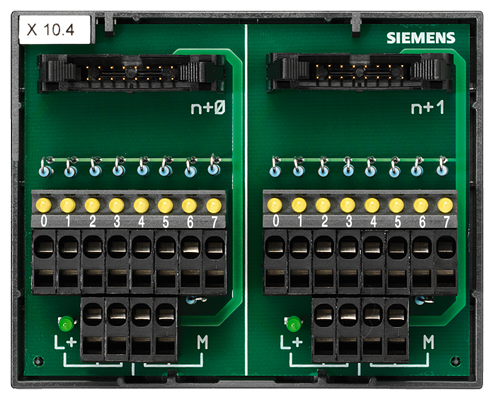

Соединительный модуль TPK для однопроводных пускателей
| Внешний вид | Назначение контактов |
|---|---|
 | Верхний ряд 2 x контакты 0 ... 7: Входы/выходы x.0 to x.7 Нижний ряд 2 x 2 контакта L+ и 2 x 2 контакта M |

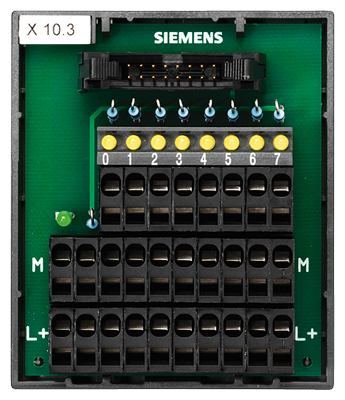

Соединительный модуль TP3 для 3-х проводных пускателей
| Внешний вид | Назначение контактов |
|---|---|
| Верхний ряд Контакты 0 ... 7: Входы/выходы x.0 to x.7 Средний ряд Все контакты: M Нижний ряд Все контакты: L+ |

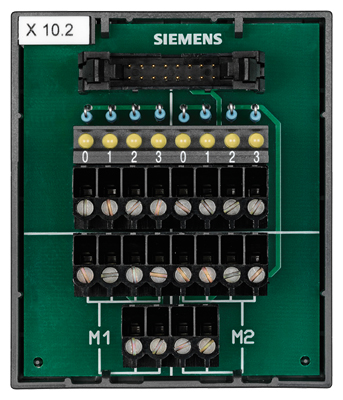

Соединительный модуль TP2 для модулей 2 A
| Внешний вид | Назначение контактов слева | Назначение контактов справа |
|---|---|---|
| Верхний ряд Контакты 0 ... 3: выходы x.0 to x.3 Средний ряд Контакты 0 ... 3: M1 для x.0 to x.3 Нижний ряд 2 контакта для M1 | Верхний ряд Контакты 0 ... 3: выходы x.4 to x.7 Средний ряд Контакты 0 ... 3: M2 для x.4 to x.7 Нижний ряд 2 контакта для M2 |

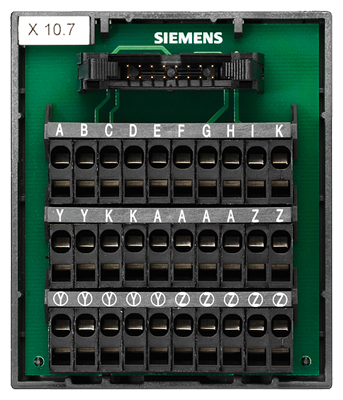

Соединительный модуль TPA для аналоговых модулей
| Внешний вид | Назначение контактов |
|---|---|
 | Верхний ряд Клеммы A - K: Аналоговые сигналы или подключение компенсации Средний ряд Клемма Y: потенциал L+Клемма Z: потенциал MКлеммы A и K: Подключение компенсации Нижний ряд Вы можете использовать 2 x 5 контактов Z и Y для объединения нагрузок и сигналов |
Интеграция
| | Обзор | | Схема подключения |
Базовые модули - Блок подключения для 1-проводных инициаторов (TP1)Если опорный потенциал отдельных датчиков/исполнительных устройств не подводится индивидуально к клеммному блоку, то используется блок для 1-проводного подключения с 8 клеммами для сигналов. Для подачи напряжения на модуль ввода/вывода имеются две клеммы для опорного потенциала и две клеммы для положительного потенциала.
- Блок подключения для 3-проводных инициаторов (TP3)Блок подключения для 3-проводных инициаторов предоставляет пользователю 8 клемм для сигналов, 10 клемм для опорного потенциала и 10 клемм для положительного потенциала. Это обеспечивает достаточные резервы для потенциальных перемычек и подачи питания.
- Блок подключения для сигналов 2 x 8 (TPK)Если необходим блок подключения для 1-проводного подключения с двумя байтами, то используется компактный блок подключения TPK. Он соединяется с фронтальным соединителем с помощью двух соединительных кабелей. Этот компактный блок подключения содержит 2 x 8 клемм для сигналов, и в распоряжение пользователя предоставляются 2 x 2 клеммы для опорного потенциала и 2 x 2 клеммы для положительного потенциала.
- Блок подключения для 2-амперных модулей вывода (TP2)2-амперные модули SIMATIC S7 могут быть подключены к блоку подключения, специально спроектированному для этих модулей.
- Блок подключения для аналоговых сигналов (TPA)Для аналоговых сигналов SIMATIC S7 здесь пригоден специальный блок подключения для аналоговых сигналов. С помощью этого блока подключения сигналы могут быть подключены чрезвычайно легко и удобно. Подключение экрана сигнальных кабелей возможно с помощью дополнительной платы с соответствующими клеммами для подключения экрана.
Особое внимание следует обратить на следующее:
Для передачи сигналов двух модулей вывода необходимы все жилы соединительного кабеля. Поэтому блок питания модуля должен подключаться через отдельный кабель.Схемы подключения этих блоков Вы можете найти также в Интернете.
Указание: Информацию о сборке плоского кабеля в круглой оболочке на 16-контактном разъеме Вы найдете под заголовком «Configuring and wiring [Конфигурирование и подключение]».
Указание: Информацию о сборке плоского кабеля в круглой оболочке на 16-контактном разъеме Вы найдете под заголовком "Configuring and wiring" [Конфигурирование и подключение].
Технические данные
| | Обзор | | Схема подключения |
Базовые модули Электрические спецификации
| Клеммный блок для 1-проводного подключения (TP1), 3-проводных инициаторов (TP3) и сигналов 2 x 8 (TPK) | |
|---|---|
| Макс. рабочее напряжение | 60 В пост. тока |
| Непрерывный ток на сигнал | 1 A |
| Макс. общий ток (блок питания) | 4 А/байт |
| Рабочая температура | от 0 до + 60°C |
| Монтажное положение | Любое |
| Воздушные промежутки и длины путей тока утечки | Отчет IEC 664, IEC 664 A, IEC 1131 T2, CSA C22.2 No 142 UL 508, VDE 0160 (12.90), категория перенапряжения II, степень загрязнения 3 |
| Размеры (Ш х В х Г) в мм |
|
| примерно 55 x 43,2 x 63 |
6ES7924-0CA10-0A_0 | примерно 68 x 43,2 x 80 |
| примерно 100 x 43,2 x 80 |
| Клеммный блок для 2-амперных модулей вывода (TP2) семейства SIMATIC S7 | |
|---|---|
| Макс. рабочее напряжение | 60 В пост. тока |
| Провод для непрерывного токового сигнала | 2 A |
| Рабочая температура | от 0 до + 60°C |
| Монтажное положение | Любое |
| Воздушные промежутки и длины путей тока утечки | Отчет IEC 664, IEC 664 A, IEC 1131 T2, CSA C22.2 No 142 UL 508, VDE 0160 (12.90), категория перенапряжения II, степень загрязнения 3 |
| Размеры (Ш х В х Г) в мм |
|
| примерно 68 x 43,2 x 80 |
| Клеммные блоки для аналоговых модулей (TPA) семейства SIMATIC S7 | |
|---|---|
| Макс. рабочее напряжение | 60 В пост. тока |
| Провод для непрерывного токового сигнала | 1 A |
| Рабочая температура | от 0 до + 60°C |
| Монтажное положение | Любое |
| Воздушные промежутки и длины путей тока утечки | Отчет IEC 664, IEC 664 A, IEC 1131 T2, CSA C22.2 No 142 UL 508, VDE 0160 (12.90), категория перенапряжения II, степень загрязнения 3 |
| Размеры (Ш х В х Г) в мм |
|
| примерно 68 x 43.2 x 80 |
Правила присоединения проводов к блокам подключения
| Клеммный блок TPA, TP1, TP2, TP3, TPK | ||
|---|---|---|
|
| Пружинный зажим | Винтовой зажим |
| Поперечные сечения подключаемых кабелей | ||
| Нет | |
| от 0,5 до 2,5 мм2 | |
| от 0,5 до 1,5 мм2 | от 0,5 до 2,5 мм2 (2,5 мм2 с обжимом в соответствии с EN 60947-1) |
| от 0,5 до 1,5 мм2 | |
| Количество жил на зажим | 1 или комбинация из 2 жил с суммарным поперечным сечением не более вышеуказанного в общем наконечнике | |
| Ширина отвертки | 3,5 мм (цилиндрическая) | |
| Крутящий момент при присоединении кабелей | - | от 0,4 до 0,7 Нм |
Схема подключения
| | Обзор | | Схема подключения |
Базовые модули Вы можите загрузить схему подключения соединительного модуля как PDF документ.
Клеммный модуль
| Клеммный модуль TP1 | |
|---|---|
| 6ES7924-0AA10-0AB0 | 6es7924_0aa10_0ax0.PDF |
| 6ES7924-0AA10-0AA0 |
|
| Клеммный модуль TP3 |
|
| 6ES7924-0CA10-0AB0 | 6es7924_0ca10_0ax0.PDF |
| 6ES7924-0CA10-0AA0 |
|
| Клеммный модуль TPK |
|
| 6ES7924-1AA10-0AB0 | 6es7924_1aa10_0ax0.PDF |
| 6ES7924-1AA10-0AA0 |
|
| Клеммный модуль TP2 для 2 A модулей |
|
| 6ES7924-0BB10-0AB0 | 6es7924_0bb10_0ax0.PDF |
| 6ES7924-0BB10-0AA0 |
|
| Клеммный модуль TPA |
|
| 6ES7924-0CC10-0AB0 | 6es7924_0cc10_0ax0.PDF |
| 6ES7924-0CC10-0AA0 |
|
Заказные данные
| | Обзор | | Схема подключения |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7924-0AA10-0AB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TP1, 8-КАНАЛЬНЫЙ И 2X2 ТЕРМИНАЛЫ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ: КОНТАКТЫ-ЗАЩЕЛКИ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ IПОСТОЯННОГО ТОКА РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 14.52 |
| 6ES7924-0AA20-0BA0 | 592 | CONNECTING MODULE TP1 8 CHANNELS A. 2X2 TERMINALS FOR POTENTIAL SUPPLY TYPE: SCREW-TYPE TERMINAL WITH LED, PACK. UNIT = 1 PCS 16-PIN IDC CONNECTION FOR CABLE | 24.38 |
| 6ES7924-0BB10-0AB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TP2, 8-КАНАЛЬНЫЙ ДЛЯ 2A-ЦИФРОВЫХ ВЫХОДОВ И 2X5 ТЕРМИНАЛЫ РАЗМНОЖЕНИЯ: КОНТАКТЫ-ЗАЩЕЛКИ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 21.20 |
| 6ES7924-0BB20-0AA0 | 592 | TERMINAL BLOCK TP2 8 CHANNELS F. 2A-DIGITAL OUTPUT A. 2X6 MULTIPLICAT. TERMINALS TYPE: SCREW-TYPE TERMINAL WITHOUT LED, PACK. UNIT = 1 PCS 16-PIN IDC CONNECTION FOR CABLE | 22.26 |
| 6ES7924-0CA10-0AB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TP3, 8-КАНАЛЬНЫЙ И 2X10 ТЕРМИНАЛЫ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ: КОНТАКТЫ-ЗАЩЕЛКИ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 22.26 |
| 6ES7924-0CA20-0AA0 | 592 | CONNECTING MODULE TP3 8 CHANNELS A. 2X10 TERMINALS F. POTENTIAL SUPPLY TYPE: SCREW-TYPE TERMINAL WITHOUT LED, PACK. UNIT = 1 PCS 16-PIN IDC CONNECTION FOR CABLE | 23.32 |
| 6ES7924-0CC10-0AB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPA, 3-Х РЯДНЫЙ ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ SIMATIC S7: КОНТАКТЫ-ЗАЩЕЛКИ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 33.39 |
| 6ES7924-0CC20-0AA0 | 592 | CONNECTING MODULE TPA 3-TIER FOR ANALOG MODULES OF SIMATIC S7-1500 TYPE: SCREW-TYPE TERMINAL WITHOUT LED, PACK. UNIT = 1 PCS 16-PIN IDC CONNECTION FOR CABLE | 34.56 |
| 6ES7924-1AA10-0AA0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPK, 2X8-КАНАЛЬНЫЙ И 2X2X2 ТЕРМИНАЛЫ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ: КОНТАКТЫ ПОД ВИНТ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 2X16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 25.44 |
| 6ES7924-1AA10-0AB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPK, 2X8-КАНАЛЬНЫЙ И 2X2X2 ТЕРМИНАЛЫ ДЛЯ ПОДКЛЮЧЕНИЯ ПИТАНИЯ: КОНТАКТЫ-ЗАЩЕЛКИ БЕЗ СВЕТОДИОДНОЙ ИНТИКАЦИИ, ШТ. В УПАКОВКЕ=1 ШТУК 2X16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 24.38 |
Аксессуары
| | Обзор | | Схема подключения |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7390-5AB00-0AA0 | 230 | SIMATIC S7-300, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ПОДКЛЮЧЕНИЯ 2 КАБЕЛЕЙ ДИАМЕТРОМ 2-6MM, УПАКОВКА ИЗ 2 ШТУК | 9.75 |
| 6ES7390-5BA00-0AA0 | 230 | SIMATIC S7-300, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ПОДКЛЮЧЕНИЯ 1 КАБЕЛЯ ДИАМЕТРОМ 3-8MM, УПАКОВКА ИЗ 2 ШТУК | 9.75 |
| 6ES7390-5CA00-0AA0 | 230 | SIMATIC S7-300, ТЕРМИНАЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ ПОДКЛЮЧЕНИЯ 1 КАБЕЛЯ ДИАМЕТРОМ 4-13MM, УПАКОВКА ИЗ 2 ШТУК | 9.75 |
| 6ES7928-1BA00-0AA0 | 592 | ЭКРАНИРУЮЩАЯ ПЛАСТИНА ДЛЯ АНАЛОГОВОГО ТЕРМИНАЛЬНОГО БЛОКА, УПАКОВКА ИЗ 4 ШТУК | 34.56 |
| 6ES7928-2AB00-0AA0 | 592 | ВСТАВЛЯЕМЫЕ МЕТКИ, РАЗМЕР МЕТКИ 6 X 15MM, 5 ПОДЛОЖЕК ПО 40 ШТУК, КАЖДАЯ УПАКОВКА - 200 ШТУК. | 30.74 |
| 6ES7928-2BB00-0AA0 | 592 | САМОКЛЕЮЩИЕСЯ МЕТКИ, РАЗМЕР МЕТКИ 6 X 15MM, 5 ПОДЛОЖЕК ПО 40 ШТУК, КАЖДАЯ УПАКОВКА - 200 ШТУК. | 43.46 |
