Базовые платформы для ES/OS/BATCH/IT

Мы предлагаем различные современные и мощные промышленные рабочие станции SIMATIC PCS7 для систем уровня выше  контроллеров, архитектуры SIMATIC PCS7, например:

• Инженерный
• Управление и мониторинг (также через интранет/интернет)
• Batch Control
• Route Control
• Asset management
• IT приложения

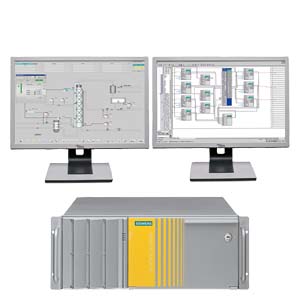

Промышленные рабочие станции SIMATIC PCS7 базируются на SIMATIC Rack PC и оптимизированы для использования в качестве одиночных станций, серверов или клиентов, они также могут быть расширены.

В дополнение к этому SIMATIC Microbox PC в версии SIMATIC PCS7 OS Client 427C предлагает дешевого клиента в качестве альтернативы для HMI и batch управления.



Область применения

Базовые платформы для ES/OS/BATCH/IT

Сравнение между SIMATIC Rack PC и SIMATIC Microbox PC

В сравнении с клиентом на базе SIMATIC Rack PC, SIMATIC PCS7 OS Client 427C особенно убедителен благодаря компактному и надежному дизайну, что позволяет работать 24 часа в сутки, 7 дней в неделю, без вентилятора. Версия с твердотельным жестким диском (SSD) особенно защищена от вибраций и трясок, в связи с тем, что не имеет движущихся частей. В зависимости от типа и места расположения, SSD диск  может работать в расширенном диапазоне температур от 0  до +50 °C (для более детальной информации смотрите техническую спецификацию в разделе каталога "SIMATIC Microbox PC").

Однако, компактное исполнение означает, что расширенные опции SIMATIC PCS 7 OS Client 427C ограничены. В разделе каталога "Расширенные компоненты", доступны в настоящее время только монитор и USB считыватель карт. Однако, поддерживается резервированная терминальная шина, с помощью двух внутренних 10/100/1000 Mbit/s Ethernet интерфейсов (RJ45).

Клиенты на базе SIMATIC Rack PC имеют больше расширенных опций. Они могут работать с 4 мониторами, в мультимониторном режиме и имеют большее количество различных интерфейсов. Они имеют широкое поле приложений и позволяют их широкое использование.



Опции

Базовые платформы для ES/OS/BATCH/IT

Использование другого аппаратного обеспечения и не SIMATIC программного обеспечения

Сименс гарантирует совместимость аппаратного и программного обеспечения для конфигураций систем, базирующихся на компонентах этого каталога.Системными тестами подтверждается, что программное обеспечение системы управления SIMATIC PCS7 работает с использованием основных аппаратных средств, предлагаемых в каталоге. Siemens гарантирует совместимость аппаратных и программных конфигураций, построенных на базе компонентов из каталога. Использование аппаратных компонентов, не включенных в каталог является решением пользователя на его страх и риск. Все проблемы совместимости в этом случае перекладываются на самого пользователя и Siemens не оказывает бесплатной поддержки по этим вопросам. Начиная с SIMATIC PCS7 V6.1 и далее, лицензии для Basic Communication Ethernet не являются более частью поставки системы SIMATIC PCS7, а входят в комплект поставки ES/OS/BATCH/IT устройств. В зависимости от выбранного типа коммуникации SIMATIC PCS7 Industrial Workstations для одиночных станций и серверов поставляется со стандарной сетевой картой и BCE лицензией или CP 1613 и S7-1613 коммуникационное программное обеспечение.Если Вы используете SIMATIC PCS7 V7.1 на других компьютерах (не SIMATIC PCS 7 Industrial Workstations), Вам дополнительно требуется лицензия SIMATIC PCS7 BCE V7.1 (заказной номер No. 6ES7 650-1CD17-2YB5) для всех простых станций и серверов, которые соединяются с процессной шиной через стандартную сетевую карту, а не через CP 1623/CP 1613 A2.

Требуемые конфигурации базового аппаратного обеспечения SIMATIC PCS7

В зависимости от назначения базового аппаратного обеспечения SIMATIC PCS7, должны быть рассмотрены следующие конфигурации.

Рекомендуемые конфигурации аппаратного обеспечения в зависимости от назначения системы
Целевая система	Engineering station (ES)	X
	Engineering station with server operating system	X
	OS single station	X
	OS server	X
	OS client		X
	Central archive server	X
	PCS 7 Web server	X
	Maintenance station (MS)	X
	BATCH single station	X
	BATCH server	X
	BATCH client		X
	Common OS/BATCH client	X
	Route Control (RC) single station	X
	Route Control server	X
	Route Control client		X
	Common OS/BATCH/Route Control single station	X
Техническая спецификация базового аппаратного обеспечения	PC type	SIMATIC IPC547B/C
	CPU
	Processor	Intel Core 2 Duo E6600/ Intel Core 2 Duo E8400/Intel Core 2 Quad Q9400
	Front Side Bus (FSB)	1 066 MHz / 1 333 MHz
	Second Level Cache	4 MB/6 MB
	Main memory (RAM)	2,0 GB	1,0 GB
	Hard disks
	Number, storage capacity, type	2 x 250 GB SATA in RAID 1 network for server and ES/OS single stations; 1 x 250 GB SATA for client systems	1 x 250 GB SATA
	Size of C partition	50 GB	50 GB
	Network adapter, communications interfaces	RJ45 connection (Gigabit Ethernet) for terminal bus onboard	RJ45 connection (Gigabit Ethernet) for terminal bus onboard
		RJ45 Ethernet network card 10/100/1000 Mbit/s with BCE or CP 1623/CP 1613 A2 for plant bus (ES, maintenance station, OS single station/server and route control single station/server)	‑-
	Optical drive	DVD writer (DVD±RW) for engineering station; DVD‑ROM for all other target systems	DVD-ROM

Дополнительные рекомендации/ограничения

• Лучше всего, если в технической спецификации на базовое аппаратное обеспечение, частота, размер памяти или жесткого диска больше, рекомендованных в таблице. Особенно это хорошо для мультипроектной разработки.
• SIMATIC PCS7 Industrial Workstation, SIMATIC PCS7 BOX RTX/416, SIMATIC PCS7 OS Client 427C и SIMATIC PCS7 LAB могут быть интегрированы в системную диагностику SIMATIC PCS7 Maintenance Station при поддержке программного обеспечения SIMATIC PC DiagMonitor.
• Для долговременного архивирования большого количества структур, мы рекомендуем PCS7 Premium server из каталога ST PCS 7.1 (дополнение к системе управления SIMATIC PCS7) как центральный архивный сервер. Он может быть также интегрирован в  системную диагностику SIMATIC PCS7 Maintenance Station.
• Для повышения доступности данных, мы рекомендуем RAID массив (как минимум RAID 1).
