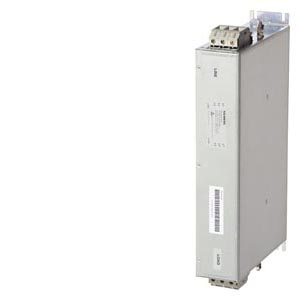

Базовые сетевые фильтры Базовые сетевые фильтры предназначены для использования на станках, на которых необходимо подавлять кондуктивные помехи в диапазоне частот от 150 кГц до 30 МГц в соответствие с требованиями CE EMC.
Использование базовых сетевых фильтров зависит от следующих основных условий:
- Станок/система должна использоваться только в промышленных энергосистемах
- Количество осей <12
- Общая длина кабелей <150 м (492 фута)
- Станкостроитель (OEM) должен иметь сертификат соответствия CE на станок/систему, выданный аккредитованной испытательной лабораторией EMC (например, EPCOS; e-mail: mailto:emv.labor@epcos.com).
Технические данные
Базовые сетевые фильтры | Питающее напряжение 3-фазное AC 380...480 В | |||||
|---|---|---|---|---|---|
| Заказной номер | 6SL3000‑0BE21‑6DA0 | 6SL3000‑0BE23‑6DA0 | 6SL3000‑0BE25‑6DA0 |
| |
| Название продукта | Базовый сетевой фильтр | Базовый сетевой фильтр | Базовый сетевой фильтр |
| |
| Для модулей SIMODRIVE 611 I/RF | Тип | 6SN114.‑1B.01‑0BA. | 6SN114.‑1B.02‑0CA. | 6SN114.‑1B.0.‑0DA. |
|
| Номинальная мощность | кВт | 16 | 36 | 55 |
|
| Номинальный ток | A | 36 | 65 | 105 |
|
| Потери мощности | кВт | 0.006 | 0.010 | 0.015 |
|
| Подключение сети/мощности L1, L2, L3/U, V, W |
| Винтовые клеммы 10 мм2 | Винтовые клеммы 35 мм2 | Винтовые клеммы 50 мм2 |
|
| PE подключение |
| На корпусе винтами M6 | На корпусе винтами M6 | На корпусе винтами M8 |
|
| Класс защиты по EN 60529 (IEC 60529) |
| IP20 | IP20 | IP20 |
|
| Вес, прибл. | кг (фунт) | 5 (11.03) | 6.5 (14.33) | 11.5 (25.36) |
|
| Размеры |
|
|
|
|
|
| мм (дюйм) | 50 (1.97) | 75 (2.95) | 100 (3.94) |
|
| мм (дюйм) | 420 (16.54) | 420 (16.54) | 420 (16.54) |
|
| мм (дюйм) | 226 (8.9) | 226 (8.9) | 226 (8.9) |
|
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
