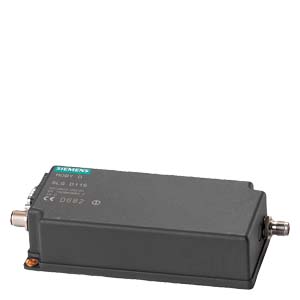

Базовый блок SLG D11/SLG D11S для антены ANT D2 и ANT D5 SLG D11/SLG D11S устройства чтения/записи среднего радиуса действия могут быть оснащены антеннами ANT D2 и ANT D5.
SLG D11
Оснащён интерфейсом RS232 для подключения к PC/PLC
SLG D11S
Оснащён интерфейсом RS422 позволяет подключать его к SIMATIC S7 и PROFIBUS/PROFINET через интерфейсные модули ASM 452, ASM 456, ASM 473, ASM 475, RF170C и RF180C.
Варианты антенн:
ANT D2
Эта антенна направленного действия. Она специально разработана для применений с требованием к высоким скоростям, например, подвесные конвейеры, сборочные линии, комплектация заказа или продукта. Антенна может быть монтирована на металлическую поверхность
ANT D5
Данная антенна является универсальной и предназначена для использования в складском хозяйстве, логистике и системах распределения. Высокая степень защиты (IP65) позволяет использовать антенну в тяжёлых промышленных условиях. Используя специальное приспособление можно монтировать антенну непосредственно на металлические поверхности.
Технические данные
Базовый блок SLG D11/SLG D11S для антены ANT D2 и ANT D5 | Основные устройства | SLG D11 | SLG D11S |
|---|---|---|
| Индуктивный интерфейс с MDS | Отдельная антенна ANT D2 or ANT D5 | |
| Частота передачи (энергия/данные) | 13.56 МГц, ISO/IEC 15693 | |
| Поддерживаемые накопители данных / транспондеры | для интеллектуальных ярлыков (SmartLabels) на основе стандарта ISO/IEC 15693напр.: I Code, Tag-it | |
| Возможность одновременной работы с несколькими MDS | Да, ок. 20 накопителей данных/с | Нет |
| Расстояние записи/чтения, макс. 1) | см. эксплуатационные данные MDS | |
| Длина кабеля антенны |
| |
| 3.3 м | |
| 3.6 м | |
| Transmit power |
| |
| макс. 4 В | |
| 1 В | |
| Последовательный интерфейс | RS232 с ПК/PLC | RS422 to ASM 452, ASM 456, ASM 473, ASM 475, RF170C, RF180C |
| Коммуникации | с ПК или контроллерами других производителей | с коммуникационными процессорами для SIMATIC S7 и PROFIBUS DP-V1/PROFINET |
| Макс. длина кабеля при 24 В пост. тока | 30 м | 300 м |
| Штекер | 9-контактный миниатюрный разъем (pin) | |
| Скорость передачи | 1200 Бод до 38.4 кБод (настраивается) | До 38.4 кБод |
| Процедура/достоверность передачи данных | двоичная с CRC 16 | 3964R протокол |
| Функции программного обеспечения |
|
|
| Библиотека языка C для ПК с Windows 9x/2000 , NT и XP | FB/FC45 для S7 |
| Чтение данных из MDS, запись данных на MDS, права доступа, работа с несколькими MDS одновременно и т.д. | Чтение данных из MDS,запись данных на MDS |
| Питающее напряжение, номинальное значение / допустимый диапазон | через 4-контактный штекер устройства M12(IP65) 24 В пост. тока / от 20 до 30 В пост. тока | |
| Потребление тока(при комнатной температуре) |
| |
| До 600 мA/50 мс | |
| тип. 150 мА | |
| Корпус |
| |
|
| |
| 75 x 75 x 40 | |
| 340 x 325 x 38 | |
| 160 x 80 x 40 (без штекера) | |
| Черный/антрацит | |
| Пластмасса ASA/пластмасса PA 12 | |
| Штекер антенны (вставляется на SLG) | Штекер TNC | |
| Род защиты по EN 60529, корпус/антенна (передняя сторона) | IP65 | |
| Удар по EN 60721-3-7, класс 7M2общий спектр реакции на удар тип II | 30 г | |
| Вибрации по EN 60721-3-7, класс 7M2 | 1 г (от 9 до 200 Гц), 1,5 г (от 9 до 500 Гц), | |
| Крепление корпуса | 2 винта M5 | |
| Крепление антенны |
| |
| 2 винта M5 | |
| 4 винта M5 | |
| Диапазон температур |
| |
| -25 ... +55 °C | |
| -25 ... +70 °C | |
| MTBF |
| |
| 200000 h | |
| 2 x 107 h | |
| 300000 h | |
| Вес |
| |
| около 0.6 кг | |
| 260 г | |
| около. 1 кг | |
1) Чтобы обеспечить оптимальные эксплуатационные характеристики также и в металлическом окружении, антенна настраивается с рабочей стороны на расстоянии 100 мм от металла (см. набор расстояний).
| Антенна | ANT D2 | ANT D5 |
|---|---|---|
| Индуктивный интерфейс с MDS | 13.56 Мгц | 13.56 Мгц |
| Расстояние записи/чтения, макс. | См. поле данных | |
| Интерфейс к SLG D10/SLG D10S |
|
|
| TNC | TNC |
| 3.3 м (подключаем с обоих сторон) | 3.6 м (вставляется в SLG) |
| Размеры антенны в мм | 75 x 75 x 40 | 340 x 325 x 38 (without range adjustment kit) |
| Цвет антенны | Антрацит | Черный |
| Материал антенны | Пластик PA 12 | Пластик ASA |
| Степень защиты в соответствии с EN 60529 |
| IP65 |
| Удар по EN 60721-3-7, класс 7M2общий спектр реакции на удар тип II | 50 г | 30 г |
| Вибрации по EN 60721-3-7, класс 7M2 | 10 г | 1 г (от 9 до 200 Гц), 1,5 г (от 9 до 500 Гц) |
| Крепление антенны | 2 винта M5 | 4 винта M5 |
| Монтаж непосредственно на металлические поверхности | разрешен | только с набором настройки диапазона |
| Диапазон температур |
|
|
| -20 °C ...+70 °C | - 20 ... + 55 °C |
| -25 °C ...+85 °C | - 25 ... + 70 °C |
| MTBF | 2 x 107 h | 300000 h |
| Вес | 260 г | 1.0 кг |
Технические данные
Чертеж
Базовый блок SLG D11/SLG D11S для антены ANT D2 и ANT D5

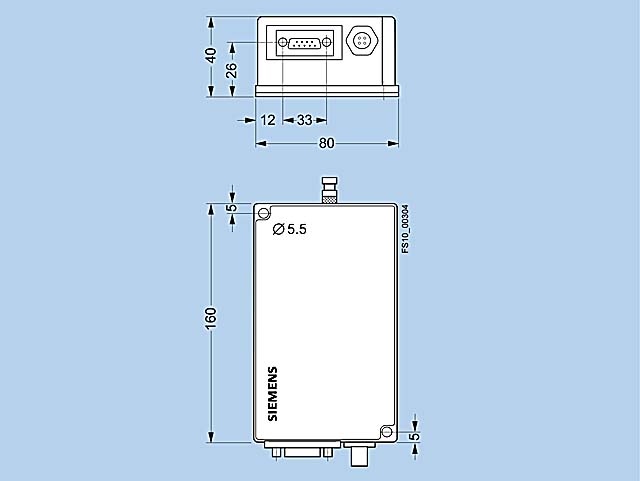

SLG D11/SLGD11S основное устройство

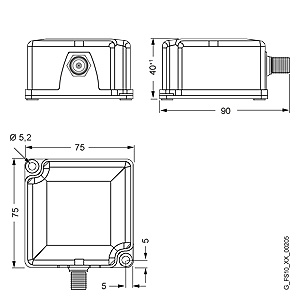

Антенна ANT D2
Изображены размеры антенны ANT D5 и "SLG D10/D10S основного устройства для антенны ANT D5"
Дальнейшая информация
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2698-1AC00 | 572 | MOBY D READ/WRITE UNIT SLG D11 BASIC UNIT WITHOUT ANTENNA WITH SERIAL INTERFACE RS 232 FOR STANDARD PC; | 1568.80 |
| 6GT2698-2AC00 | 572 | MOBY D READ/WRITE UNIT, SLG D11S BASIC UNIT, W/O ANTENNA, WITH SERIAL INTERFACE RS 422 FOR CONNECT. TO ASM 452/473/475 | 1568.80 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GT2080-2AA20 | 572 | RFID SYSTEMS SOFTWARE & DOCUMENTATION ON DVD, FB/FC FOR SIMATIC, RFID PC LIBRARIES, RFID TOOLS | 56.18 |
| 6GT2491-1HH50 | 572 | MOBY; СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ БЛОКА ПИТАНИЯ 6GT2494-0AA00, 24В ПОСТОЯННОГО ТОКА; ДЛИНА: 5 M | 44.31 |
| 6GT2691-4BH50 | 572 | MOBY D RS 232 CONNEC. CABLE BETWEEN PC A. SLG D10ANT/SLG D11ANT D5 /SLG D12, PUR, CMG, TRAILING, LENGTH 5 M | 66.99 |
| 6GT2691-4BN20 | 572 | MOBY D RS 232 CONNECTING CABLE BETWEEN PC AND SLG D10ANT/SLG D11 ANT D5/SLG D12 PUR, CMG, TRAILING, LENGTH 20 M | 97.31 |
| 6GT2698-5AA10 | 572 | MOBY D ANTENNA ANT D5 FOR CONNECTION TO SLG D10/SLG D10S BASIC DEVICE, SLG D11/SLG D11S BASIC DEVICE INCL. SPACER 380 X380 X110 (LXWXH) ANTENNA CABLE 3.3 M INCLUDED | 643.42 |
| 6GT2698-5BB00 | 572 | MOBY D АНТЕННА ANT D6 ДЛЯ ПОДКЛЮЧЕНИЯ К БАЗОВЫМ БЛОКАМ SLG D11/SLG D11S, РАЗМЕРЫ 75X75X40, IP67, АНТЕННЫЙ КАБЕЛЬ 3,3М, ПОПЕРЕЧНОЕ АНТЕННОЕ ПОЛЕ | 530.00 |
| 6GT2898-0AA00 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, СТЕПЕНЬ ЗАЩИТЫ IP65, ЕВРО-ШТЕККЕР | 389.02 |
| 6GT2898-0AA10 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, СТЕПЕНЬ ЗАЩИТЫ IP65, БРИТАНСКИЙ ШТЕККЕР | 389.02 |
| 6GT2898-0AA20 | 572 | SIMATIC RF600 ИСТОЧНИК ПИТАНИЯ С РАСШИРЕННЫМ ДИАПАЗОНОМ НАПРЯЖЕНИЙ ДЛЯ RF-СИСТЕМ SIMATIC, ~100-240В, =120-353В, 3 A, НОРМЫ EN 55011/B, VDE, UL, СТЕПЕНЬ ЗАЩИТЫ IP65, ШТЕККЕР США | 389.02 |
