Базовый модуль питания формата шасси

Разделы

Базовый модуль питания формата шасси - Модули питания и силовые компоненты на стороне сети

Базовый модуль питания формата шасси - Модули питания и силовые компоненты на стороне сети



Сетевой Модуль Basic преобразует переменное напряжение в нерегулируемое постоянное. Сетевые модули Basic применяются в случаях, когда не требуется возврата энергии в сеть или обмен энергией происходит между приводящими и генерирующими осями  через звено пост.тока. Подключённые моторные модули предзаряжаются через тиристоры, что обеспечивает постоянное напряжение 1.35 x от сетевого напряжения.

Дизайн

Модули Basic во встраиваемом исполнении стандартно оборудованы следующими интерфейсами:

  • 1 x силовое подключение
  • 1 x подключение 24 В DC для питания электроники
  • 1 x подключение звена пост.тока
  • 3 x разъёма DRIVE-CLiQ

Статус модуля Basic отображается двумя мульти-цветными светодиодами.

Комплект поставки модуля Basic включает:

  • 0.6 м (1.97 ft) кабель DRIVE-CLiQ для подключения к блоку управления CU320
  • 1.45 м (4.76 ft) кабель DRIVE-CLiQ для подключения блока управления CU320 к первому моторному модулю

Интеграция

Модуль Basic взаимодействует с блоком управления CU320 по DRIVE‑CLiQ.

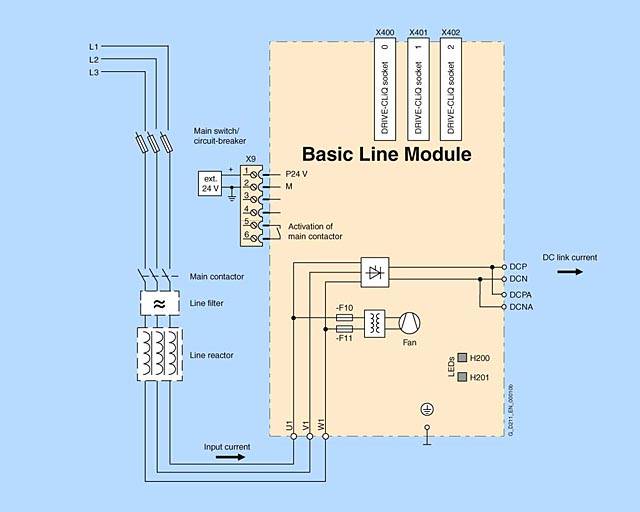

Схема подключения для модуля Basic

Технические данные

Напряжение сети
380 В до 480 В 3 AC

Модули Basic во встраиваемом исполнении



6SL3330-1TE34-2AA0

6SL3330-1TE35-3AA0

6SL3330-1TE38-2AA0

6SL3330-1TE41-2AA0

6SL3330-1TE41-5AA0

Мощность номинальная Pn
при  400 В 3 AC
при 460 В 3 AC 1)

кВт(HP)

200
(300)

250
(400)

400
(600)

560
(800)

710
(1000)

Мощность  для цикла S6  (40%) PS6

кВт

По запросу

Максимальная  мощность Pmax

кВт

300

375

600

840

1065

Напряжение звена пост.тока  2)

В

1.35 x напряжение сети

Номинальный ток звена пост.тока In_DC

A

420

530

820

1200

1500

Ток звена пост.тока

I H_DC

A

328

413

640

936

1170

Макс. ток звена пост.тока Imax_DC

A

630

795

1230

1800

2250

Входной ток
при Uline = 400 V

A

365

460

710

1010

1265

Максимальный входной ток при Uline = 400 V

A

547

690

1065

1515

1897

Максимальное потребление по
24 В DC

A

1,1

1,1

1,1

1,1

1,1

Ёмкость звена пост.тока

μF

7200

9600

14600

23200

29000

Максимальная ёмкость звена пост.тока при объединении приводов

μF

57600

76800

116800

185600

232000

КПД η



0.991

0.992

0.992

0.992

0.992

Потери

кВт

1.9

2.1

3.2

4.6

5.5

Потребность в охлаждающем воздухе

m3/s (ft3/s)

0.17 (6)

0.17 (6)

0.17 (6)

0.36 (12.71)

0.36 (12.71

Уровень звукового давления 50/60 Гц

dB (A)

< 67/68

< 67/68

< 67/68

< 72/73

< 72/73

Силовое подключение U1, V1, W1



Фланцевое соединение болтом M10,
макс. сечение 2 × 185 mm2

Фланцевое соединение болтом  M12, макс. сечение 6 × 240 mm2

Подключение звена пост.тока
DCP, DCN



Фланцевое соединение болтом M10,
макс. сечение 2 × 185 mm2

Фланцевое соединение болтом  M12, макс .сечение 2 × 240 mm2

подключение PE



На корпусе болтом  M10,
макс. сечение проводника 2 × 185 mm2

На корпусе болтом M10,
макс. сечение проводника

 4 × 240 mm2

Степень защиты



IP00

IP00

IP00

IP00

IP00

Ширина

mm (inch)

305
(12)

305
(12)

305
(12)

305
(12)

305
(12)

Высота

mm (inch)

1160
(45.67)

1160
(45.67)

1160
(45.67)

1650
(64.96)

1650
(64.96)

Глубина

mm (inch)

351
(13.82)

351
(13.82)

351
(13.82)

550
(21.65)

550
(21.65)

Размер



FB

FB

FB

GB

GB

Вес, примерно

кг (lb)

86
(190)

86
(190)

86
(190)

214
(472)

214
(472)

Сетевое напряжение
660 В до 690 В 3 AC

Модуль Basic во встраиваемом исполнении



6SL3330-1TH33-0AA0

6SL3330-1TH34-3AA0

6SL3330-1TH36-8AA0

6SL3330-1TH41-1AA0

6SL3330-1TH41-4AA0

Мощность Pn
(при 690 В 3 AC)

кВт

250

355

560

900

1100

Мощность для цикла S6  (40%) PS6

кВт

По запросу

Максимальная мощность Pmax

кВт

375

532.5

840

1350

1650

Напряжение звена пост.тока 2)

В

1.35 x напряжение сети

Rated DC link current

I n_DC

A

300

430

680

1100

1400

Ток звена пост.тока

I H_DC

A

234

335

530

858

1092

Максимальный ток звена пост. тока Imax_DC

A

450

645

1020

1650

2100

Входной ток при
 Uline = 690 V

A

260

375

575

925

1180

Максимальный входной ток при Uline = 690 V

A

390

562,5

862,5

1387,5

1770

Максимальное потребление по 24 V DC

A

1,1

1,1

1,1

1,1

1,1

Ёмкость звена пост.тока

μF

3200

4800

7300

11600

15470

Максимальная ёмкость звена пост.тока при объединении приводов

μF

25600

38400

58400

92800

123760

КПД η



0.994

0.994

0.995

0.994

0.995

Потери

кВт

1.5

2.1

3.0

5.4

5.8

Потребность в охлаждающем воздухе

m3/s (ft3/s)

0.17
(6)

0.17
(6)

0.17
(6)

0.36
(12.71)

0.36
(12.71)

Уровень звукового давления 50/60 Гц

dB (A)

< 67/68

< 67/68

< 67/68

< 72/73

< 72/73

Силовое подключение U1, V1, W1



Фланцевое соединение болтом M10,
макс.сечение 2 × 185 mm2
с адаптером макс. сечение 3 x 240 mm2

Фланцевое соединение для шинного подключения болтом M12 или с адаптером макс. сечение 6 × 240 mm2

Подключение звена пост.тока DCP, DCN



Фланцевое соединение болтом M10,
макс. сечение 2 × 185 mm2
с адаптером макс. сечение 3 x 240 mm2

Фланцевое соединение для шинного подключения болтом  M12 или с адаптером макс.сечение  6 × 240 mm2

подключение PE



На корпусе болтом  M10,
макс. сечение проводника 2 × 185 mm2

На корпусе болтом M12,
макс. сечение проводника

 4 × 240 mm2

Степень защиты



IP00

IP00

IP00

IP00

IP00

Ширина

mm (inch)

305
(12)

305
(12)

305
(12)

305
(12)

305
(12)

Высота

mm (inch)

1160
(45.67)

1160
(45.67)

1160
(45.67)

1650
(64.96)

1650
(64.96)

Глубина

mm (inch)

351
(13.82)

351
(13.82)

351
(13.82)

550
(21.65)

550
(21.65)

Размер



FB

FB

FB

GB

GB

Вес, примерно

кг (lb)

86
(190)

86
(190)

86
(190)

214
(472)

214
(472)

1) Номинальная мощность HP указана только для выбора компонентов. Выходная мощность сетевого модуля зависит от нагрузки моторными модулями и должна соответственно рассчитываться.

2) Напряжение звена пост.тока нерегулируемое и зависит от нагрузки. См. Configuration для подробной информации.

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6SL3330-1TE38-2AA0SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 380-480V, 50/60HZ, 820A ВЫХОД: DC 510 - 650В НОМИНАЛЬН. МОЩНОСТЬ: 400KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ86по запросу (D)1
6SL3330-1TE41-2AA0SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 380-480V, 50/60HZ, 1200A ВЫХОД: DC 510 - 650В НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ214по запросу (X)1
6SL3330-1TE41-5AA0SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 380-480V, 50/60HZ, 1500A ВЫХОД: DC 510 - 650В НОМИНАЛЬН. МОЩНОСТЬ: 710KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ214по запросу (X)1
6SL3330-1TH34-3AA0SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 430A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 355KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ86по запросу (X)1
6SL3330-1TH36-8AA0SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 680A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ86по запросу (X)1
6SL3330-1TH41-1AA0SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 1100A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 900KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ214по запросу (X)1
6SL3330-1TH41-4AA0SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 1400A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 1100KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ214по запросу (X)1
