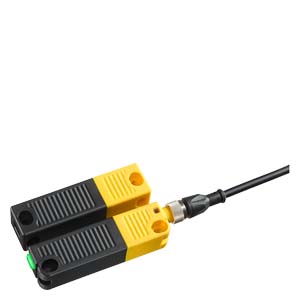

Бесконтактные выключатели безопасности SIRIUS 3SE63 на RFID Бесконтактные выключатели безопасности на основер RFID 3SE63 соответствуют высоким требованиям безопасности, SIL3 или кат. 4, для контроля положения подвижных устройств безопасности.
RFID-выключатель состоит из кодированного собственно выключателя с восьмиполюсным коннектором M12 и RFID активатора.
Доступны следующие версии:
- С групповым кодированием и коннектором M12, как вариант, с магнитным захватом 18Н
- С индивидуальным кодированием (однократным) и коннектором M12, как вариант, с магнитным захватом 18Н
- С индивидуальным кодированием (многократным) и коннектором M12, как вариант, с магнитным захватом 18Н
Активатор, в свою очередь, может поставляться в двух вариантах:
- Стандарт
- С магнитным захватом
Магнитный захват удерживает дверцы в закрытом состоянии посредством постоянного магнита.
Дополнительные принадлежности
Крышечки крепежных отверстий, пригодные для крепежа с предотвращением обхода защитной функции Covers
Подставки (прим. 3мм) для зазора при установке, например, для облегчения мытья под давлением
Установка и обслуживание
Сокращение номенклатуры
- выключатели монтируются справа и слева
- активатор монтируется с любой стороны
Легкий и быстрый монтаж
- Стандартные отверстия калиброванные под магнитные выключатели 3SE6
- Точная подстройка положения, благодаря продолговатым отверстиям
Простая настройка и обслуживание
- Светодиод позволяет быстро и просто настроить выключатель
- Литой выключатель позволяет использовать его в качестве упора для небольших дверец
Примечание:
Минимальное расстояние между выключателями - 100мм
Кодировка
Групповая кодировка
Эти выключатели поставляются готовыми.
Индивидуальная однократная кодировка
Назначение пары активатор-выключатель необратимо
Активатор программируется в выключатель непосредственно при первом пуске и далее он не позволяет обойти систему безопасности подменой активатора.
Индивидуальная многократная кодировка
Процедура назначения нового активатора может повторяться сколько угодно раз. При прописывании нового активатора старый код становится недействительным.
После этого десятиминутная блокировка обеспечивает дополнительную защиту от попыток обхода системы безопасности. Светодиод мигает, отсчитывая это время, после чего определяется новый активатор. При прерывании питания во время отсчета, отсчет начнется заново после восстановления питания.
Процедура программирования
1. Подается питаение на сенсор
2. Активатор подносится в зону действия: загорается красный светодиод, желтый мигает (1Гц)
3. После 10с мигание учащается до 3Гц. В этом положении питание отключают.
4. После подачи питания в следующий раз, активатор определяется снова. Теперь его код запрограммирован.
Диагностика
Выключатель безопасности на RFID индицирует свое состояние и ошибки посредством светодиодов и защищенного выхода. эти сигналы можно использовать для централизованной индикации или задач контроля не относящихся к безопасности.
Диагностические функции:
- Контроль ошибочного замыкания
- Контроль обрыва цепи
- Контроль питания
- Недопустимое повышение окружающей температуры
- Не подходящий или сломанный активатор
- Индикация зоны действия светодиодом
Комбинация сигналов "диагностический выход ВЫКЛ" и "выходы безопасности еще ВКЛ" можно использовать для контролируемой остановки системы.
Замыкания и ошибки не отноящиеся непосредственно к безопасности приводят к отключению цепей безопасности через 30 мин. Диагностический выход, при этом, размыкается немедленно.
Режимы диагностических светодиодов
Выключатель показывает не только свое состояние, но и ошибки светодиодами трех цветов и сигналами на концах выключателя
- Зеленый означает готовность и наличие питания.
- Желтый показывает наличие активатора в зоне срабатывания . При наличии активатора в зоне светодиод мигает. По миганию можно судить об изменении дистанции, например от провисания защитной дверцы. Установка должна испытываться, пока расстояние не возрасло слишком и установка не остановилась от срабатывания выходов безопасности.
- Красный показывает разные ошибки, определяемые по частоте и последовательностям мигания
Особенности
Бесконтактные выключатели безопасности SIRIUS 3SE63 на RFID - Высокий уровень защиты от обхода функций безопасности, посредством индивидуального кодирования выключателя и активатора
- Пластиковый корпус со встроенным коннектором
- Два выхода по 250мА, защищенных от замыкания
- Встроенный контроль замыкания, обрыва и наличия питания Safety and diagnostics signals can be connected in series
- Последовательное соединение цепей безопасности в кат.4 / PL e / SIL 3
- Светодиодная индикация состояния
- обычный выход для диагностики, защищен от замыкания
- Опциональные версии с магнитным захватом для маленьких лючков и дверок
- Крепкий корпус, устойчивый к моющим веществам, со степенью защиты IP69K
- Легкая настройка положения по продолговатым крепежным отверстиям
- Простые требования к настройке и обслуживанию
- Литые выключатели могут использоваться в качестве ограничителей для маленьких и средних дверец
Область применения
Бесконтактные выключатели безопасности SIRIUS 3SE63 на RFID Бесконтактные выключатели безопасности на основе RFID разработаны для применения в цепях безопасности и служат для контроля положения подвижных частей защитного оборудования.
Их наивысшая степень защиты (IP69K) и применение материала, устойчивого к моющим средствам, указывают на ориентированность для применения в экстремальных условиях.
Электронный принцип работы делает их также идеальными для металлообрабатывающего машиностроения.
Выключатели имеют больший интервал срабатывания и допустимый зазор чем механические, что позволяет улучшить условия установки защитных дверец и предложить широкие возможности для диагностики.
RFID выключатели присоединяются ко всем стандартным устройствам, как реле безопасности 3TK28 (с отключением функции crossover monitoring ), или модульной системе безопасности 3RK3.
Могут быть достигнуты следующие категории:
- Кат. 4 согласно EN ISO 13849-1 (EN 954-1)
- PL согласно EN ISO 13849-1
- SIL 3 согласно IEC 61508
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SE6310-0BC01 | 41K | STANDARD ACTUATOR FOR ALL RFID SAFETY SWITCHES RECTANGULAR 25MM X 91MM, WITHOUT MAGNETIC LATCHING | 33.93 |
| 3SE6310-1BC01 | 41K | ACTUATOR WITH MAGNETIC LATCHING 18N FOR RFID SAFETY SWITCHES RECTANGULAR 25MM X 91MM, WITH MAGNETIC LATCHING | 106.15 |
| 3SE6315-0BB01 | 41K | RFID NON-CONTACT SAFETY SWITCH RECTANGULAR 25MM X 91MM, FAMILY-CODED WITH M12 CONNECTOR 8-POLE DELIVERY STATE: READY FOR OPERATION, ORDER ACTUATOR SEPARATELY 3SE6310-0BC01 | 177.10 |
| 3SE6315-0BB02 | 41K | RFID NON-CONTACT SAFETY SWITCH RECTANGULAR 25MM X 91MM, INDIVIDUALLY CODED, MULTIPLE TEACH-IN CAPABILITY WITH M12 CONNECTOR 8-POLE ORDER ACTUATOR SEPARATELY 3SE6310-0BC01 | 259.90 |
| 3SE6315-0BB03 | 41K | RFID NON-CONTACT SAFETY SWITCH RECTANGULAR 25MM X 91MM, INDIVIDUALLY CODED, SINGLE TEACH-IN CAPABILITY WITH M12 CONNECTOR 8-POLE ORDER ACTUATOR SEPARATELY 3SE6310-0BC01 | 285.20 |
| 3SE6315-1BB01 | 41K | RFID NON-CONTACT SAFETY SWITCH RECTANGULAR 25MM X 91MM, FAMILY-CODED WITH M12 CONNECTOR 8-POLE AND MAGNETIC LATCHING DELIVERY STATE: READY FOR OPERATION, ACTUATOR WITH MAGNETIC LATCHING 18 N, ORDER SEPARATELY 3SE6310-1BC01 | 248.40 |
| 3SE6315-1BB02 | 41K | RFID NON-CONTACT SAFETY SWITCH RECTANGULAR 25MM X 91MM, NDIVIDUALLY CODED, MULTIPLE TEACH-IN CAPABILITY WITH M12 CONNECTOR 8-POLE AND MAGNETIC LATCHING, ORDER ACTUATOR SEPARATELY 3SE6310-1BC01 | 326.60 |
| 3SE6315-1BB03 | 41K | RFID NON-CONTACT SAFETY SWITCH RECTANGULAR 25MM X 91MM, NDIVIDUALLY CODED, SINGLE TEACH-IN CAPABILITY WITH M12 CONNECTOR 8-POLE AND MAGNETIC LATCHING, ORDER ACTUATOR SEPARATELY 3SE6310-1BC01 | 357.65 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3SX5600-1G | 41K | CAPS AND SPACERS FOR RFID SAFETY SWITCH 3SE63, COMPRISING 8X CAPS FOR MOUNTING HOLES AND 4X SEAL WASHERS 3MM HIGH, SUITABLE AS SPACER FOR CLEANING PURPOSES UNDER THE MOUNTING SURFACE | 9.95 |
| 3SX5601-2GA03 | 41K | CABLE, 8-PIN, FREE CABLE END 3M LONG, FOR RFID SAFETY SWITCH 3SE63, ON STRAIGHT SOCKET M12, FOR 2A AND 30V | 42.21 |
| 3SX5601-2GA05 | 41K | CABLE, 8-PIN, FREE CABLE END 5M LONG, FOR RFID SAFETY SWITCH 3SE63, ON STRAIGHT SOCKET M12, FOR 2A AND 30V | 47.61 |
| 3SX5601-2GA10 | 41K | CABLE, 8-PIN, FREE CABLE END 10M LONG, FOR RFID SAFETY SWITCH 3SE63, ON STRAIGHT SOCKET M12, FOR 2A AND 30V | 61.07 |
