Библиотечный функциональный блок УПП SIRIUS 3RW44 для SIMATIC PCS 7 Библиотечный функциональный блок устройства плавного пуска (УПП) SIRIUS 3RW44 для PCS 7 используется для легкой и простой интеграции устройства плавного пуска SIRIUS 3RW44 в систему управления SIMATIC PCS 7. Данный библиотечный блок содержит диагностические функции и функции управления соответствующие концепции диагностики и управления в системе SIMATIC PCS 7, а также символы и фейсплейты требующиеся для отображения и контроля процесса оператором.
Интегрированная функциональность для оптимального процесса управления для всех управляющих систем
При интеграции УПП SIRIUS 3RW44 в систему управления появляется возможность просто и надежно предупреждать об ошибках в фидере или быстро обнаруживать и исправлять их. В итоге, время простоя оборудования уменьшается или вообще устраняется.
Например, вывод и отображение ключевых измеряемых или вычисляемых параметров устройством плавного пуска очень важное дополнение при оценке и контроля за текущем состоянием системы.
Простая интеграция при момощи библиотеки функциональных блоков PCS 7
Библиотека функциональных блоков PCS 7 используется для простой интеграции УПП SIRIUS 3RW44 в систему управления SIMATIC PCS 7. Достигается это простотой конфигурации. Функции модулей основаны на стандартных библиотеках PCS 7 и оптимально сопряжены с функциями УПП SIRIUS 3RW44.
Пользователи, которые прежде встраивали фидеры в стандартные системы через сигнальные блоки или например, имеющие опыт работы с модулями системы SIMOCODE, могут легко переключиться на УПП SIRIUS 3RW44.
Все блоки требуемые для систем автоматизации предоставляются библиотекой функциональных блоков PCS 7 – также как и символы с фейсплейтами для контроля и управления оператором.
При интеграции УПП SIRIUS 3RW44 SIMATIC PDM, параметризация и диагностика устройства SIRIUS 3RW44 может осуществляться с центрального пункта управления.
Блок двигателя для прямого управления
Низковольтные двигатели запускаемые и защищаемые при помощи КПП SIRIUS 3RW44 могут быть интегрированы в процесс автоматизации при помощи двигательных блоков. Это означает что функциональный блоки осуществляют интерфейс между системой управления и двигателем, который управляется устройством плавного пуска SIRIUS 3RW44.
Для уменьшения количества работы по конфигурированию, функции по обработке сигналов и функции конфигурирования также встроены в один блок двигателя.
Важное измерение – ток в фидере – записывается прр помощи 3RW44 и отображается для защиты двигателя. Этот ток также доступен для считывания из системы I&C через блок двигателя.
Символы и фесплейты для отображения фидеров двигателей на станции оператора предоставляют всю необходимую информацию для контроля и управления двигателем, а также диагностическую информациюvide.

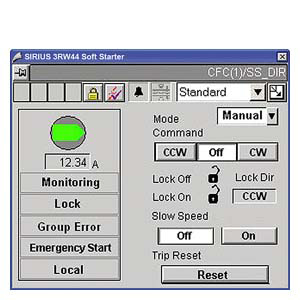

Фейс плейт блока двигателя
Оценка дополнительных измерений фидера двигателя
Все измеренные параметры устройством плавного пуска, такие как ток, напряжение отображаются и выводятся через измерительные блоки параметров. Это преимущество полезно там где требуется полная информация о состоянии работы фидера для контроля за нагрузкой.
УПП 3RW44 не только способен измерять параметры, но и реагировать на события когда параметры выходят за установленные пределы, и например, согласно установкам пользователя останавливать двигатель или только предупреждать об этом.
Фейсплейт для измеренных параметров доступен из фейсплета блока двигателя.

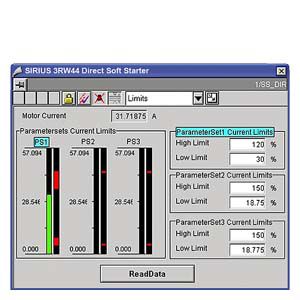

Фейсплейт для измеренных параметров
Оценка данных для фидера двигателя
УПП 3RW44 снабжен множеством функций для определения и контроля за данными фидера, которые определяют его состояние и работу. Например, время работы и простоя двигателя, циклы работы и моменты перегрузок отслеживаются и сохраняются прямо в устройстве. При необходимости, информация всегда доступна через статистический блок в I&C системе. Отображение производится в другом фейсплейте для статистического блока на станции оператора.
Особенности
Библиотечный функциональный блок УПП SIRIUS 3RW44 для SIMATIC PCS 7 - Унифицированная и последовательная интеграция в SIMATIC PCS 7
- Стандартные функциональные блоки для простой интеграции и оптимального управления
- Большие возможности по параметризации и диагностике при помощи SIMATIC PDM
Дальнейшая информация
Библиотечный функциональный блок УПП SIRIUS 3RW44 для SIMATIC PCS 7 Программирование и работа с PCS 7 Function Block Library для УПП SIRIUS 3RW44 V 6.1/V 7.0 + SP1
http://support.automation.siemens.com/WW/view/en/41856585
Инструкция по запуску PCS 7 Function Block Library для УПП SIRIUS 3RW44 V 6.1/V 7.0 + SP1
http://support.automation.siemens.com/WW/view/en/41856498
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3ZS1633-1XX00-0YA0 | 42H | БИБЛИОТЕКА ДЛЯ PCS 7 FOR SOFT STARTER 3RW44 V6.1/V7.0 ENGINEERING; AS BLOCKS AND FACEPLATES FOR INTEGRATING 3RW44 SOFT STARTERS IN PCS7 PROCESS CONTROL SYSTEM FOR PCS7 VERSIONS V6.1 AND V7.0; ENGINEERING SOFTWARE FOR ONE ENGINEERING STATION (SINGLE LICENSE) INCL. RUNTIME SOFTWARE FOR EXECUTION OF AS BLOCK IN ONE AUTOMATION SYSTEM (SINGLE LICENSE); GERMAN/ENGLISH; SUPPLIED ON CD | 377.20 |
| 3ZS1633-1XX10-0YE0 | 42H | PCS7 BLOCK LIBRARY FOR SOFT STARTER 3RW44 MIGRATION FROM VERSION V7/7.1 TO V8.0; AS BLOCKS AND FACEPLATES FOR INTEGRATION OF 3RW44 SOFT STARTERS IN THE PCS7 PROCESS CONTROL SYSTEM FOR PCS7 VERSIONS V8.0; ENGINEERING SOFTWARE FOR ONE ENGINEERING STATION (SINGLE LICENSE) INCLUDING RUNTIME SOFTWARE FOR EXECUTING THE AS BLOCK IN AN AUTOMATION SYSTEM (SINGLE LICENSE); GERMAN/ENGLISH; TYPE OF DELIVERY: CD | 121.90 |
| 3ZS1633-2XX00-0YB0 | 42H | БИБЛИОТЕКА ДЛЯ PCS 7 ДЛЯ УПП 3RW44 V6.1/V7.0 RUNTIME; AS BLOCKS ДЛЯ INTEGRATING 3RW44 SOFT STARTERS IN PCS7 PROCESS CONTROL SYSTEM ДЛЯ PCS7 ВЕРСИЙ V6.1 И V7.0; RUNTIME SOFTWARE ДЛЯ EXECUTION OF AS BLOCK IN ONE AUTOMATION SYSTEM (ОДНА ЛИЦЕНЗИЯ) LICENSE W/O SOFTWARE AND DOCUMENTATION | 250.70 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3ZX1012-0CS16-1AB1 | 4N1 | РУКОВОДСТВО (НА НЕМЕЦКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V, 6.1 / V,7.0 | 25.88 |
| 3ZX1012-0CS16-1AB1 | 4N1 | РУКОВОДСТВО (НА НЕМЕЦКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V, 6.1 / V,7.0 | 23.00 |
| 3ZX1012-0CS16-1AB1 | 4N1 | РУКОВОДСТВО (НА НЕМЕЦКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V, 6.1 / V,7.0 | 20.70 |
| 3ZX1012-0CS16-1AB1 | 4N1 | РУКОВОДСТВО (НА НЕМЕЦКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V, 6.1 / V,7.0 | 18.98 |
| 3ZX1012-0CS16-1AB1 | 4N1 | РУКОВОДСТВО (НА НЕМЕЦКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V, 6.1 / V,7.0 | 18.40 |
| 3ZX1012-0CS16-1AB1 | 4N1 | РУКОВОДСТВО (НА НЕМЕЦКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V, 6.1 / V,7.0 | 34.50 |
| 3ZX1012-0CS16-1AC1 | 4N1 | РУКОВОДСТВО (НА АНГЛИЙСКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V,6.1 / V,7.0 | 18.98 |
| 3ZX1012-0CS16-1AC1 | 4N1 | РУКОВОДСТВО (НА АНГЛИЙСКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V,6.1 / V,7.0 | 34.50 |
| 3ZX1012-0CS16-1AC1 | 4N1 | РУКОВОДСТВО (НА АНГЛИЙСКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V,6.1 / V,7.0 | 25.88 |
| 3ZX1012-0CS16-1AC1 | 4N1 | РУКОВОДСТВО (НА АНГЛИЙСКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V,6.1 / V,7.0 | 20.70 |
| 3ZX1012-0CS16-1AC1 | 4N1 | РУКОВОДСТВО (НА АНГЛИЙСКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V,6.1 / V,7.0 | 18.40 |
| 3ZX1012-0CS16-1AC1 | 4N1 | РУКОВОДСТВО (НА АНГЛИЙСКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V,6.1 / V,7.0 | 23.00 |
| 3ZX1012-0CS16-1AG1 | 4N1 | РУКОВОДСТВО (IN PORTUGUESE)ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ ПУСКАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS 3RW44 V,6.1 / V,7.0 | 34.50 |
| 3ZX1012-0CS16-1AG1 | 4N1 | РУКОВОДСТВО (IN PORTUGUESE)ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ ПУСКАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS 3RW44 V,6.1 / V,7.0 | 25.88 |
| 3ZX1012-0CS16-1AG1 | 4N1 | РУКОВОДСТВО (IN PORTUGUESE)ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ ПУСКАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS 3RW44 V,6.1 / V,7.0 | 23.00 |
| 3ZX1012-0CS16-1AG1 | 4N1 | РУКОВОДСТВО (IN PORTUGUESE)ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ ПУСКАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS 3RW44 V,6.1 / V,7.0 | 20.70 |
| 3ZX1012-0CS16-1AG1 | 4N1 | РУКОВОДСТВО (IN PORTUGUESE)ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ ПУСКАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS 3RW44 V,6.1 / V,7.0 | 18.98 |
| 3ZX1012-0CS16-1AG1 | 4N1 | РУКОВОДСТВО (IN PORTUGUESE)ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ ПУСКАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS 3RW44 V,6.1 / V,7.0 | 18.40 |
| 3ZX1012-0CS16-8AB1 | 4N1 | ПРИСТУПАЯ К РАБОТЕ - GETTING STARTED (НА НЕМЕЦКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ ПУСКАТЕЛЯ ЭЛЕКТРОДВИГАТЕЛЯ SIRIUS 3RW44 V,6.1 / V,7.0 | 23.00 |
| 3ZX1012-0CS16-8AC1 | 4N1 | ПРИСТУПАЯ К РАБОТЕ - GETTING STARTED (НА АНГЛИЙСКОМ ЯЗЫКЕ) ДЛЯ PCS 7 BLOCK LIBRARY ДЛЯ SIRIUS SOFT STARTER 3RW44 V, 6.1 / V,7.0 | 23.00 |
