Библиотека для блоков SIMOCODE-DP

Разделы

Библиотека для блоков SIMOCODE-DP - Поддержка устройств с PROFIBUS-DP

Библиотека для блоков SIMOCODE-DP - Поддержка устройств с PROFIBUS-DP

Новый функциональный блок SIMOCODE DP для защиты моторов и контроль работы исполнительных устройств быстро и удобно интегрируется в систему SIMATIC PCS 7 V6.0.

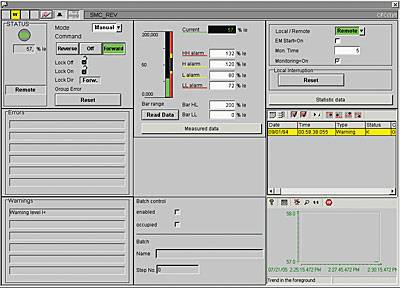

Функциональный блок  SIMOCODE DP содержит диагностическую информацию, в том числе и аварийные сообщения, а также набор драйверов и графический образ, требуемые для управления со станции оператора и мониторинга за технологическими параметрами.  Параметры блока настраиваются при помощи CFC редактора.

Область применения

Функциональный блок SIMOCODE DP для защиты моторов и управление устройствами через сеть PROFIBUS  интегрируется в PCS7.
Данная концепция предусматривает как схему защиту для моторов, так и возможность мониторинга и управления исполнительных устройств (моторов) с системы верхнего уровня.



Функции

Сигнальные и технологические функции блока SIMOCODE DP приближены к стандартным библиотекам SIMATIC PCS 7 ( драйверные, технологические блоки) и оптимально подходят для защиты  моторов и контроля работы различных исполнительных устройств.

Пользователям, которым раньше приходилось  проектировать  схему защиту моторов, используя набор сигнальных и технологических блоков (например, управление мотором), теперь достаточно использовать единственный функциональный блок SIMOCODE DP, в котором уже реализованы  необходимые функции.

Данный блок содержит  информацию как по диагностике моторов или исполнительных устройств, так и мониторинг технологических параметров и поддерживает следующие функции:

  • Перегрузка (OVL)
  • Местное, дистанционное управление (DIR, SOFT)
  • Переключение "звезда" - "треугольник" (STAR)
  • Реверсивный старт (REV)
  • Схема Деландера, переключатель изменения полярности (DAHL, POL)
  • Управление клапанами,  функция позиционирования   (VALVE, POS)

Функциональный блок  SIMOCODE DP работает с интеллектуальными  устройствами SIMOCODE DP, основного класса 2, статус E10 (с июня 1998), на шине PROFIBUS с основной мастер системой (стандартные системы автоматизации; SIMOCODE режим DP V1) или через Y-link (для систем повышенной надежности; SIMOCODE-DP режим DP Norm).



Дальнейшая информация

Siemens AG
A&D CD MM1

Tel.: +49 9131 7 43833
Fax: +49 9131 7 42899

E-mail: Technical-assistance@siemens.com

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.siemens.de/simocode/software

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3UF7982-0AA00-0PCS 7-БИБЛИОТЕКА ДЛЯ SIMOCODE PRO V6.0; AS-БЛОКИ И ЛИЦЕВЫЕ ПЛАТЫ ДЛЯ ИНТЕГРАЦИИ SIMOCODE PRO В SIMATIC PCS 7 ДЛЯ PCS 7-ВЕРСИЯ V6.0; SOFTWARE РАЗРАБОТЧИКА ДЛЯ ОДНОЙ СТАНЦИИ РАЗРАБОТЧИКА (ОДНА ЛИЦЕНЗИЯ), ВКЛЮЧАЕТ RUNTIME SOFTWARE, КОТОРОЕ МОЖЕТ БЫТЬ ИСПОЛЬЗВ ОДНОЙ СИСТЕМЕ АВТОМАТИЗАЦИИ (ОДНА ЛИЦЕНЗИЯ); GERMAN/ENGL. ПОСТАВКА: НА CD0.243 - 5 недель (A)1
3UF7982-0AA01-0PCS 7-БИБЛИОТЕКА ДЛЯ SIMOCODE PRO V6.X; AS-БЛОКИ ДЛЯ ИНТЕГРАЦИИ SIMOCODE PRO В SIMATIC PCS 7 ДЛЯ PCS 7-ВЕРСИЯ V6.X; RUNTIME SOFTWARE, КОТОРАЯ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАНА В ОДНОЙ СИСТЕМЕ АВТОМАТИЗАЦИИ (ОДНА ЛИЦЕНЗИЯ); ЛИЦЕНЗИЯ БЕЗ SOFTWARE И ДОКУМЕНТАЦИИ0.0013 - 5 недель (A)1
3UF7982-0AA02-0PCS 7 BLOCK LIBRARY, SIMOCODE PRO V6.1; AS BLOCKS AND FACEPLATES FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYSTEM FOR THE PCS 7 VERSION V6.1; ENGINEERING SOFTWARE FOR AN ENGINEERING STATION (SINGLE LICENSE) INCL. RUNTIME SOFTWARE FOR EXECUT0.243 - 5 недель (A)1
3UF7982-0AA10-0PCS 7 BLOCK LIBRARY, SIMOCODE PRO V7.0; AS BLOCKS AND FACEPLATES FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYST. FOR THE PCS 7 VERSION V7.0; ENGINEERING SOFTWARE FOR AN ENGINEERING STATION (SINGLE LICENSE) INCL. RUNTIME SOFTWARE FOR EXECUTI0.243 - 5 недель (A)1
3UF7982-0AA11-0PCS 7 BLOCK LIBRARY, SIMOCODE PRO V7.X; AS BLOCKS FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYSTEM FOR THE PCS 7 VERSION V7.X; RUNTIME FOR EXECUTING THE AS BLOCK IN AN AUTOMATION SYSTEM (SINGLE LICENSE); LICENSE WITHOUT SOFTWARE AND DOCUMEN0.0013 - 5 недель (A)1
3UF7982-0AA13-0UPGRADE, FOR THE PCS 7 BLOCK LIBRARY, SIMOCODE PRO V6.0 OR V6.1 TO THE VERSION SIMOCODE PRO V7.0, FOR INTEGRATION OF SIMOCODE PRO IN PCS 7 PROCESS CONTROL SYST.; FOR THE PCS 7 VERSION V7.0; (SINGLE LICENSE); GERMAN/ ENGLISH/FRENCH; SUPPLIED ON CD0.243 - 5 недель (A)1
