Библиотека IEC 61850 для интеграции устройств защиты в SIMATIC PCS 7equipment in SIMATIC PCS 7
Протокол EC 61850, основанный на Ethernet TCP/IP, является всемирно принятым открытым стандартом, используемым для коммуникаций полевых устройств в системах защиты и системах управления коммутационной аппаратуры высокого и среднего напряжения. Это упрощает конфигурирование, гарантирует совместимость будущих расширений, уменьшает требования к обслуживанию, и таким образом сокращает полные затраты жизненного цикла. Ведущие производители устройств защиты снаряжения уже реализуют протокол IEC 61850 в своих устройствах.

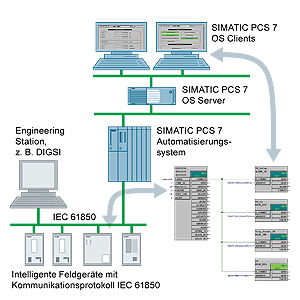

Вы можете использовать библиотеку IEC 61850 для SIMATIC PCS 7 для интегрирации защитного оборудование коммутационной аппаратуры с помощью протокола IEC 61850 в систему управления процессом SIMATIC PCS 7. Линейка продуктов включает две библиотеки IEC 61850, различающихся следующим образом:
- Universal IEC 61850 - универсальная библиотека коммуникационных блоков чтения (включая метку времени) и записи тегов IEC 61850
- Special IEC 61850 device library - специальная библиотек устройства IEC 61850 со встроенными блоками, символами и лицевыми панелями блоков для определенного семейства устройства, например. SIPROTEC от Siemens или MiCOM от AREVA T&D
Коммуникационные блоки IEC 61850 этих библиотек обеспечивают полный доступ к тегам защитного оборудования и управляющих устройств (включая метки времени). Они отображают данные устройства и событийную информацию, предоставляемую с исходными метками времени, проставленными защитным оборудованием IEC 61850 для визуализации на станции оператора SIMATIC PCS 7. Устройства различных линеек из библиотеки устройства IEC 61850 с помощью символов и лицевых панелей, предусмотренных для них, полностью интегрируются в функции контроля и управления системы.
Примечание:Библиотека IEC 61850 может использоваться совместно SIMATIC PCS 7 V7.
Область применения
Библиотека IEC 61850 для интеграции устройств защиты в SIMATIC PCS 7equipment in SIMATIC PCS 7 Библиотеки IEC 61850 для SIMATIC PCS 7 предназначены для объединения различных аспектов сетевых технологий в систему управления процессом. Сигнализация критических состояний коммутационной аппаратуры посредством аварийных сигналов на станции оператора SIMATIC PCS 7 столь же возможна, как и интеграция малых и средних коммутационных в АСУТП на базе SIMATIC PCS 7.
Функции
Библиотека IEC 61850 для интеграции устройств защиты в SIMATIC PCS 7equipment in SIMATIC PCS 7 Разработка
Коммуникационные блоки размещаются на CFC-схемах с помощью редактора CFC. Предопределенный блок с определенным числом переменных доступен для каждого типа устройства в пределах определенных семейств устройства, например. SIPROTEC. Дополнительные переменные могут быть добавлены, используя отдельные блоки. С каждым устройством IEC 61850 в редакторе NetPro создается соединение.
Для визуализации устройств на станции оператора, библиотека устройства IEC 61850 содержит символы и лицевые панели, соответствующие коммуникационным блокам.
Технические данные
Библиотека IEC 61850 для интеграции устройств защиты в SIMATIC PCS 7equipment in SIMATIC PCS 7 - Функциональность клиента IEC IEC 61850 MMS (Manufacturing Messaging Specification)
- До 16 IEC 61850 устройств на 1 ЦПУ станции автоматизации SIMATIC PCS 7 (зависит от доступности памяти и времени цикла)
- Чтение и запись переменных
- Цикл обновления < 1 с (зависит от времени цикла)
- Передача исходных меток времени устройства на станцию оператора SIMATIC PCS 7
- Поддержка резервированных систем автоматизации
Дальнейшая информация
Библиотека IEC 61850 для интеграции устройств защиты в SIMATIC PCS 7equipment in SIMATIC PCS 7 Siemens AGIndustry SectorIndustry Solutions DivisionIndustrial TechnologiesKarlsruhe
Phone: +49 721 595-6380Fax: +49 721 595-6383
E-mail: function.blocks.industry@siemens.com
You can find additional information in the Internet at:
http://www.siemens.de/s7_iec61850
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
