Блок питания для ET 200iSP Модуль блока питания устанавливается на терминальный модуль TM-PS-A или TM-PS-B (при резервировании блоков питания). Терминальные модули должны заказываться отдельно.

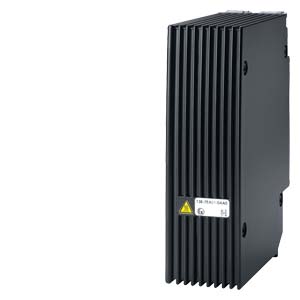

Модуль блока питания ET 200iSP
- Обеспечивает гальваническое разделение электрических цепей и формирует напряжения, необходимые:
- для питания внутренних логических электронных цепей (через внутреннюю шину станции)
- для питания интерфейса подключения PROFIBUS DP модуля IM 152-1
- для формирования шины питания (для питания электронных модулей)
- Обеспечивает ограничение выходных напряжений до безопасных уровней
- Имеет герметичный пластиковый корпус и EEx d исполнение
- Может использоваться в резервированных схемах питания станции
- Допускает параллельную работу со вторым блоком питания для повышения нагрузочной способности.
Область применения
Блок питания для ET 200iSP Модуль блока питания формирует все напряжения, необходимые для работы станции ET 200iSP, и подает их на внутреннюю шину и шину питания, которые формируются терминальными модулями.Для своей работы он использует входное напряжение =24 В. Кабель питания подключается к клеммам EEx e исполнения. Разрывать эту цепь в Ex-зоне без отключения питания запрещено.Блок питания, формирующий напряжение =24 В, должен устанавливаться вне Ex-зоны или иметь конструкцию, позволяющую использовать его в Ex-зонах.
Дизайн
Блок питания для ET 200iSP Конструктивно блок питания станции ET 200iSP состоит из терминального модуля и модуля блока питания. Индикация наличия напряжения питания выполняется светодиодом, расположенным на фронтальной панели интерфейсного модуля IM 152. При использовании резервированного питания для индикации наличия напряжения питания используется два светодиода.Модуль блока питания фиксируется на терминальном модуле с помощью специального механизма. Механизм приводится в действие вручную и не требует использования какого бы то ни было инструмента. С его помощью легко выполняются операции установки и извлечения модуля блока питания.Замена модуля блока питания в Ex-зоне может выполняться без отключения входного напряжения.
Технические данные
Блок питания для ET 200iSP |
| 6ES7138-7EA00-0AA0 |
| Напряжения и токи |
|
| 0.25 мс |
| Входное напряжение |
|
| 24 В |
| Есть |
| Потребляемый ток |
|
| 4 мA |
| 20 Вт |
| Ex(i)-модули |
|
| Максимальные входные значения (на канал) |
|
| 60 В |
| Состояние, прерывания, диагностика |
|
| Есть |
| Прерывания |
|
| Нет |
| Диагностика |
|
| Есть |
| Диагночтический дисплей (светодиод) |
|
| Нет |
| Потенциалы/ электрическая изоляция |
|
| Есть |
| Стандарты, сертификаты |
|
| Есть |
| Размеры и масса |
|
| 2,700 г |
| 60 мм |
| 190 мм |
| 136.5 мм |
|
| 6ES7193-7DA00-0AA0 | 6ES7193-7DB00-0AA0 |
| Стандарты, сертификаты |
|
|
| Есть | Есть |
| Размеры и масса |
|
|
| 235 г | 235 г |
| 60 мм | 60 мм |
| 190 мм | 90 мм |
| 52 мм | 52 мм |
Дальнейшая информация
Блок питания для ET 200iSP Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.siemens.com/simatic/infocenter
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-7EA01-0AA0 | 280 | SIMATIC-DP, МОДУЛЬ ПИТАНИЯ 250В ДЛЯ ET 200ISP | 1049.40 |
| 6ES7138-7EC00-0AA0 | 280 | SIMATIC DP, БЛОК ПИТАНИЯ ~120/230В ДЛЯ ET200ISP | 1203.10 |
| 6ES7193-7DA10-0AA0 | 280 | SIMATIC DP, СТАНДАРТНЫЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-A ДЛЯ ET200ISP, ДЛЯ ИНТЕГРАЦИИ ОДНОГО БЛОКА ПТАНИЯ 250В | 116.60 |
| 6ES7193-7DA20-0AA0 | 280 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-A STANDARD ДЛЯ ET200ISP, ДЛЯ УСТАНОВКИ ОДНОГО БЛОКА ПИТАНИЯ ~120/230V | 116.60 |
| 6ES7193-7DB10-0AA0 | 280 | SIMATIC DP, РЕЗЕРВИРОВАННЫЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-B ДЛЯ ET200ISP, ДЛЯ ИНТЕГРАЦИИ ОДНОГО БЛОКА ПТАНИЯ 250В | 164.30 |
| 6ES7193-7DB20-0AA0 | 280 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-B STANDARD ДЛЯ ET200ISP, В ДОПОЛНЕНИЕ К TM-PS-A, ДЛЯ УСТАНОВКИ РЕЗЕРВНОГО БЛОКА ПИТАНИЯ ~120/230V | 164.30 |
