Стандартными интерфейсами пользователя являются PROFIBUS и блок подключения внешних сигналов.
Блок подключения внешних сигналов можно использовать как для подключения системы управления верхнего уровня по цифровым и аналоговым сигналам, так и для подключения дополнительных блоков.

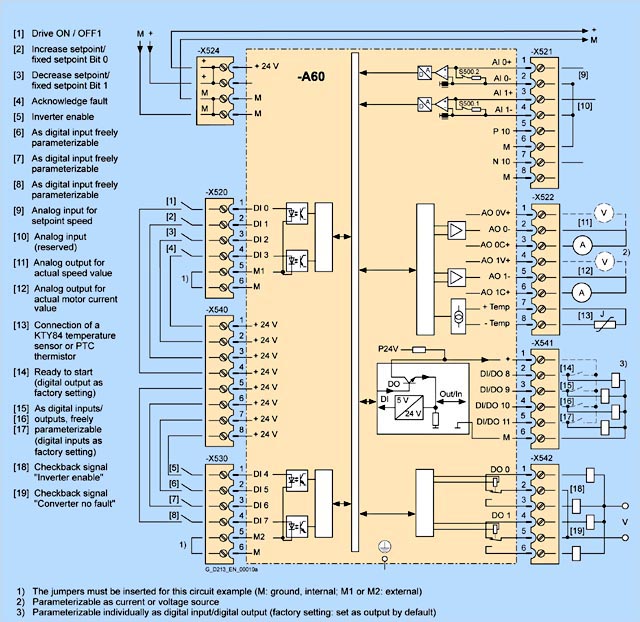

Блок подключения внешних сигналов содержит:
Блок подключения внешних сигналов
Контакт | № | Тип | Заводская установка | Примечания |
---|---|---|---|---|
X540: 1‑8 | P24 | 24 V DC напряжение питания для входов DI0-DI7 и DI/DO8-DI/DO11 |
|
|
X520: 1 | DI0 | Цифровые опроразвязанные входы | On/Off1 | Входы свободно параметризуемые |
X520: 2 | DI1 | Увеличение уставки / фиксированная уставка, бит 0 | ||
X520: 3 | DI2 | Уменьшение уставки / фиксированная уставка, бит 1 | ||
X520: 4 | DI3 | Сбой подтверждения | ||
X520: 5 | M1 | Общий (земля) для цифровых входов DI0-DI3 |
|
|
X520: 6 | M | Общий (земля) для P24 Вспомогательное питание для цифровых входов |
|
|
X530: 1 | DI4 | Цифровые опроразвязанные входы
| Разрешить работу | Преобразователь в "standby" и ждёт сигнала разрешения |
X530: 2 | DI5 |
| Входы свободно параметризуемые | |
X530: 3 | DI6 |
| ||
X530: 4 | DI7 |
| ||
X530: 5 | M2 | Общий (земля) для цифровых входов DI4-DI7 |
|
|
X530: 6 | M | Общий (земля) для P24 Вспомогательное питание для цифровых входов |
|
|
X541: 1 | P24 |
|
|
|
X541: 2 | DI/DO8 | Цифровые входы/выходы (подвязанные) | Готов к включению (по умолчанию цифровой выход) | Входы/выходы свободно параметризуемые |
X541: 3 | DI/DO9 |
| По умолчанию вход | |
X541: 4 | DI/DO10 |
| По умолчанию вход | |
X541: 5 | DI/DO11 |
| По умолчанию вход | |
X541: 6 | M | Общий провод (земля)для P24 и цифровых входов/выходов |
|
|
X521: 1 | AI 0 + | Дифференциальные аналоговые входы для: –10 V +10 V +4 mA +20 mA –20 mA +20 mA 0 mA +20 mA Выключатель S500 переключает между током и напряжением | По умолчанию вход регулирования скорости от 0 mA до 20 mA | Положительный дифференциальный вход тока или напряжения |
X521: 2 | AI 0 ‑ | Отрицательный дифференциальный вход тока или напряжения | ||
X521: 3 | AI 1 + | Резерв | Положительный дифференциальный вход тока или напряжения | |
X521: 4 | AI 1 ‑ | Отрицательный дифференциальный вход тока или напряжения | ||
X521: 5 | P10 | ±10 V вспомогательное напряжение (10 mA) для подключения потенциометра ввода задания через аналоговый вход |
| +10 V |
X521: 6 | M | Общий для ±10 V | ||
X521: 7 | N10 | –10 V | ||
X521: 8 | M | Общий для ±10 V | ||
X522: 1 | AO 0V+ | Аналоговые выхода: –10 V to +10 V +4 mA to +20 mA –20 mA to +20 mA 0 mA to +20 mA | Текущая скорость По умолчанию 0 mA 20 mA | Аналоговый выход напряжения + |
X522: 2 | AO 0 Bez | Вход базовой точки для тока/напряжения | ||
X522: 3 | AO 0A+ | Аналоговый выход тока+ | ||
X522: 4 | AO 1V+ | Текущий ток двигателя По умолчанию 0 mA 20 mA | Аналоговый выход напряжения + | |
X522: 5 | AO 1 Bez | Вход базовой точки для тока/напряжения | ||
X522: 6 | AO 1A+ | Аналоговый выход тока+ | ||
X522: 7 | KTY+ | Датчик температуры KTY84 (от 0 °C до 200 °C) или PTC (Rcold ≤ 1.5 kOhm) |
| Тип датчика должен быть запрограммирован |
X522: 8 | KTY‑ | |||
X542: 1 | DO 0.NC | Выход реле (переключаемый контакт) Максимальное переключаемое напряжение: AC 250 V, DC 30 V Максимальная коммутируемая мощность при AC 250 V: 2000 VA Максимальная коммутируемая мощность при DC 30 V: 240 W | Контрольный: Разрешение работы | контакт NC |
X542: 2 | DO 0.COM | Общий | ||
X542: 3 | DO 0.NO | контакт NO | ||
X542: 4 | DO 1.NC | Выход реле (переключаемый контакт) Максимальное переключаемое напряжение: AC 250 V, DC 30 V Максимальная коммутируемая мощность при AC 250 V: 2000 VA Максимальная коммутируемая мощность при DC 30 V: 240 W | Контрольный: нет отказа | контакт NC |
X542: 5 | DO 1.COM | Общий | ||
X542: 6 | DO 1.NO | контакт NO |
