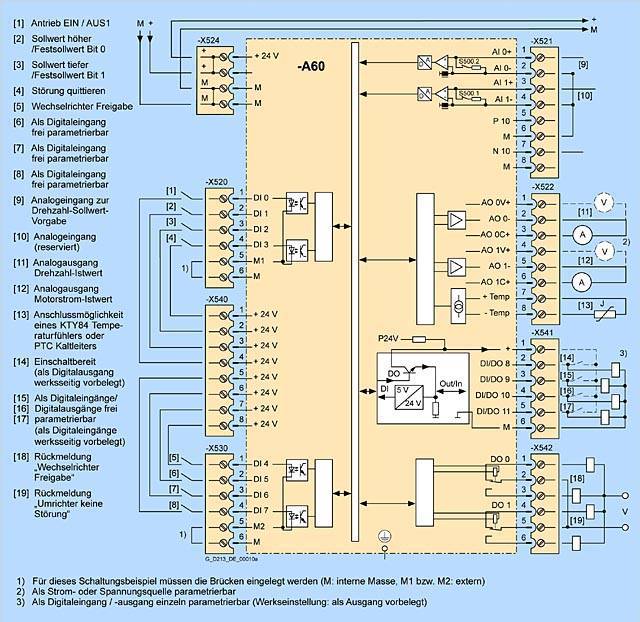

| X540: 1‑8 | P24 | 24 V DC напряжение питания для входов
DI0-DI7 и DI/DO8-DI/DO11 | | |
| X520: 1 | DI0 | Цифровые опроразвязанные входы | On/Off1 | Входы свободно параметризуемые |
| X520: 2 | DI1 | Увеличение уставки / фиксированная уставка, бит 0 |
| X520: 3 | DI2 | Уменьшение уставки / фиксированная уставка, бит 1 |
| X520: 4 | DI3 | Сбой подтверждения |
| X520: 5 | M1 | Общий (земля) для цифровых входов
DI0-DI3 | | |
| X520: 6 | M | Общий (земля) для P24 Вспомогательное питание для цифровых входов | | |
| X530: 1 | DI4 | Цифровые опроразвязанные входы | Разрешить работу | Преобразователь в "standby" и ждёт сигнала разрешения |
| X530: 2 | DI5 | | Входы свободно параметризуемые |
| X530: 3 | DI6 | |
| X530: 4 | DI7 | |
| X530: 5 | M2 | Общий (земля) для цифровых входов DI4-DI7 | | |
| X530: 6 | M | Общий (земля) для P24 Вспомогательное питание для цифровых входов | | |
| X541: 1 | P24 | | | |
| X541: 2 | DI/DO8 | Цифровые входы/выходы (подвязанные) | Готов к включению (по умолчанию цифровой выход) | Входы/выходы свободно параметризуемые |
| X541: 3 | DI/DO9 | | По умолчанию вход |
| X541: 4 | DI/DO10 | | По умолчанию вход |
| X541: 5 | DI/DO11 | | По умолчанию вход |
| X541: 6 | M | Общий провод (земля)для P24 и цифровых входов/выходов | | |
| X521: 1 | AI 0 + | Дифференциальные аналоговые входы для: –10 V +10 V +4 mA +20 mA –20 mA +20 mA 0 mA +20 mA Выключатель S500 переключает между током и напряжением | По умолчанию вход регулирования скорости от 0 mA до 20 mA | Положительный дифференциальный вход тока или напряжения |
| X521: 2 | AI 0 ‑ | Отрицательный дифференциальный вход тока или напряжения |
| X521: 3 | AI 1 + | Резерв | Положительный дифференциальный вход тока или напряжения |
| X521: 4 | AI 1 ‑ | Отрицательный дифференциальный вход тока или напряжения |
| X521: 5 | P10 | ±10 V вспомогательное напряжение (10 mA) для подключения потенциометра ввода задания через аналоговый вход | | +10 V |
| X521: 6 | M | Общий для ±10 V |
| X521: 7 | N10 | –10 V |
| X521: 8 | M | Общий для ±10 V |
| X522: 1 | AO 0V+ | Аналоговые выхода: –10 V to +10 V +4 mA to +20 mA –20 mA to +20 mA 0 mA to +20 mA | Текущая скорость По умолчанию 0 mA 20 mA | Аналоговый выход напряжения + |
| X522: 2 | AO 0 Bez | Вход базовой точки для тока/напряжения |
| X522: 3 | AO 0A+ | Аналоговый выход тока+ |
| X522: 4 | AO 1V+ | Текущий ток двигателя По умолчанию 0 mA 20 mA | Аналоговый выход напряжения + |
| X522: 5 | AO 1 Bez | Вход базовой точки для тока/напряжения |
| X522: 6 | AO 1A+ | Аналоговый выход тока+ |
| X522: 7 | KTY+ | Датчик температуры KTY84 (от 0 °C до 200 °C) или PTC (Rcold ≤ 1.5 kOhm) | | Тип датчика должен быть запрограммирован |
| X522: 8 | KTY‑ |
| X542: 1 | DO 0.NC | Выход реле (переключаемый контакт) Максимальное переключаемое напряжение: AC 250 V, DC 30 V Максимальная коммутируемая мощность при AC 250 V: 2000 VA Максимальная коммутируемая мощность при DC 30 V: 240 W | Контрольный: Разрешение работы | контакт NC |
| X542: 2 | DO 0.COM | Общий |
| X542: 3 | DO 0.NO | контакт NO |
| X542: 4 | DO 1.NC | Выход реле (переключаемый контакт) Максимальное переключаемое напряжение: AC 250 V, DC 30 V Максимальная коммутируемая мощность при AC 250 V: 2000 VA Максимальная коммутируемая мощность при DC 30 V: 240 W | Контрольный: нет отказа | контакт NC |
| X542: 5 | DO 1.COM | Общий |
| X542: 6 | DO 1.NO | контакт NO |
