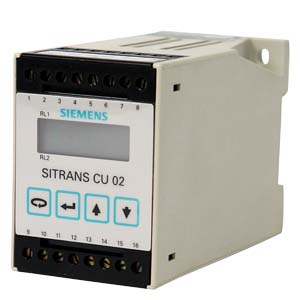

Блок управления SITRANS CU 02 SITRANS CU 02 - блок обработки для акустического сенсора SITRANS AS 100 с различными функциями контроля.
Особенности
Блок управления SITRANS CU 02 - Выход 4 до 20 мА
- Два программируемых реле
- Настраиваемая , независимая задержка времени для каждого реле
- Настраиваемая задержка старта
- Простой монтаж на DIN-шину
- Встроенная защита программирования паролем
Область применения
Блок управления SITRANS CU 02 SITRANS CU 02 принимает входные сигналы DC 0 до 10 V от сенсора SITRANS и предоставляет релейные и аналоговые выходы как интерфейс к процессу.
Функции
Блок управления SITRANS CU 02 Система может быть сконфигурирована на точки коммутации для индикации различных рабочих состояний (например, сильный, слабый или отсутствие потока материала). Через выход 4 ... 20 мА система может быть включена в контрольный контур тока. Таким образом возможен контроль тенденции пропорционально сигналу сенсора.
Два свободно программируемых, независимых реле могут управлять тревогами или коммутационными приборами. Тревога может запускаться либо выше/ниже точки коммутации, либо в пределах диапазона. Значения показываются на месте на ЖКД CU 02.
Технические данные
Блок управления SITRANS CU 02 | Принцип работы | |
|---|---|
| Принцип измерения | Контрольный блок акустического сенсора |
| Вход |
|
| Питание сенсора | DC 26 V, от сенсора |
| Вход | DC 0 до 10 V, от сенсора |
| Выход |
|
| Выходной сигнал | 4 до 20 мА изолированный, 2 перекидных контакта - с или без блокировки – 5 А при AC 250 V омной нагрузки |
| Макс. нагрузка | 750 Ω |
| Точность |
|
| Частота | 24 ГГц FMCW |
| Рабочие условия |
|
| Условия установки |
|
| Внутри |
| макс. 2.000 м |
| Внешние условия |
|
| -20 до +50 °C (-4 до +122 °F) |
| 80% для температур до 50°C |
| IP20 |
| II |
| 2 |
| Конструктивные особенности |
|
| 550 g (18 oz) |
| 55 мм x 75 мм x 110 мм (2.2" x 3" x 4.4") |
| Polycarbonate |
| Шина DIN (DIN 46277 или DIN EN50022), или полевой корпус, расстояние от сенсора 500 м (1500 ft) |
| 3 24 AWG, экранированный. Монтаж на расстоянии 500 м (1500 ft) от сенсора |
| Дисплей | ЖКД, 3-позиционный, 9 мм (0.35"), и графические символы для индикации рабочих состояний |
| Питание | AC 100, 115, 200, 230 V ± 15% 50/60 Hz, Werkseinstellung, max. Leistungsaufnahme : 10 VA |
| AC 100, 115, 200, 230 V ±15% 50/60 Гц, заводская установка |
| Макс. 10 VA |
| Допуски | CSANRTL/C, CE |
Чертеж
Блок управления SITRANS CU 02
Размеры SITRANS CU 02

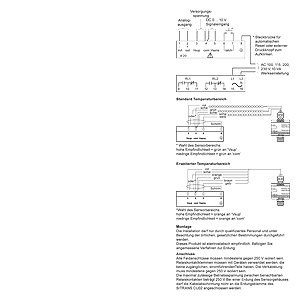

Схема подключения
Блок управления SITRANS CU 02
Соединения SITRANS CU 02
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH7562-... | 854 | БЛОК УПРАВЛЕНИЯ CU02 ДЛЯ SITRANS AS100 УСТАНОВКА НА DIN РЕЙКУ, ВЫХОД 4-20МАCD. | 560.74 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1998-5DN01 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 АНГЛ. ЯЗ. | 12.72 |
| 7ML1998-5DN11 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ФРАНЦУЗСКИЙ ЯЗ. | 12.72 |
| 7ML1998-5DN21 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ИСПАНСКИЙ ЯЗ. | 5.30 |
| 7ML1998-5DN31 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 НЕМЕЦКИЙ ЯЗЫК | 12.72 |
| 7ML1998-5DN41 | 8ZM | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ГОЛЛАНДСКИЙ ЯЗ. | 5.30 |
