Блок управления SITRANS CU 02 - Сигнализаторы сбоев в промышленном процессе

SITRANS CU 02 - блок обработки для акустического сенсора SITRANS AS 100 с различными функциями контроля.

Особенности

Выход 4 до 20 мА
Два программируемых реле
Настраиваемая , независимая задержка времени для каждого реле
Настраиваемая задержка старта
Простой монтаж на DIN-шину
Встроенная защита программирования паролем

Область применения

SITRANS CU 02 принимает входные сигналы DC 0 до 10 V от сенсора SITRANS и предоставляет релейные и аналоговые выходы как интерфейс к процессу.

Функции

Система может быть сконфигурирована на точки коммутации для индикации различных рабочих состояний (например, сильный, слабый или отсутствие потока материала). Через выход 4 ... 20 мА система может быть включена в контрольный контур тока. Таким образом возможен контроль тенденции пропорционально сигналу сенсора.

Два свободно программируемых, независимых реле могут управлять тревогами или коммутационными приборами. Тревога может запускаться либо выше/ниже точки коммутации, либо в пределах диапазона. Значения показываются на месте на ЖКД CU 02.

Технические данные

Принцип работы
Принцип измерения	Контрольный блок акустического сенсора
Вход
Питание сенсора	DC 26 V, от сенсора
Вход	DC 0 до 10 V, от сенсора
Выход
Выходной сигнал	4 до 20 мА изолированный, 2 перекидных контакта - с или без блокировки – 5 А при AC 250 V омной нагрузки
Макс. нагрузка	750 Ω
Точность
Частота	24 ГГц FMCW
Рабочие условия
Условия установки
Монтаж	Внутри
Altitude	макс. 2.000 м
Внешние условия
Внешняя температура для корпуса	-20 до +50 °C (-4 до +122 °F)
Относительная влажность	80% для температур до 50°C
Класс защиты	IP20
Категория монтажа	II
Степень загрязнения	2
Конструктивные особенности
Вес	550 g (18 oz)
Размеры (Ш x В x Г)	55 мм x 75 мм x 110 мм (2.2" x 3" x 4.4")
Материал корпуса	Polycarbonate
Монтаж	Шина DIN (DIN 46277 или DIN EN50022), или полевой корпус, расстояние от сенсора 500 м (1500 ft)
Кабель	3 24 AWG, экранированный. Монтаж на расстоянии 500 м (1500 ft) от сенсора
Дисплей	ЖКД, 3-позиционный, 9 мм (0.35"), и графические символы для индикации рабочих состояний
Питание	AC 100, 115, 200, 230 V ± 15% 50/60 Hz, Werkseinstellung, max. Leistungsaufnahme : 10 VA
Напряжение питания	AC 100, 115, 200, 230 V ±15% 50/60 Гц, заводская установка
Потребляемая мощность	Макс. 10 VA
Допуски	CSA_NRTL/C, CE

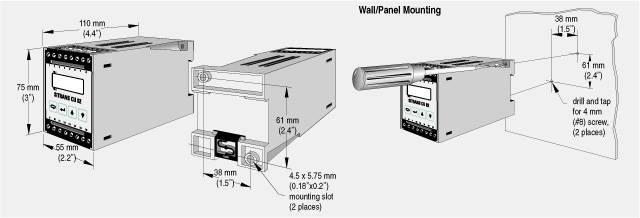

Чертеж

Размеры SITRANS CU 02

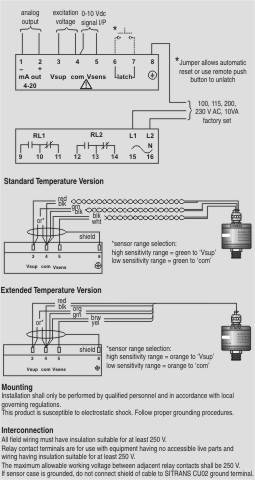

Схема подключения

Соединения SITRANS CU 02

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7MH7562-...	БЛОК УПРАВЛЕНИЯ CU02 ДЛЯ SITRANS AS100 УСТАНОВКА НА DIN РЕЙКУ, ВЫХОД 4-20МАCD.CD.	0.4	по запросу (D)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML1998-5DN01	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 АНГЛ. ЯЗ.	0.3	3 - 5 недель (A)	1
7ML1998-5DN11	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ФРАНЦУЗСКИЙ ЯЗ.	0.3	6 - 8 недель (C)	1
7ML1998-5DN21	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ИСПАНСКИЙ ЯЗ.	0.3	по запросу (D)	1
7ML1998-5DN31	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 НЕМЕЦКИЙ ЯЗЫК	0.032	6 - 8 недель (C)	1
7ML1998-5DN41	РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ SITRANS CU 02 ГОЛЛАНДСКИЙ ЯЗ.	0.3	по запросу (D)	1
