Блоки питания и интерфейсные модули Блоки питания ET 200iSP могут использоваться для построения стандартных или резервированных схем питания станции.
- При стандартной схеме один блок питания устанавливается на терминальный блок TM-PS-A
- При резервированных схемах второй блок питания устанавливается на терминальный блок TM-PS-B
Блоки питания и терминальные модули должны заказываться как отдельные позиции.

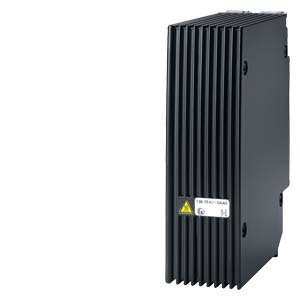

Модуль блока питания ET 200iSP:
- обеспечивает гальваническое разделение электрических цепей и формирует напряжения, необходимые:
- для питания внутренних логических электронных цепей станции (через внутреннюю шину станции)
- для питания интерфейса подключения к PROFIBUSRS 485-iS (IM 152-1)
- для питания электронных модулей через шину питания
- обеспечивает ограничение выходных напряжений до безопасных уровней
- имеет герметичный пластиковый корпус и EExd исполнения
- Может использоваться в резервированных схемах питания станции
Область применения
Блоки питания и интерфейсные модули Функции модулей питания
- Обеспечение изолированного питания ET 200iSP для
- шины питания
- задней шины
- интерфейсного модуля (IM 152‑1)
- Ограничение выходного напряжения в соответствии с требованиями безопасности
Дизайн
Блоки питания и интерфейсные модули В зависимости от режима работы (стандартный или резервированный) может быть установлено один или два блока питания и интерфейсных модуля IM 152. Допускается их горячая замена в Ех-зоне.
Оперативные состояния блоков питания отображаются двумя светодиодами, встроенными в интерфейсный модуль IM 152.
Цепь питания =24 В подключается к терминальному блоку питания через клеммы EXe исполнения. Разрывать эту цепь в Ex-зоне без отключения питания запрещено. Напряжение =24 В формируется внешним блоком питания dyt опасной зоны. В качестве внешнего блока питания, устанавливаемого в Ex-зоне, можно использовать блок питания EXe исполнения со степенью защиты корпуса не ниже IP54.
ET 200iSP должна оканчиваться терминирующим блоком с правой стороны. Этот блок входит в поставку интерфейсного модуля IM 152.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7138-7EA01-0AA0 | 280 | SIMATIC-DP, МОДУЛЬ ПИТАНИЯ 250В ДЛЯ ET 200ISP | 1049.40 |
| 6ES7138-7EC00-0AA0 | 280 | SIMATIC DP, БЛОК ПИТАНИЯ ~120/230В ДЛЯ ET200ISP | 1203.10 |
| 6ES7193-7DA10-0AA0 | 280 | SIMATIC DP, СТАНДАРТНЫЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-A ДЛЯ ET200ISP, ДЛЯ ИНТЕГРАЦИИ ОДНОГО БЛОКА ПТАНИЯ 250В | 116.60 |
| 6ES7193-7DA20-0AA0 | 280 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-A STANDARD ДЛЯ ET200ISP, ДЛЯ УСТАНОВКИ ОДНОГО БЛОКА ПИТАНИЯ ~120/230V | 116.60 |
| 6ES7193-7DB10-0AA0 | 280 | SIMATIC DP, РЕЗЕРВИРОВАННЫЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-B ДЛЯ ET200ISP, ДЛЯ ИНТЕГРАЦИИ ОДНОГО БЛОКА ПТАНИЯ 250В | 164.30 |
| 6ES7193-7DB20-0AA0 | 280 | SIMATIC DP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-PS-B STANDARD ДЛЯ ET200ISP, В ДОПОЛНЕНИЕ К TM-PS-A, ДЛЯ УСТАНОВКИ РЕЗЕРВНОГО БЛОКА ПИТАНИЯ ~120/230V | 164.30 |
