Центральные процессоры - Центральные процессоры для программируемых контроллеров SIMATIC S7-1500:CPU 15511-1 PN, CPU 1513-1 PN, CPU 1516-3 PN/DP
- Масштабируемая производительность для решения широкого круга задач автоматизации
| Показатели | CPU 1511-2 PN | CPU 1513-1 PN | CPU 1516-3 PN/DP |
|---|---|---|---|
| Рабочая память для программы, встроенная | 150 Кбайт | 300 Кбайт | 1 Мбайт |
| Рабочая память для данных, встроенная | 1 Мбайт | 1.5 Мбайт | 5 Мбайт |
| Загрузочная память | Съемная, в виде карты памяти SIMATIC memory card | Съемная, в виде карты памяти SIMATIC memory card | Съемная, в виде карты памяти SIMATIC memory card |
| Время выполнения: |
|
|
|
| 0.06 мкс | 0.04 мкс | 0.01 мкс |
| 0.072 мкс | 0.048 мкс | 0.012 мкс |
| 0.096 мкс | 0.064 мкс | 0.016 мкс |
| 0.384 мкс | 0.256 мкс | 0.064 мкс |
| Встроенные интерфейсы: |
|
|
|
| 1 x PN IO IRT (встроенный 2-канальный коммутатор) | 1 x PN IO IRT (встроенный 2-канальный коммутатор) | 1 x PN IO IRT (встроенный 2-канальный коммутатор) |
| - | - | 1 x PN |
| - | - | 1 x DP |
Область применения
Центральные процессоры Несколько типов центральных процессоров различной производительности для программируемых контроллеров SIMATIC S7-1500:
- CPU 1511-1 PN: для построения систем управления, требующих выполнения программ среднего объема, средней скорости обработки данных и обслуживания систем распределенного ввода-вывода на основе сети PROFINET IO.
- CPU 1513-1 PN: для построения систем управления, требующих выполнения программ среднего объема, средней/ высокой скорости обработки данных и обслуживания систем распределенного ввода-вывода на основе сети PROFINET IO.
- CPU 1516-3 PN/DP: для построения систем управления, требующих выполнения программ большого объема, высокой скорости обработки данных и обслуживания систем распределенного ввода-вывода на основе сетей PROFINET IO и PROFIBUS DP. Оснащен дополнительным интерфейсом PROFINET со своим IP адресом. Позволяет выполнять разделение сетей.
Дизайн

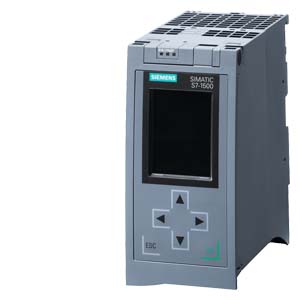

Центральные процессоры Все центральные процессоры выпускаются в прочных компактных пластиковых корпусах со съемным дисплеем на фронтальной части корпуса.
В верхней части фронтальной части корпуса расположены:
- Светодиоды индикации состояний и наличия ошибок в работе центрального процессора.
За дисплеем центрального процессора находятся:
- Слот для установки карты памяти SIMATIC memory card; без карты памяти центральный процессор работать не может.
- Переключатель режимов работы.
- Два гнезда RJ45 интерфейса PROFINET IO IRT (с встроенным 2-канальным коммутатором).
- Светодиоды индикации состояний коммуникационных портов PROFINET IO IRT.
- 9-полюсное гнездо соединителя D-типа интерфейса PROFIBUS (только в CPU 1516-3 PN/DP).
- Гнездо RJ45 второго интерфейса PROFINET (только в CPU 1516-3 PN/DP).
Функции
Центральные процессоры - Производительность
- Высокая скорость выполнения команд, зависящая от типа центрального процессора, новые языковые расширения и новые типы данных.
- Малые времена реакции на внешние события, обеспечиваемые оптимальной генерацией программных кодов и высокой скоростью обмена данными через внутреннюю шину.
- Мощные коммуникационные интерфейсы:PROFINET IO IRT (с встроенным 2-канальным коммутатором) в качестве стандартного интерфейса во всех типах центральных процессоров. CPU 1516-3PN/DP оснащен дополнительным интерфейсом PROFINET со своим IP адресом, что позволяет решать задачи разделения сетей.
- Встроенные технологические функции
- Подключение аналоговых и PROFIdrive-совместимых приводов с помощью стандартных блоков (PLCopen).
- Решение задач управления скоростью перемещения и позиционирования, использование внешних датчиков позиционирования.
- Использование функций трассировки любых переменных центрального процессора для решения задач диагностики в реальном масштабе времени, а также обнаружения спорадических ошибок.
- Исчерпывающий набор функций автоматического регулирования с автоматической оптимизацией параметров настройки для получения требуемого качества процессов регулирования.
- Изохронный режим
- Синхронизация в рамках одного цикла сети PROFIBUS или PROFINET процессов сбора сигналов в системе распределенного ввода-вывода, процессов передачи сигналов через сеть, а также циклов выполнения программы пользователя. В этом режиме считывание входных сигналов и выдача управляющих воздействий производится через одинаковые интервалы времени в пределах одного цикла выполнения программы контроллера.
- Встроенная защита информации
- Парольная защита ноу-хау от несанкционированного считывания и модификации программных блоков.
- Защита от копирования с привязкой отдельных программных блоков к номеру карты памяти SIMATIC memory card: такие блоки могут выполняться в программе контроллера только при наличии соответствующей карты памяти в центральном процессоре.
- Концепция 4-уровневой идентификации пользователей: Связь с приборами человеко-машинного интерфейса может быть ограничена.
- Защита от манипуляции данными: Контроллер способен распознавать процессы несанкционированной загрузки данных проекта.
- Конструкция и обслуживание
- Дисплей для отображения информации:например, имени станции, ее назначении, диагностической информации, информации о модулях, настройках дисплея.
- Использование дисплея: для установки адресов, даты и времени, выбора режимов работы центрального процессора, сброса центрального процессора на заводские настройки, разрешения/ запрета отображения информации, активации различных уровней защиты и т.д.
- Встроенная системная диагностика
- Вся системная диагностическая информация отображается в одинаковом виде на дисплее центрального процессора, в TIA Portal, на экранах приборов человеко-машинного интерфейса, а также в web сервере. Эта информация остается доступной даже после перевода центрального процессора в состояние STOP.
- Диагностические функции интегрированы во встроенное программное обеспечение центрального процессора и не требуют выполнения предварительных настроек.
- Карты памяти SIMATIC memory card (необходимы для работы центральных процессоров)
- Используются в качестве съемной загрузочной памяти центрального процессора. Могут использоваться для обновления встроенного программного обеспечения модулей контроллера.
- Позволяют хранить документацию и csv файлы (рецепты, архивы).
- Создание блоков данных для сохранения/ считывания данных с помощью системных функций (SFC) непосредственно из программы пользователя.
- Регистрация данных (архивирование) и рецепты
- Сохранение рецептов и архивов в карте памяти SIMATIC memory card в формате csv файлов; простой доступ к производственным данным с использованием офисных инструментальных средств или через web сервер.
- Простой доступ к параметрам настройки машины с использованием стандартного web браузера или считывателя SD карт (двусторонний обмен данными с контроллером).
- Программирование
- Программирование в среде STEP 7 Professional V12.
- Инструментальные средства миграции с SIMATIC S7-300/S7-400 на S7-1500.
- Использование проектов STEP 7 V11 в режиме совместимости со STEP 7 V12.
- Перенос программ S7-1200 в программы S7-1500 методом копирования и вставки.
Технические данные
Центральные процессоры |
| 6ES7511-1AK00-0AB0 | 6ES7513-1AL00-0AB0 | 6ES7516-3AN00-0AB0 |
|
| CPU 1511-1 PN | CPU 1513-1 PN | CPU 1516-3 PN/DP |
| Общие технические данные |
|
|
|
| Инструментальные средства проектирования |
|
|
|
| V12.0 | V12.0 | V12.0 |
| Дисплей |
|
|
|
| Диагональ экрана | 3.45 см | 3.45 см | 6.1 см |
| Напряжение питания |
|
|
|
| Номинальное значение | =24 В | =24 В | =24 В |
| Потери мощности |
|
|
|
| Типовое значение | 5.7 Вт | 5.7 Вт | 7 Вт |
| Память |
|
|
|
| Рабочая память: |
|
|
|
| 150 Кбайт | 300 Кбайт | 1 Мбайт |
| 1 Мбайт | 1.5 Мбайт | 5 Мбайт |
| Загрузочная память: |
|
|
|
| 2 Гбайт | 2 Гбайт | 2 Гбайт |
| Типовое время выполнения |
|
|
|
| операций с битами | 60 нс | 40 нс | 10 нс |
| операций со словами | 72 нс | 48 нс | 12 нс |
| математических операций с фиксированной точкой | 96 нс | 64 нс | 16 нс |
| математических операций с плавающей точкой | 384 нс | 256 нс | 64 нс |
| Таймеры и счетчики |
|
|
|
| S7 счетчики: |
|
|
|
| 2 048 | 2 048 | 2 048 |
| IEC счетчики: |
|
|
|
| Ограничено только объемом рабочей памяти | Ограничено только объемом рабочей памяти | Ограничено только объемом рабочей памяти |
| S7 таймеры: |
|
|
|
| 2 048 | 2 048 | 2 048 |
| IEC таймеры: |
|
|
|
| Ограничено только объемом рабочей памяти | Ограничено только объемом рабочей памяти | Ограничено только объемом рабочей памяти |
| Область памяти данных |
|
|
|
| Флаги: |
|
|
|
| 16 Кбайт | 16 Кбайт | 16 Кбайт |
| Адресное пространство |
|
|
|
| Адресное пространство ввода-вывода: |
|
|
|
| 32 Кбайт для всех входов в области отображения процесса | 32 Кбайт для всех входов в области отображения процесса | 32 Кбайт для всех входов в области отображения процесса |
| 32 Кбайт для всех выходов в области отображения процесса | 32 Кбайт для всех выходов в области отображения процесса | 32 Кбайт для всех выходов в области отображения процесса |
| Дата и время |
|
|
|
| Часы: |
|
|
|
| Аппаратные часы | Аппаратные часы | Аппаратные часы |
| Интерфейсы |
|
|
|
| 1-й интерфейс |
|
|
|
|
|
|
|
| 2 | 2 | 2 |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
|
|
|
|
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| 2-й интерфейс: |
|
|
|
|
|
|
|
|
|
| 1 |
|
|
| Нет |
|
|
| Есть |
|
|
|
|
|
|
| Нет |
|
|
| Нет |
|
|
| Есть |
|
|
| Есть |
|
|
| Есть |
| 3-й интерфейс: |
|
|
|
|
|
|
|
|
|
| 1 |
|
|
| Есть |
|
|
|
|
|
|
| Есть |
|
|
| Есть |
|
|
| Нет |
| Типы интерфейсов |
|
|
|
| Количество соединений: |
|
|
|
| 96 | 128 | 256 |
| Протоколы |
|
|
|
| Контроллер PROFINET IO: |
|
|
|
|
|
|
|
| 128 | 128 | 256 |
| 64 | 64 | 64 |
| PROFIBUS: |
|
|
|
|
|
|
|
|
|
| 125; суммарное количество периферийных устройств, подключаемых через CPU/ CM/ CP и сети PROFINET и PROFIBUS может достигать 768 |
| Изохронный режим |
|
|
|
| Изохронный режим (полная синхронизация приложения) | Есть | Есть | Есть |
| Поддержка технологических объектов |
|
|
|
| Управление перемещением: | Есть | Есть | Есть |
|
|
|
|
| 6; суммарно не более 6 осей для управления скоростью, позиционирования и использования внешних датчиков | 6; суммарно не более 6 осей для управления скоростью, позиционирования и использования внешних датчиков | 20; суммарно не более 20 осей для управления скоростью, позиционирования и использования внешних датчиков |
|
|
|
|
| 6; суммарно не более 6 осей для управления скоростью, позиционирования и использования внешних датчиков | 6; суммарно не более 6 осей для управления скоростью, позиционирования и использования внешних датчиков | 20; суммарно не более 20 осей для управления скоростью, позиционирования и использования внешних датчиков |
|
|
|
|
| 6; суммарно не более 6 осей для управления скоростью, позиционирования и использования внешних датчиков | 6; суммарно не более 6 осей для управления скоростью, позиционирования и использования внешних датчиков | 20; суммарно не более 20 осей для управления скоростью, позиционирования и использования внешних датчиков |
| Регулирование: |
|
|
|
| Есть; универсальный ПИД регулятор с интегрированной системой оптимизации | Есть; универсальный ПИД регулятор с интегрированной системой оптимизации | Есть; универсальный ПИД регулятор с интегрированной системой оптимизации |
| Есть; ПИД регулятор с интегрированной системой оптимизации работы вентилей | Есть; ПИД регулятор с интегрированной системой оптимизации работы вентилей | Есть; ПИД регулятор с интегрированной системой оптимизации работы вентилей |
| Счет и измерение: |
|
|
|
| Есть | Есть | Есть |
| Условия эксплуатации |
|
|
|
| Диапазон рабочих температур: |
|
|
|
| 0 °C | 0 °C | 0 °C |
| 60 °C; при типовом значении температуры 50 °C дисплей отключается | 60 °C; при типовом значении температуры 50 °C дисплей отключается | 60 °C; при типовом значении температуры 50 °C дисплей отключается |
| 0 °C | 0 °C | 0 °C |
| 40 °C | 40 °C | 40 °C |
| Конфигурирование |
|
|
|
| Программирование: |
|
|
|
|
|
|
|
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Защита ноу-хау: |
|
|
|
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Защита доступа: |
|
|
|
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Габариты |
|
|
|
| Ширина | 35 мм | 35 мм | 70 мм |
| Высота | 147 мм | 147 мм | 147 мм |
| Глубина | 129 мм | 129 мм | 129 мм |
| Масса |
|
|
|
| Масса, приблизительно | 430 г | 430 г | 845 г |
Дальнейшая информация
Центральные процессоры Дополнительная информация и загрузка
Руководства
Руководства по SIMATIC S7-1500 могут быть загружены или заказаны через Интернет по ссылке: http://www.siemens.com/automation/support).
Общая информация
http://www.siemens.com/S7-1500
SIMATIC Selection Tool
http://www.siemens.com/tia-selection-tool
Брошюры
Могут быть загружены из Интернета по ссылке:
http://www.siemens.com/simatic/printmaterial
